>產品新聞>泰高技術推出市面首款 240W 氮化鎵 USB PD3.1多口快充電源方案
2022-05-03
泰高技術在四月推出了一款采用分立器件的PFC+LLC拓撲的210W氮化鎵電源模組方案，這電源模組方案已在知名線上媒體網站獲得上萬播放量，網友們評論激烈，這類小巧高效的電源產品對市場有一定的吸引力。210W的氮化鎵電源模組方案，一共使用四顆泰高技術第一代的 TP44200NM 合封氮化鎵開關管，分別在PFC和LLC上，兩顆用于PFC升壓，兩顆組成LLC半橋，能夠顯著減小了大功率電源體積。
泰高技術最新推出了一款240W 氮化鎵 USB PD3.1 多口快充電源方案，采用可編程數字電源芯片 PFC+LLC Combo 高效拓撲，同時運用4顆泰高技術第二代的 TP44100SG 合封氮化鎵開關管，實現“更高效率，更大功率，更小體積，更低發熱?！?/span>
240W 氮化鎵 USB PD3.1 多口快充電源方案采用了新一代氮化鎵方案，PCBA 三圍尺寸為75.8*59.4*29.6mm3，大小與蘋果61W單口充電器相比小了20%體積，按照額定輸出功率240W計算，其功率密度高達1.8W/cm3；泰高技術實現了國內首家針對240W 氮化鎵 USB PD3.1 多口快充電源方案中功率密度超過1.75W/cm3的參考設計。
泰高技術這款240W氮化鎵電源參考設計使用可編程數字電源芯片 PFC+LLC Combo 高效拓撲，輸出恒壓為29.5V，搭配二次降壓電路，使得氮化鎵充電器擁有 2C1A 共三個輸出口的配置，其中USB-C1支持140W輸出，USB-C2支持100W輸出，USB-A口支持30W輸出，三口支持同時快充輸出，性能強勁。USB-C1是基于USB PD 3.1新標準開發，支持 28V5A 140W大功率輸出，適配Macbook Pro 2021滿血快充。向下兼容USB PD 3.0，還支持市面各種常見的快充協議，不管是未來新快充標準設備，還是主流設備都能通吃，并照顧多設備充電需求。
充電頭網已經拿到泰高技術這款240W 氮化鎵 USB PD3.1 多口快充電源方案參考設計，下面就帶來這款電源設計以及測試解析。

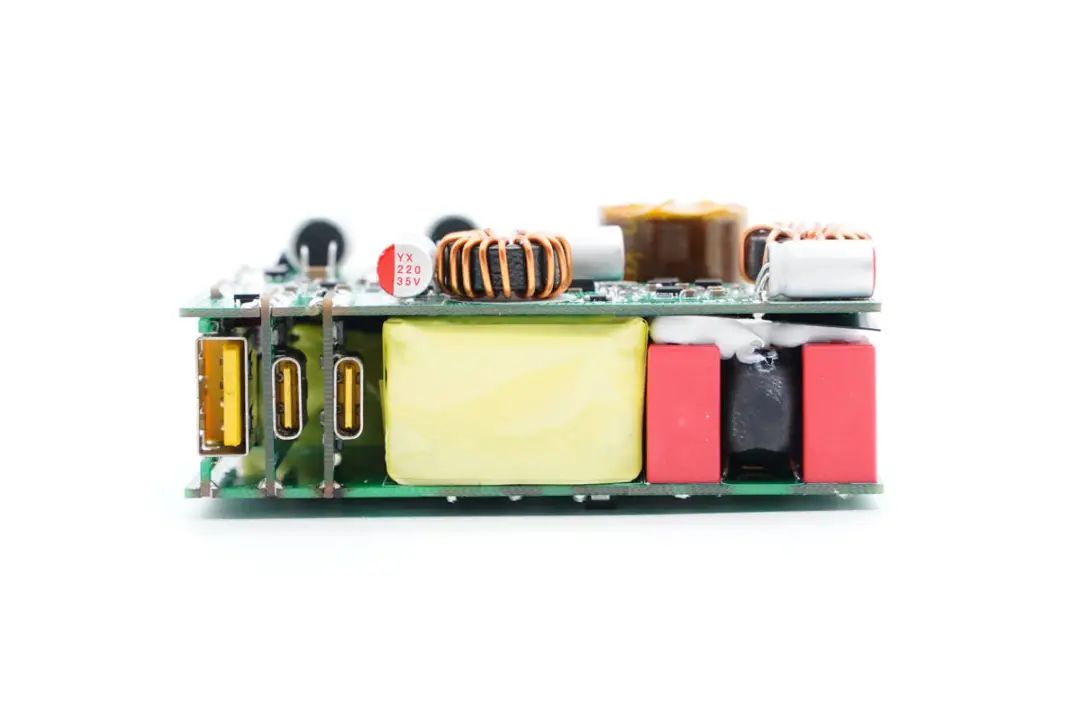

泰高技術 240W 氮化鎵 USB PD3.1 多口快充電源方案參考設計外觀

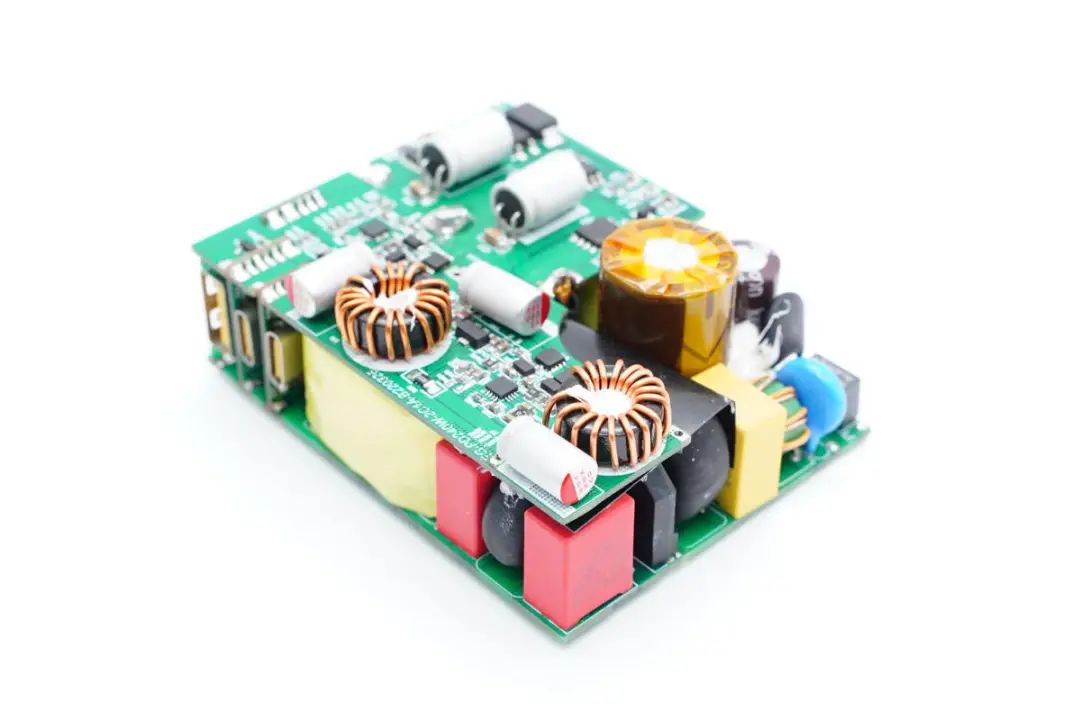

泰高技術240W的氮化鎵USB PD3.1 多口快充電源方案參考設計采用可編程數字電源芯片 PFC+LLC Combo 高效拓撲，固定電壓輸出，搭配三路獨立的同步降壓電路，滿足USB PD3.1 140W+USB PD3.0 100W同時輸出。

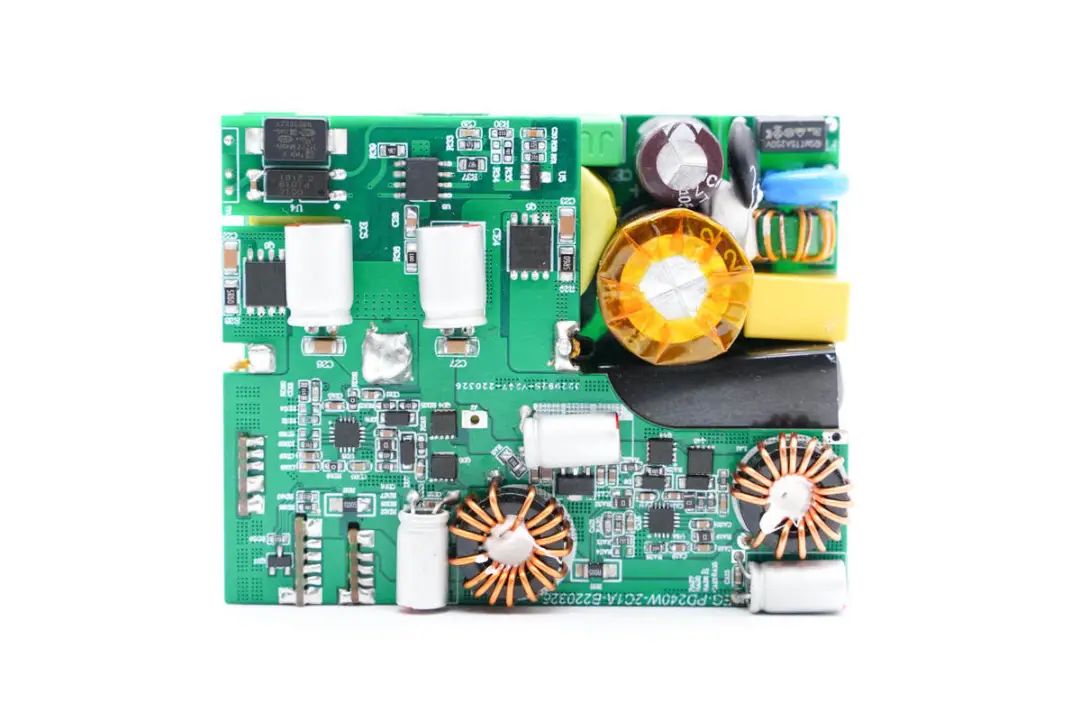

這款電源模塊主要由兩塊較大的PCB組成，其中上層PCB為同步整流輸出和同步降壓部分，下層PCB為PFC+LLC的初級電源部分，初級電源的零件布局是由于采用可編程數字電源芯片 PFC+LLC Combo 高效拓撲與泰高技術第二代的 TP44100SG 合封氮化鎵開關管，就顯得更加緊湊與簡單。

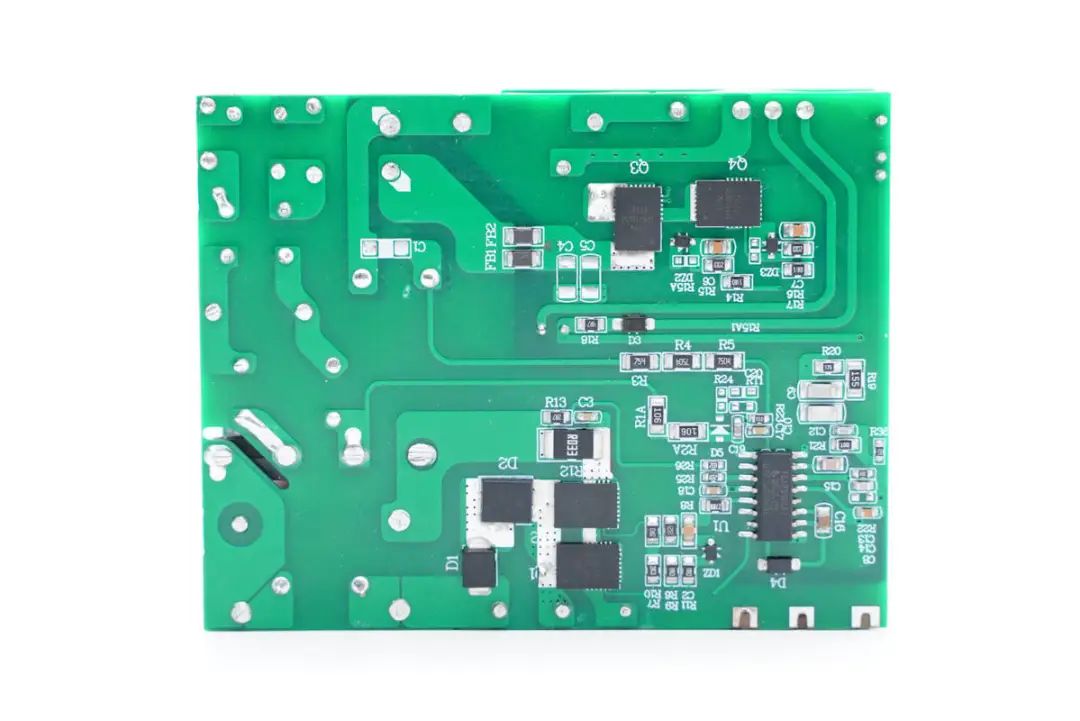

電源背面是四顆泰高技術第二代的 TP44100SG 合封氮化鎵開關管，碳化硅二極管和一顆二合一控制器。
兩塊板子之間緊密的排列著PFC升壓電感、LLC變壓器、濾波電容等體積較大的插件物料，除了背面的氮化鎵器件外，其余發熱較高的器件都放在中間，散熱體驗更好。
三個接口的小板焊接在上層PCB上，同時在下層PCB上增加焊點為固定作用。

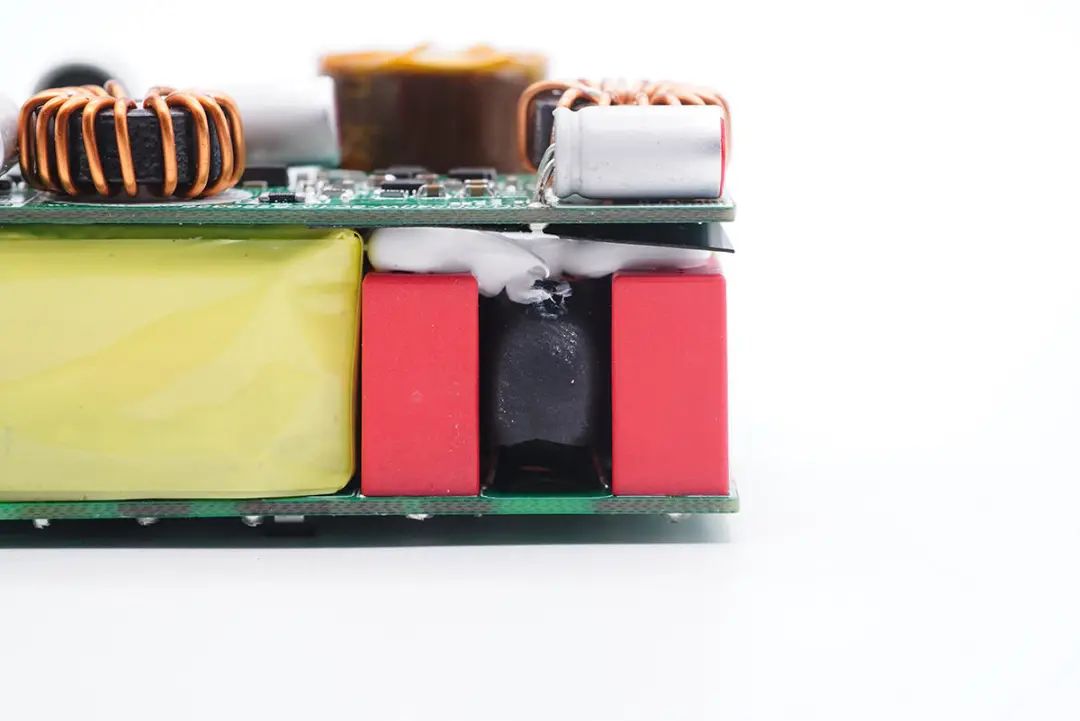

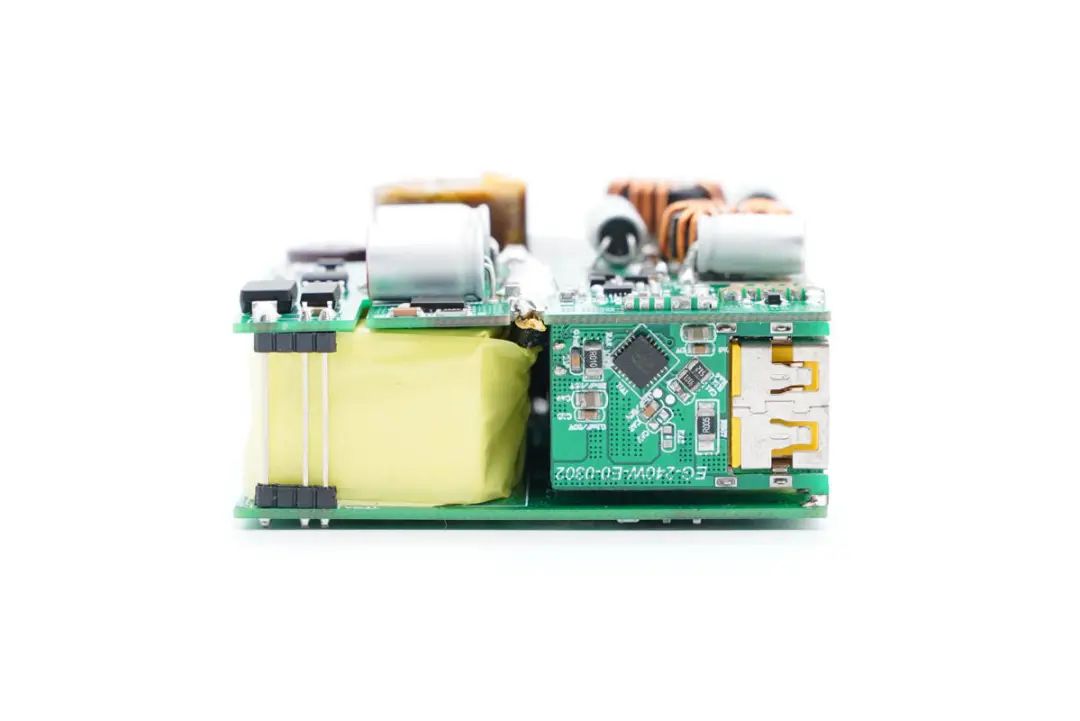

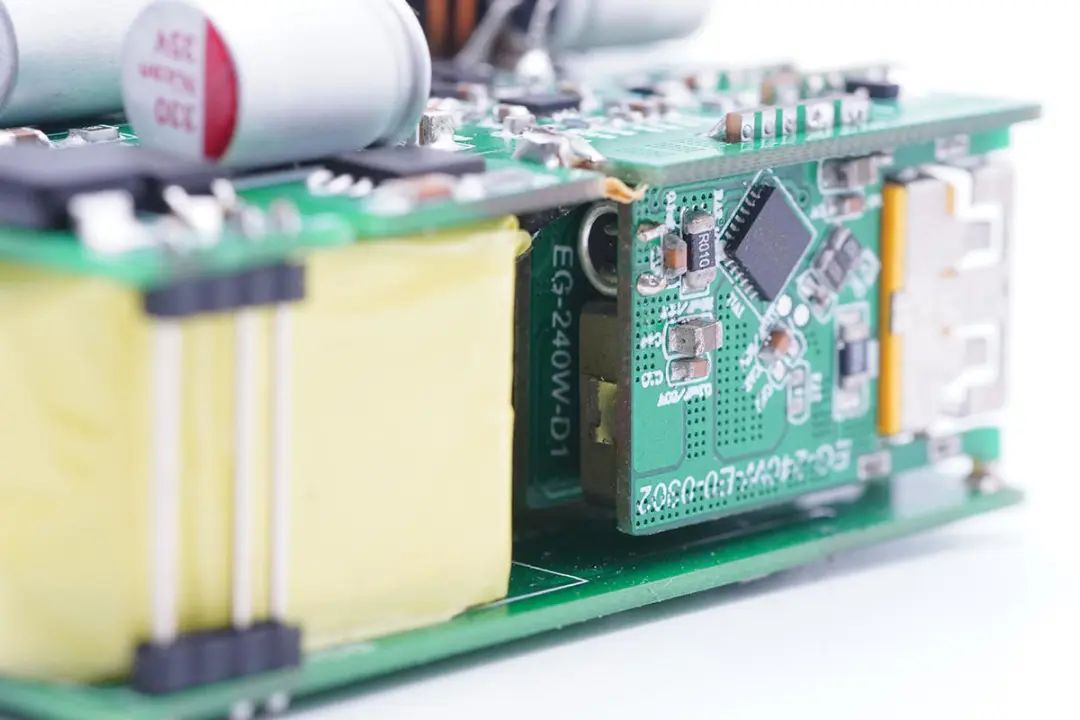

側面一覽，左側排針連接光耦用于輸出電壓反饋，右側USB-A小板焊接降壓電路。

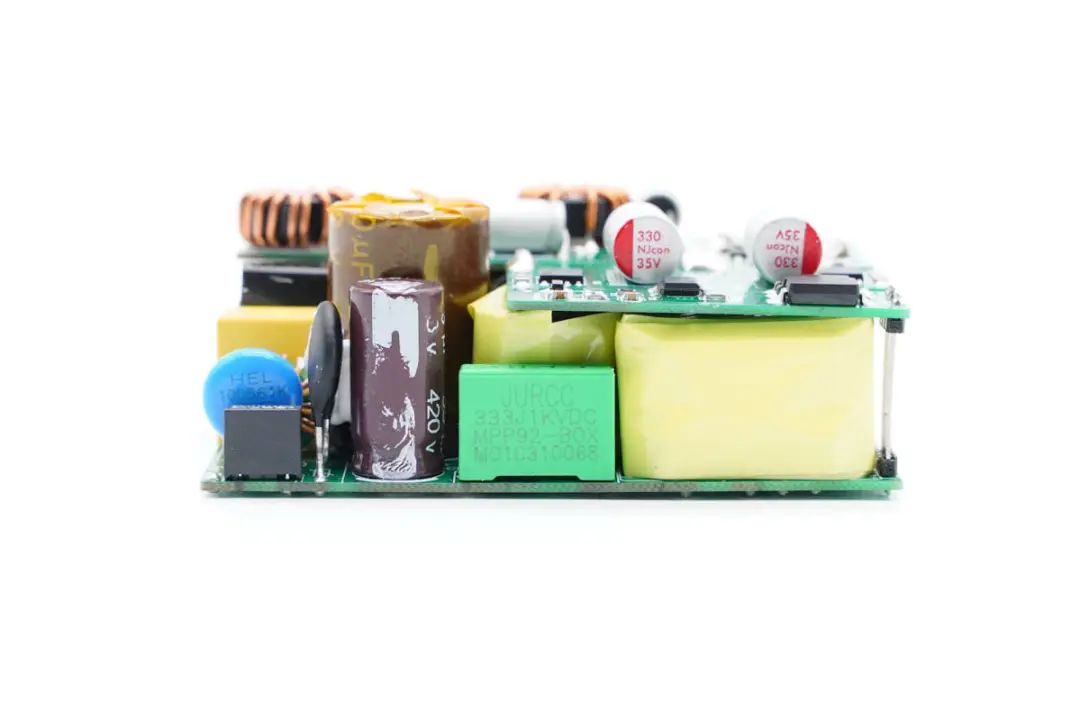

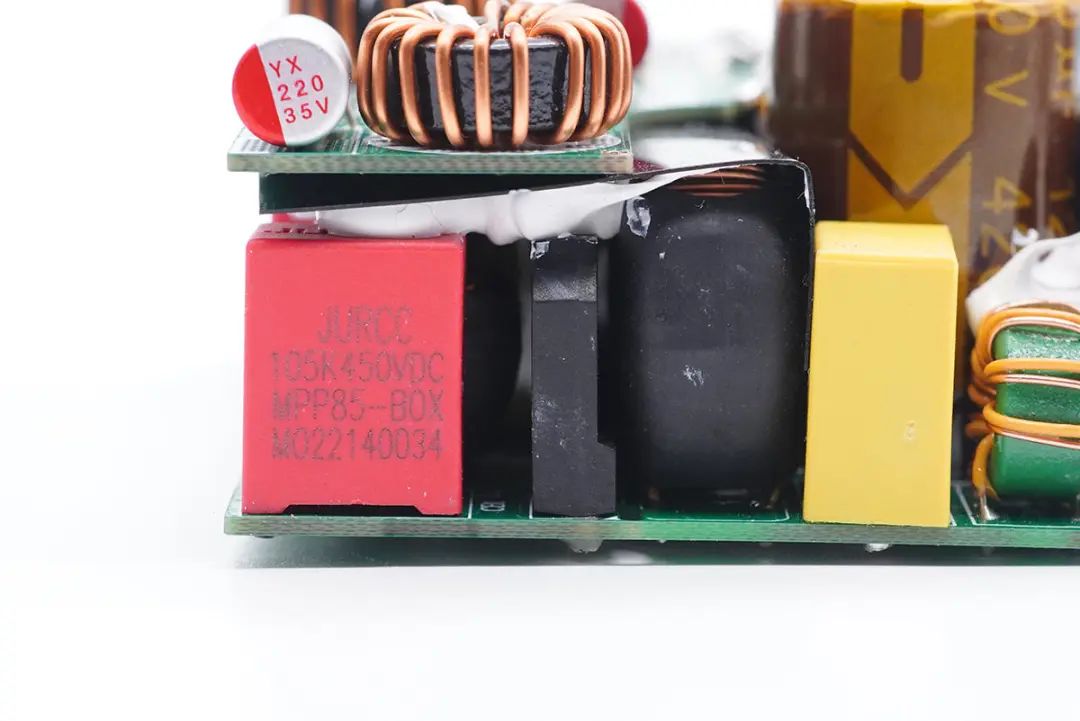

左側是輸入濾波器件，綠色電容為LLC諧振電容，電容后面是諧振電感，右側為LLC變壓器，初級焊接在下層PCB上，次級直接焊接到上層PCB上進行同步整流。

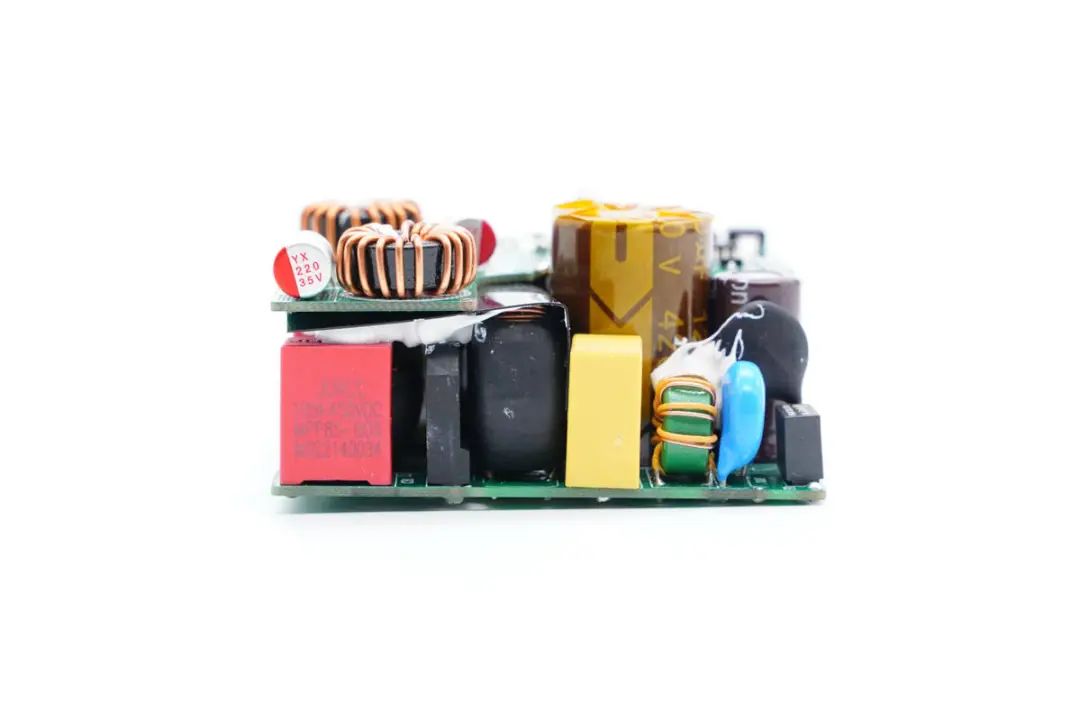

輸入濾波和整流電路一覽。

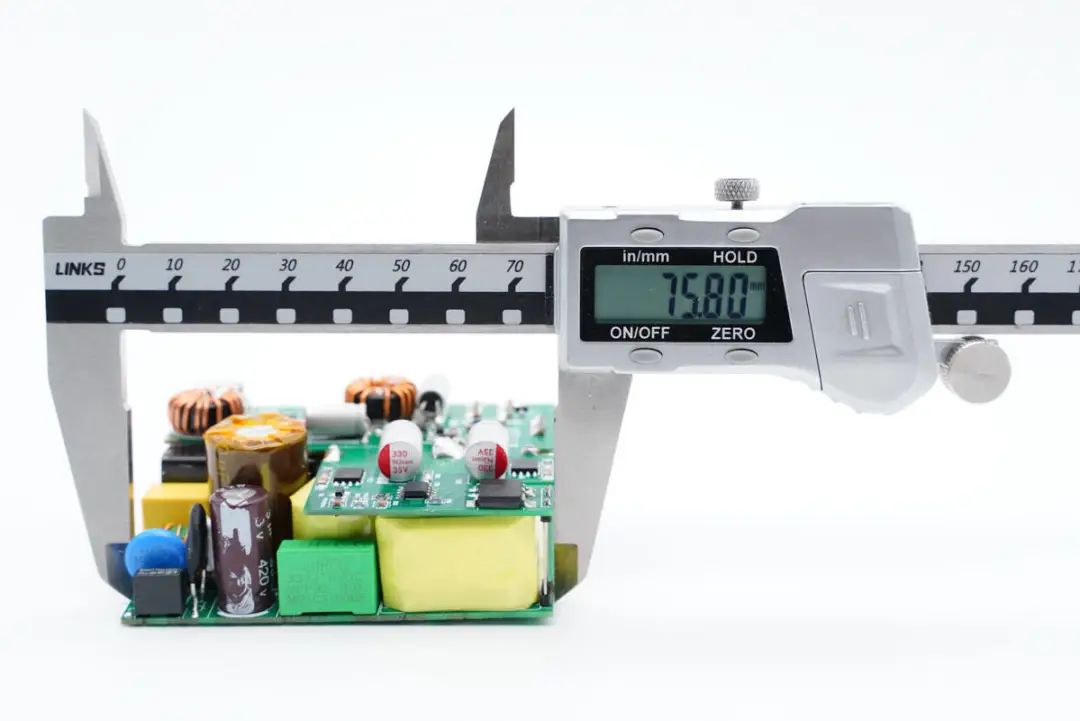

使用游標卡尺測得PCB模塊長度為75.8mm。

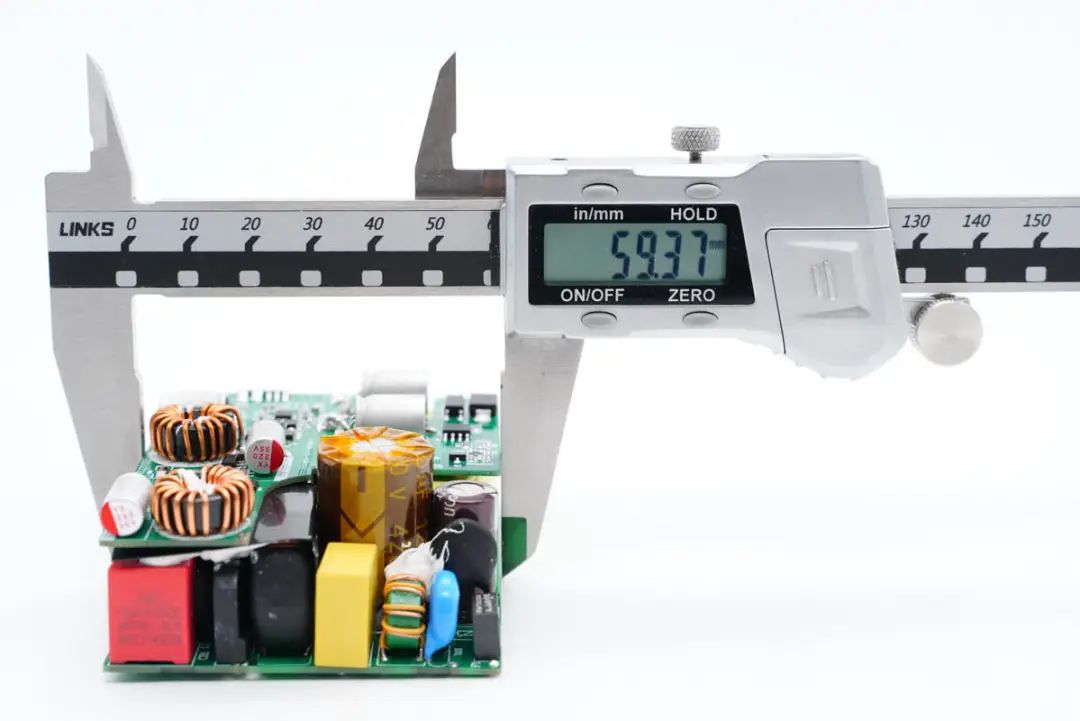

寬度為59.4mm。

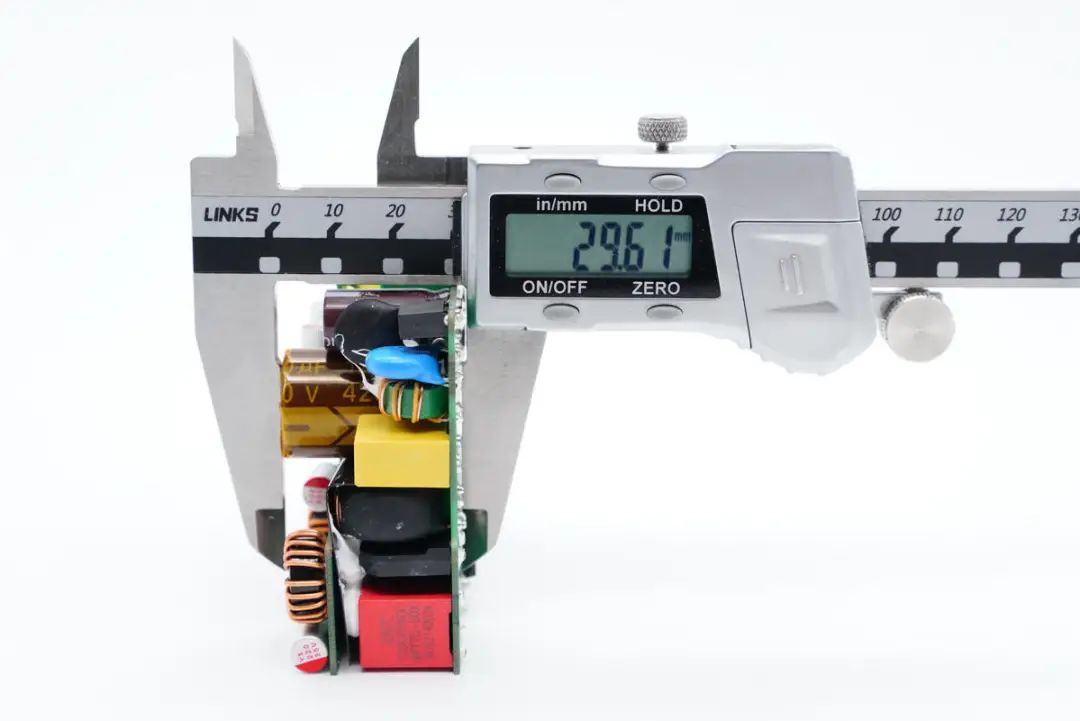

測得厚度為29.6mm。

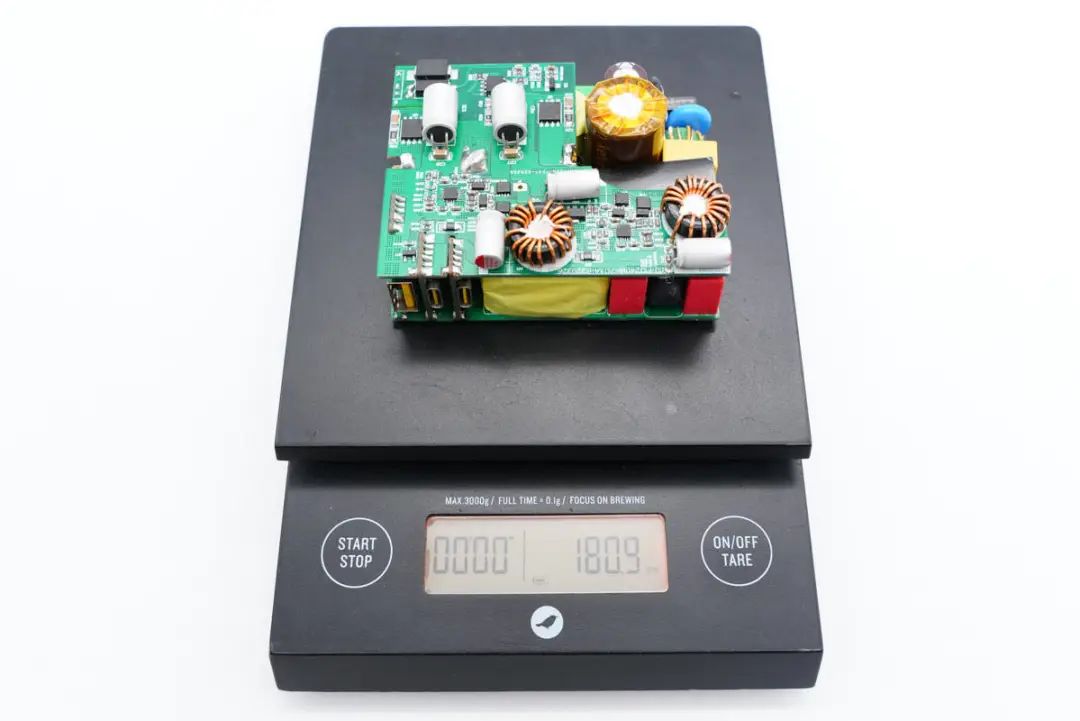

測得參考設計重量約為181克。
泰高技術 240W 氮化鎵 USB PD3.1 多口快充電源參考設計解析
首先從輸入端開始，逐一介紹這款電源的用料和設計。

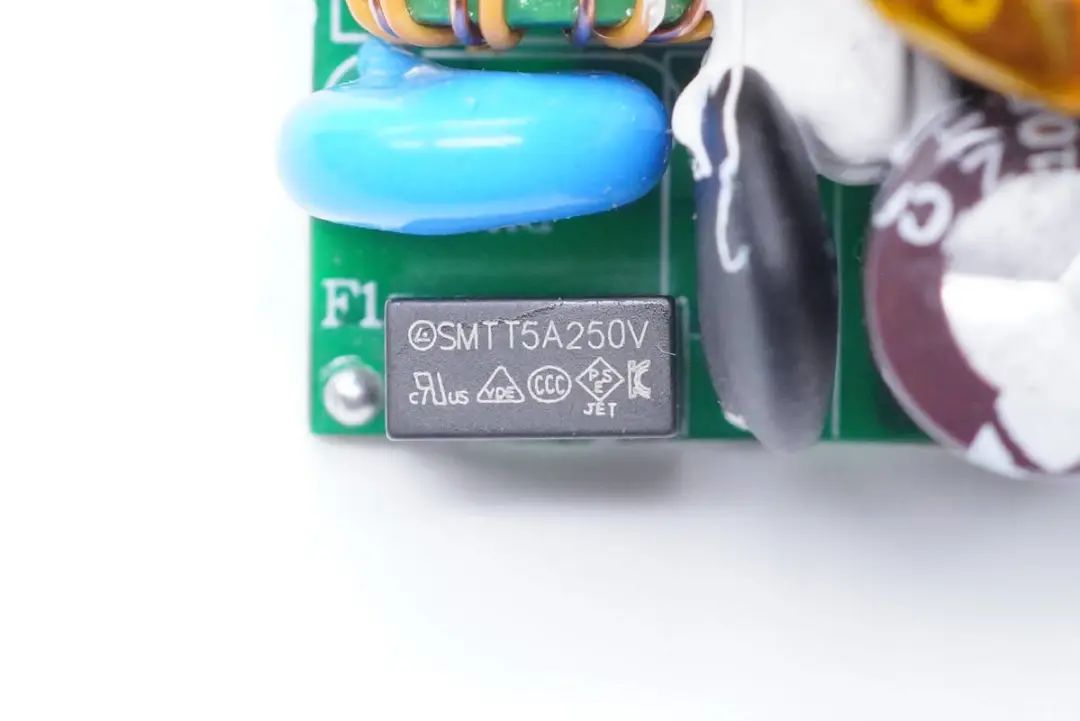

電源輸入端延時保險絲規格為5A 250V。

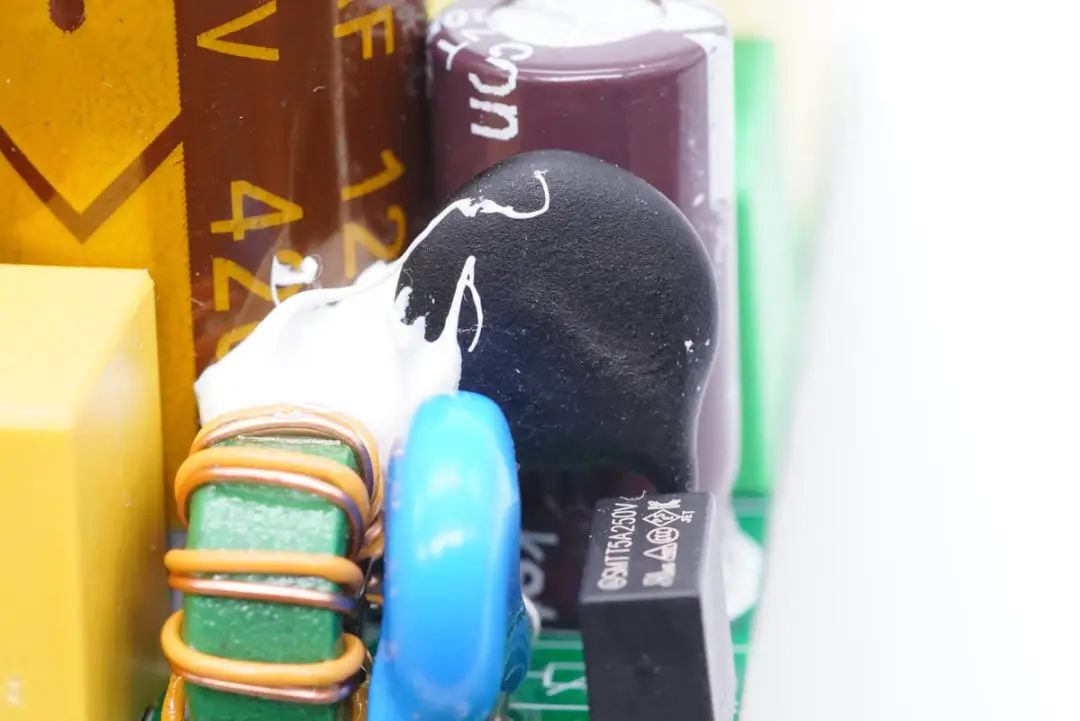

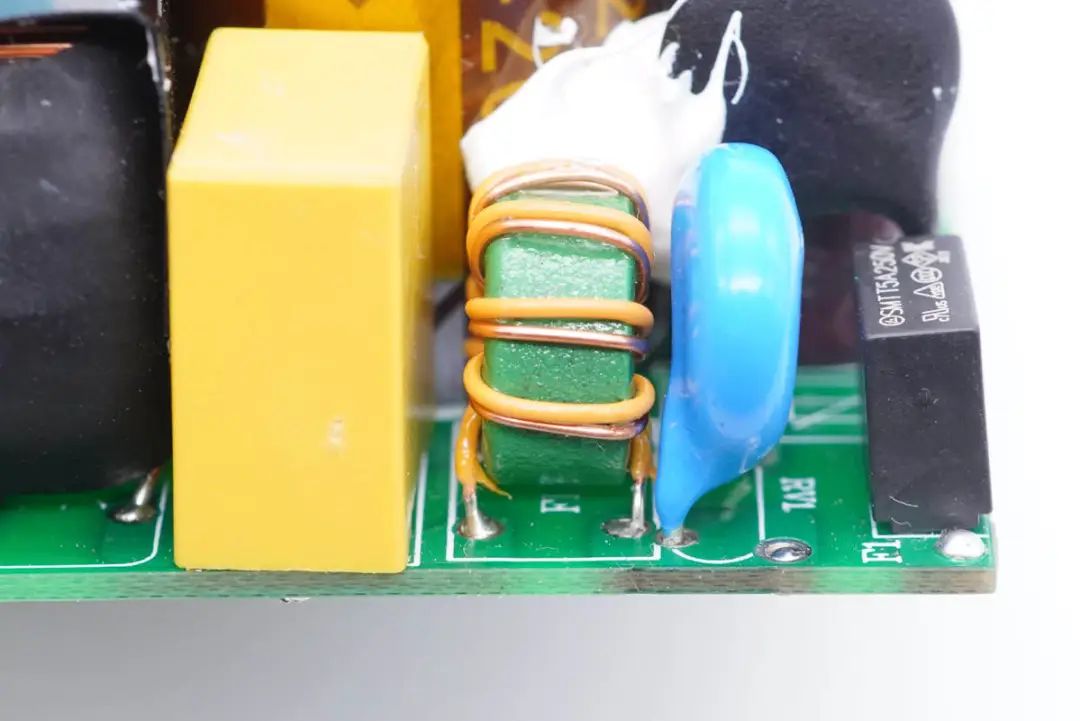

輸入端黑色NTC熱敏電阻，用于上電浪涌電流抑制。

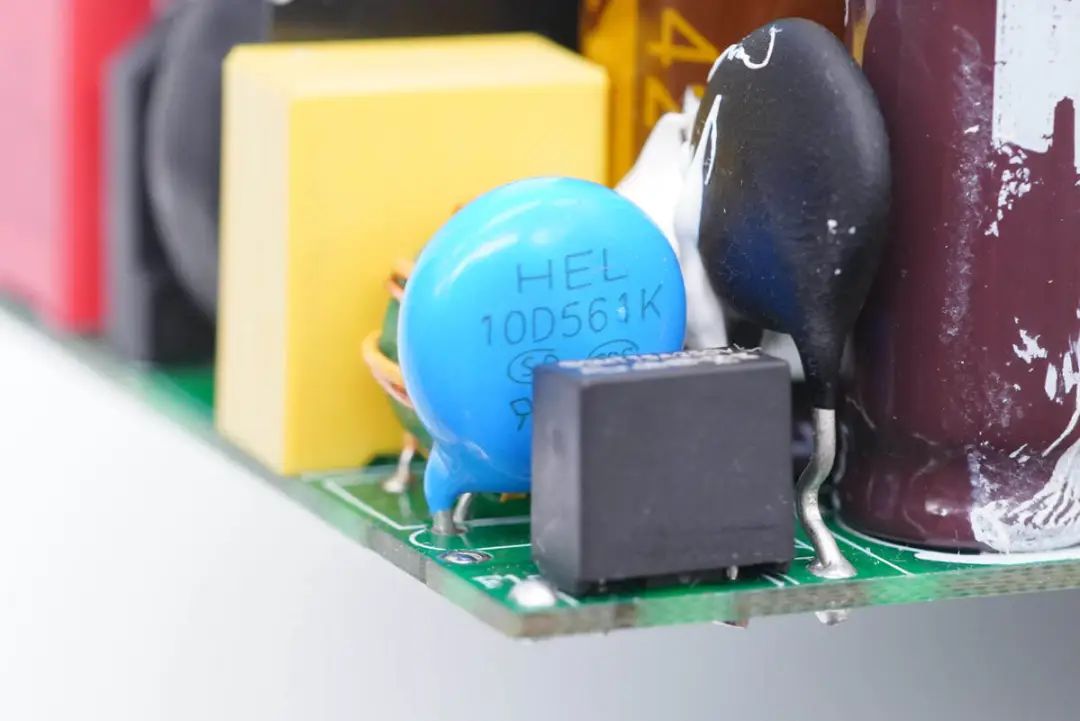

10D561K壓敏電阻，用于輸入過壓保護。
第一級共模電感，采用多層絕緣線繞制，綠色磁環，左側是黃色X電容。
最左側是整流輸出的濾波薄膜電容，中間是整流橋，右側是第二顆共模電感，外套熱縮管絕緣。
兩顆紅色薄膜電容之間是濾波電感，外套熱縮管包裹絕緣，為PFC輸入濾波。

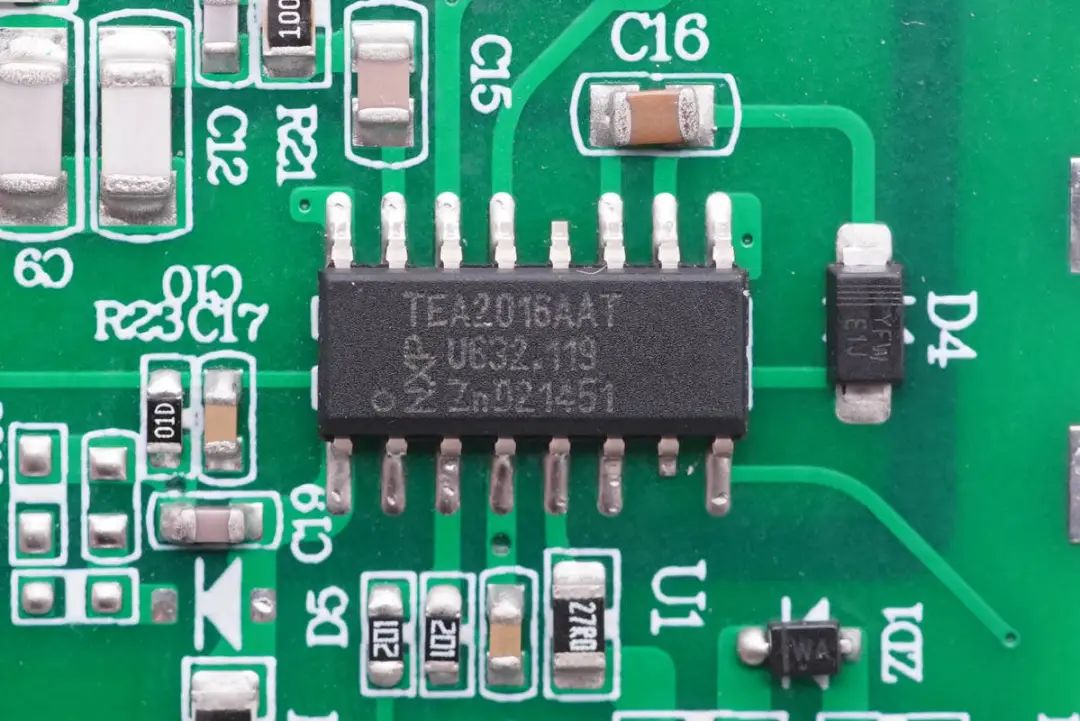

泰高技術 240W氮化鎵快充參考設計使用NXP恩智浦 可編程數字電源芯片 TEA2016AAT 二合一控制器用于PFC和LLC控制。芯片內部集成高壓啟動和X電容放電，集成PFC控制器、LLC控制器以及對應的驅動器，PFC支持DCM和QR運行模式。
TEA2016AAT內置數字架構，基于高速的數字內核控制器，PFC和LLC運行參數和保護參數可設置，為高度可靠的實時性能提供保障。并且TEA2016AAT具有高轉換效率和低待機功耗。

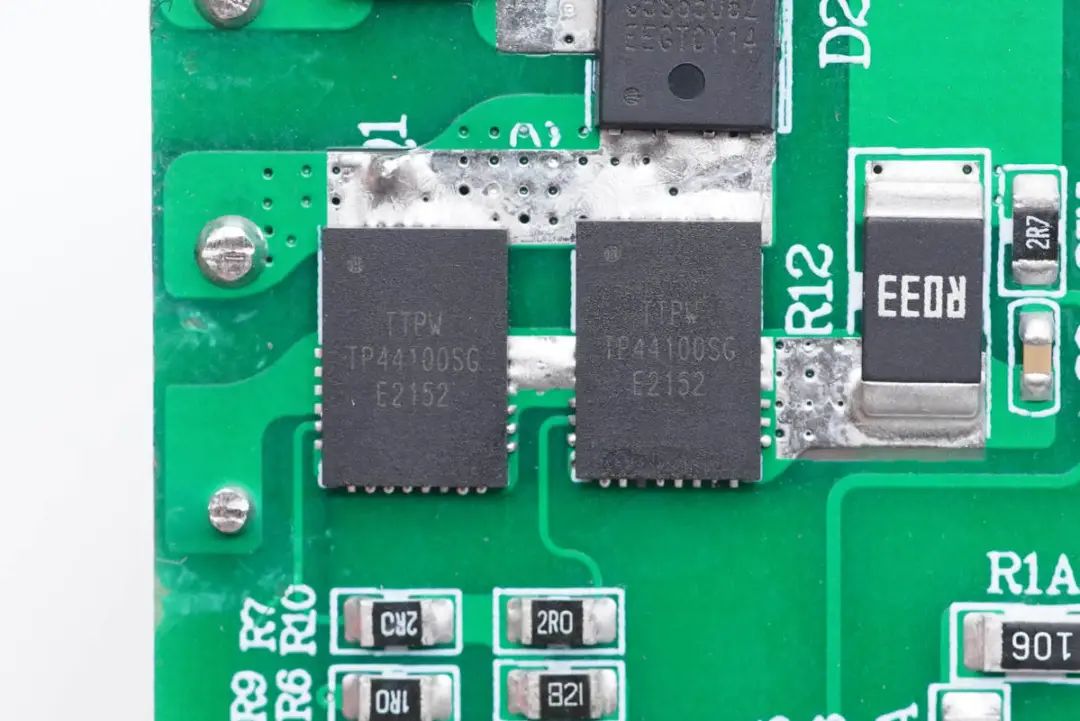

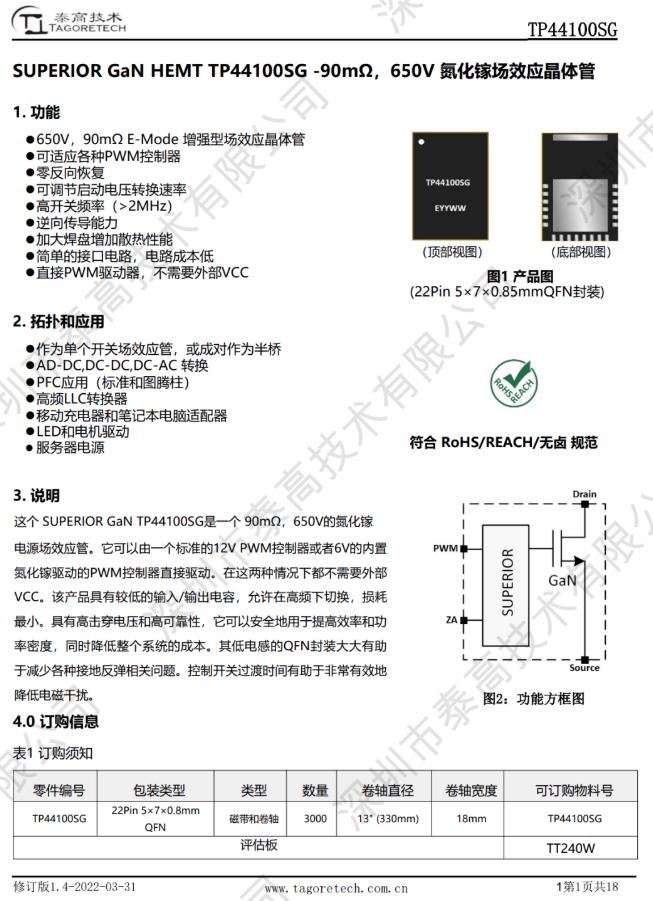

PFC升壓開關管使用兩顆泰高技術第二代的 TP44100SG 合封氮化鎵開關管。泰高技術 TP44100SG 是一顆650V耐壓，瞬態耐壓750V，90mΩ導阻的增強型合封驅動器氮化鎵開關管，支持0V~20V PWM 信號控制，支持傳統控制器和氮化鎵直驅控制器使用。
在這兩種情況下都不需要外部供電VCC。歸功于 TP44100SG 合封氮化鎵開關管不需要VCC供電，應用在PFC＋LCC 或 無橋PFC＋ AHB 等大功率拓撲的設計提供更可靠與更簡單的設計。針對 TP44100SG 合封氮化鎵開關管做并聯去應用輸出電流大于60A的設計，其外圍器件簡單并且可以實現最多6顆合封氮化鎵開關管做并聯。
泰高技術TP44100SG支持單管，半橋應用，適用于AC-DC，DC-DC，DC-AC應用，支持標準PFC和圖騰柱PFC應用，支持高頻LLC應用，支持快充、筆記本電源等充電應用。支持LED照明、電機驅動與服務器電源應用。
泰高技術 TP44100SG 采用QFN5*7mm2封裝，具有加強的散熱性能，其散熱的性能足跟市面上QFN6x8mm2 與 QFN8x8mm2 芯片封裝相競爭，封裝具有低電感，適合高頻高功率密度電源使用。

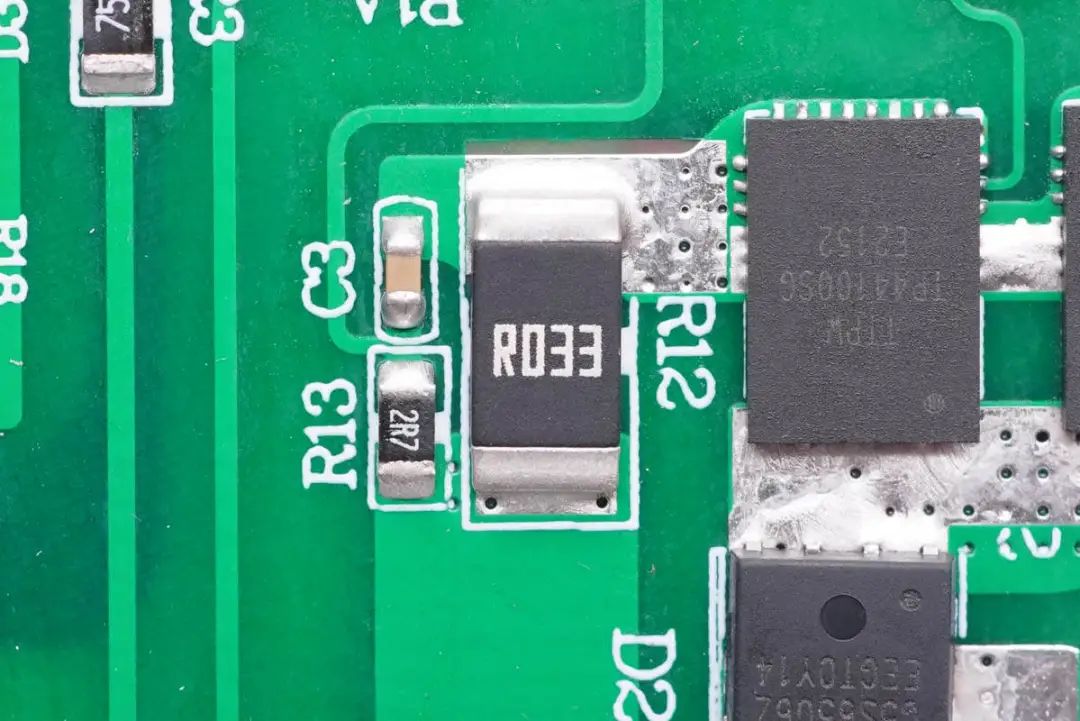

PFC開關管電流檢測電阻，采用2512封裝合金電阻，33mΩ。

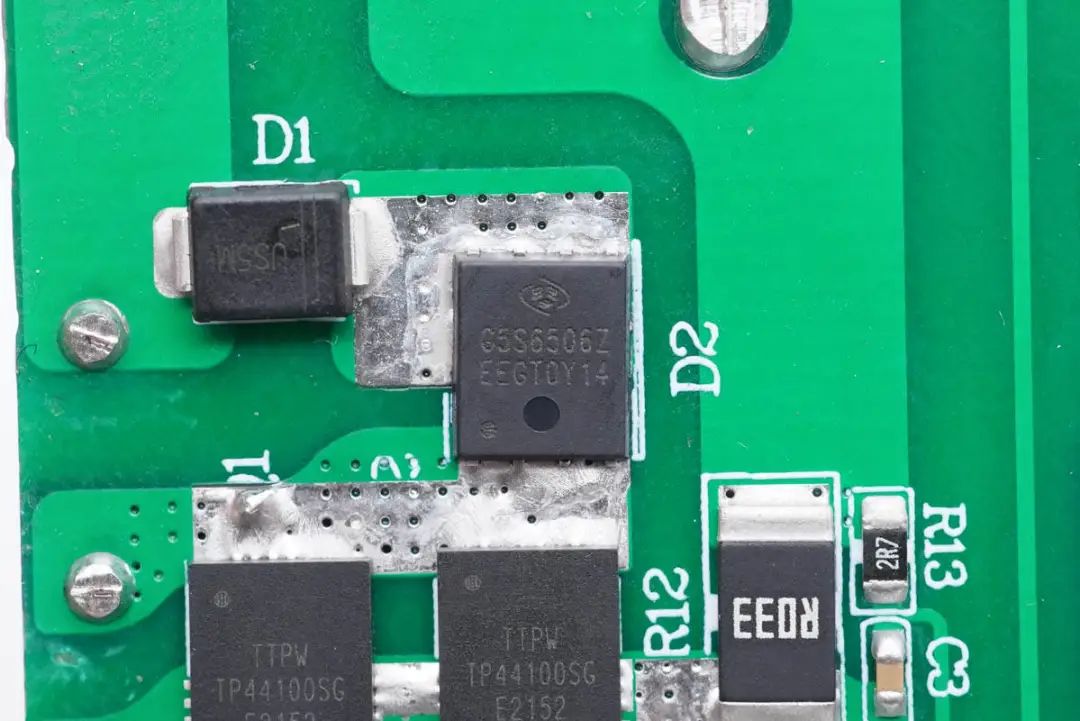

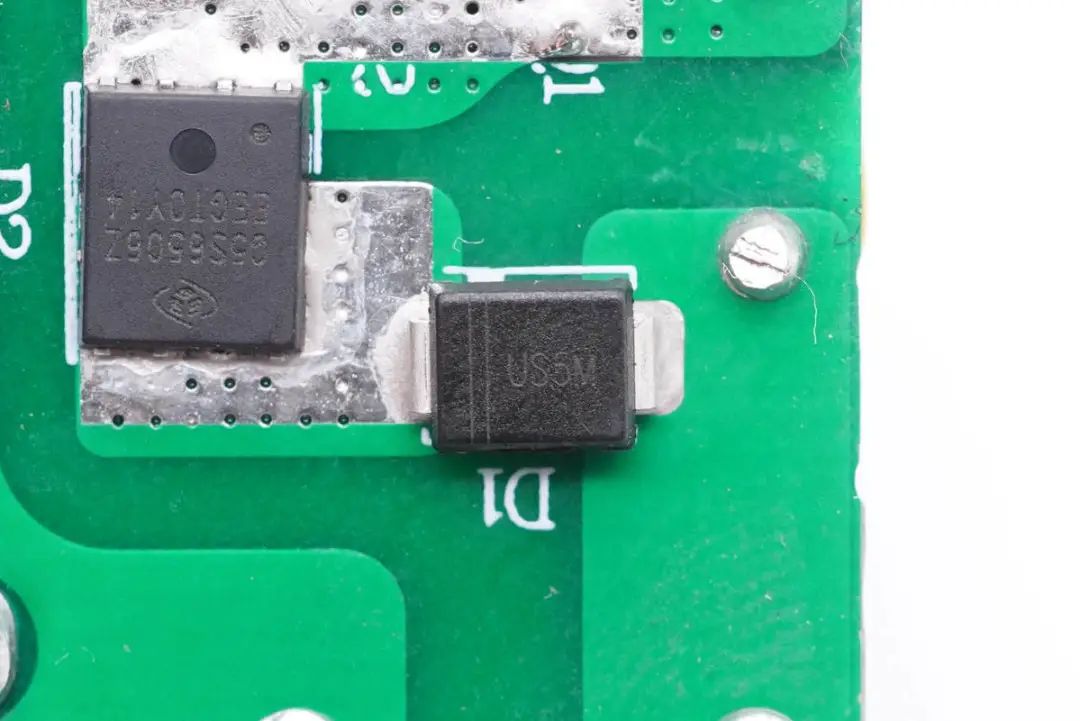

PFC整流管使用泰科天潤 G5S6506Z，是一顆耐壓650V，162℃下工作電流6A，最高工作溫度175℃的碳化硅二極管，使用DFN5*6封裝。其具有零反向恢復特性，相比快恢復二極管更低的正向壓降，適合PFC功率因數校正電路使用。

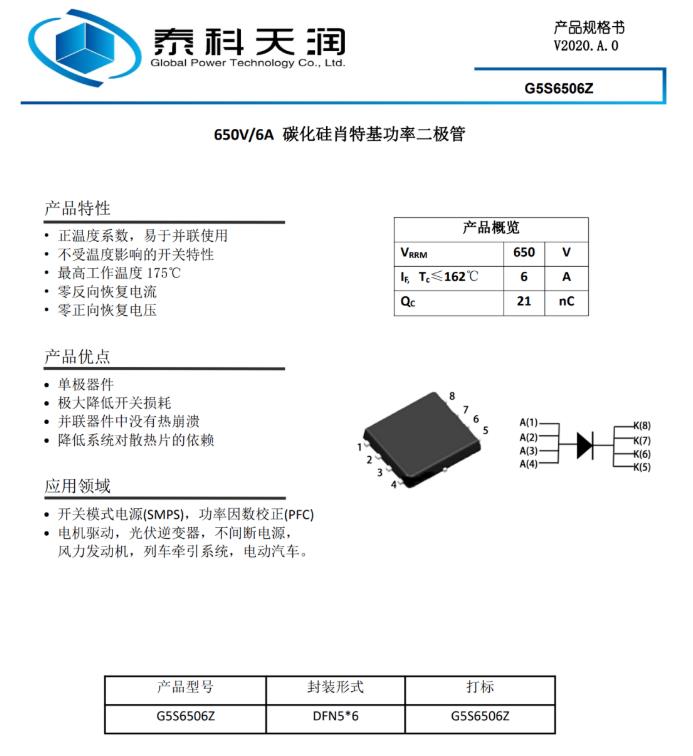

泰科天潤 G5S6506Z 詳細資料。
PFC電路旁路二極管，絲印US5M，消除上電對PFC電路的沖擊。

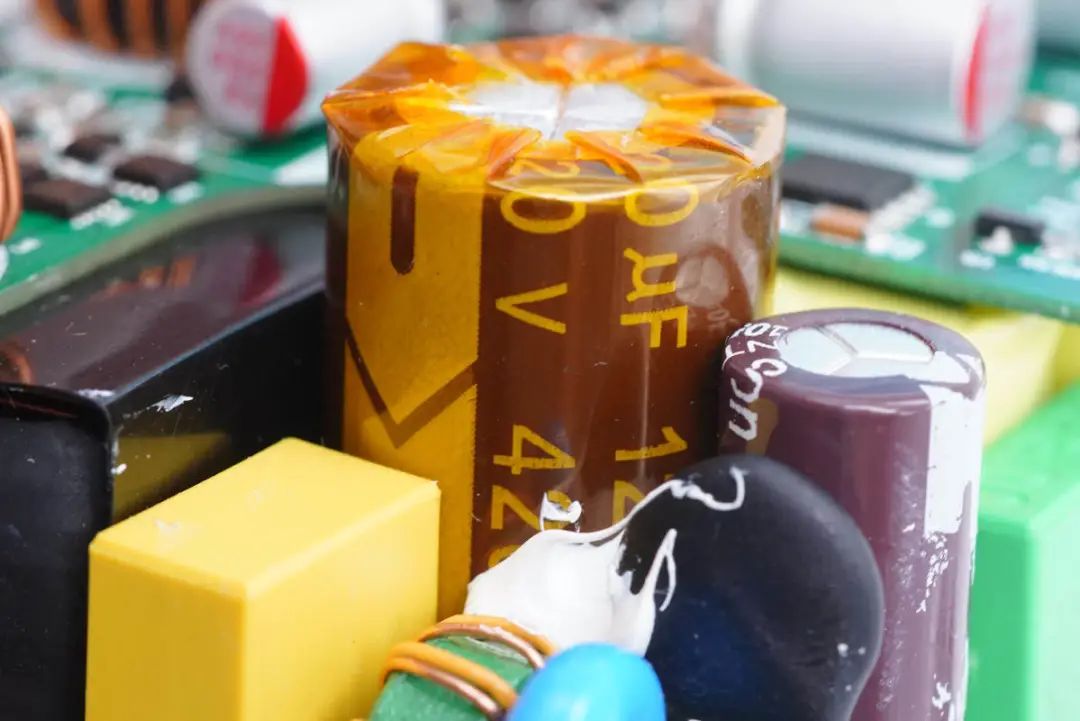

高壓濾波電容使用兩顆并聯，其中一顆規格為120μF 420V。
另外一顆為33μF 420V。

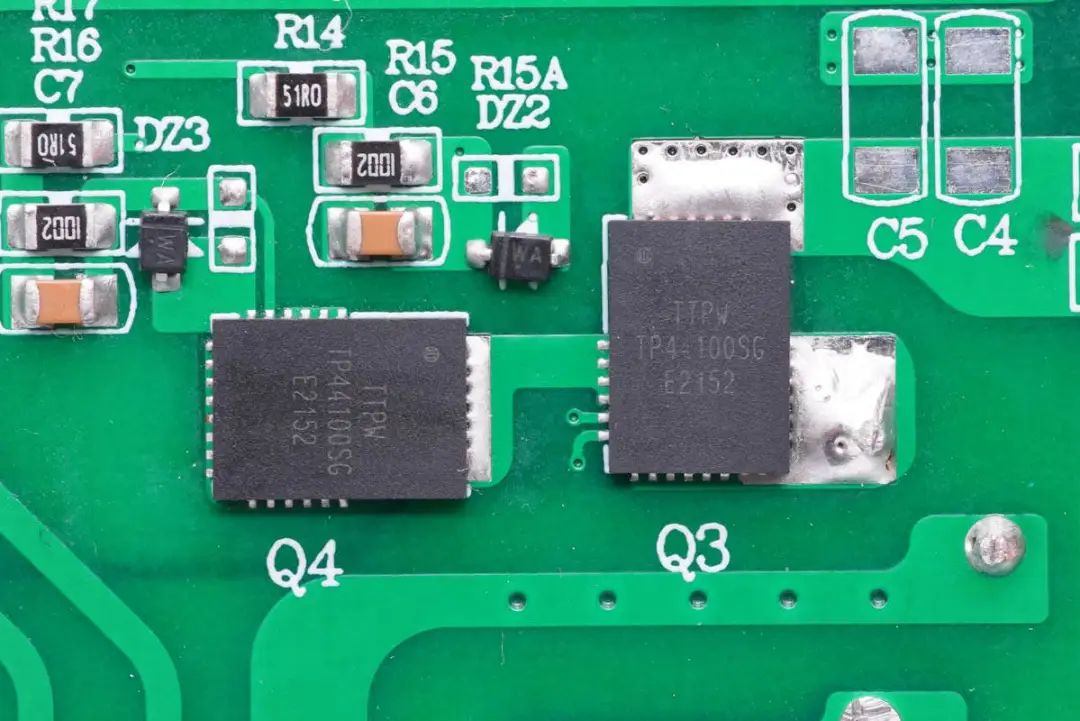

LLC半橋使用兩顆泰高技術 TP44100SG 合封氮化鎵開關管組成，TP44100SG 的外圍電路簡單。應用半橋設計去驅動一顆 TP44100SG 只要2個電阻,1個電容,1個6.2V穩壓管等簡單零部件組成，最大優化其產品可靠性與設計簡單。

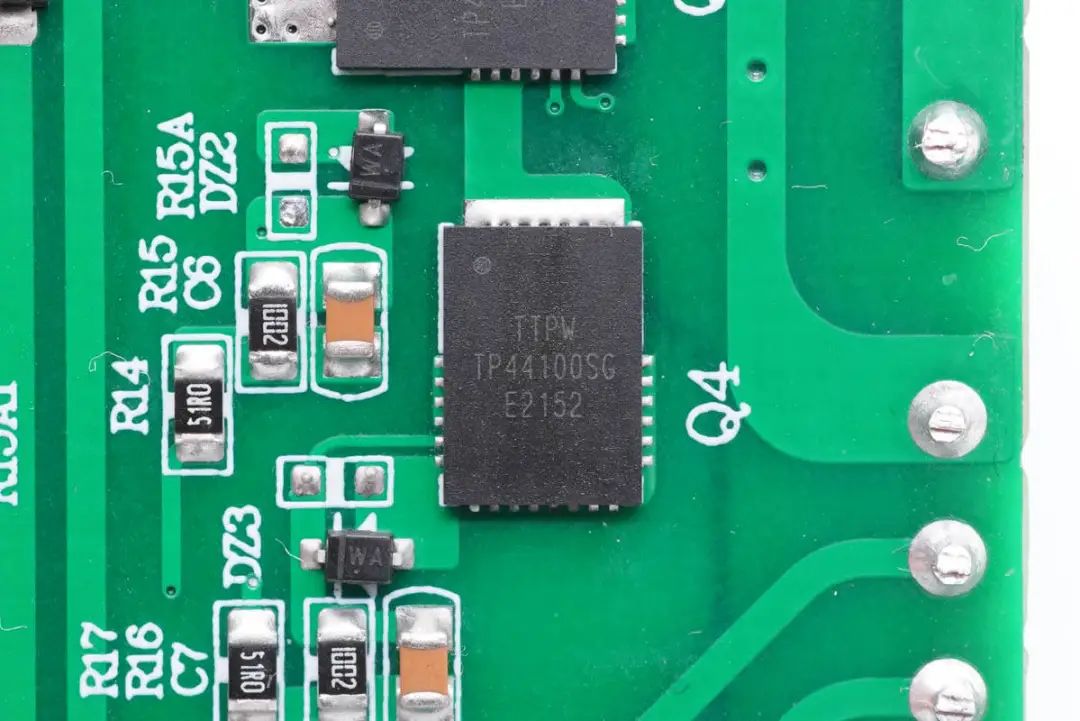

泰高技術 TP44100SG 氮化鎵開關管特寫。

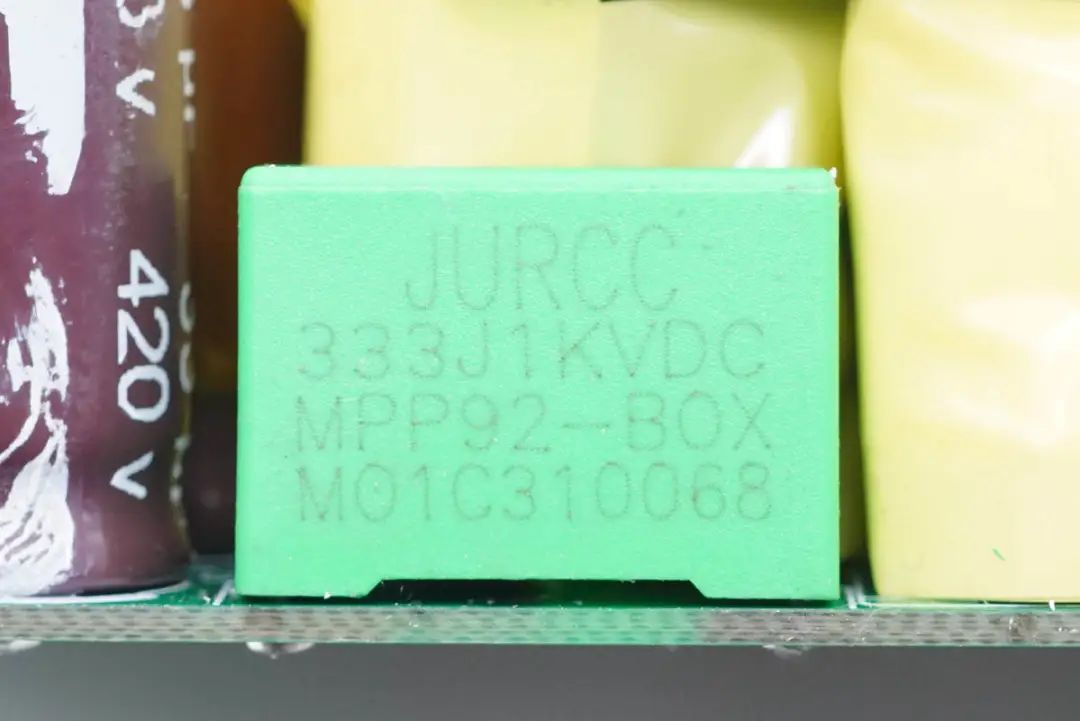

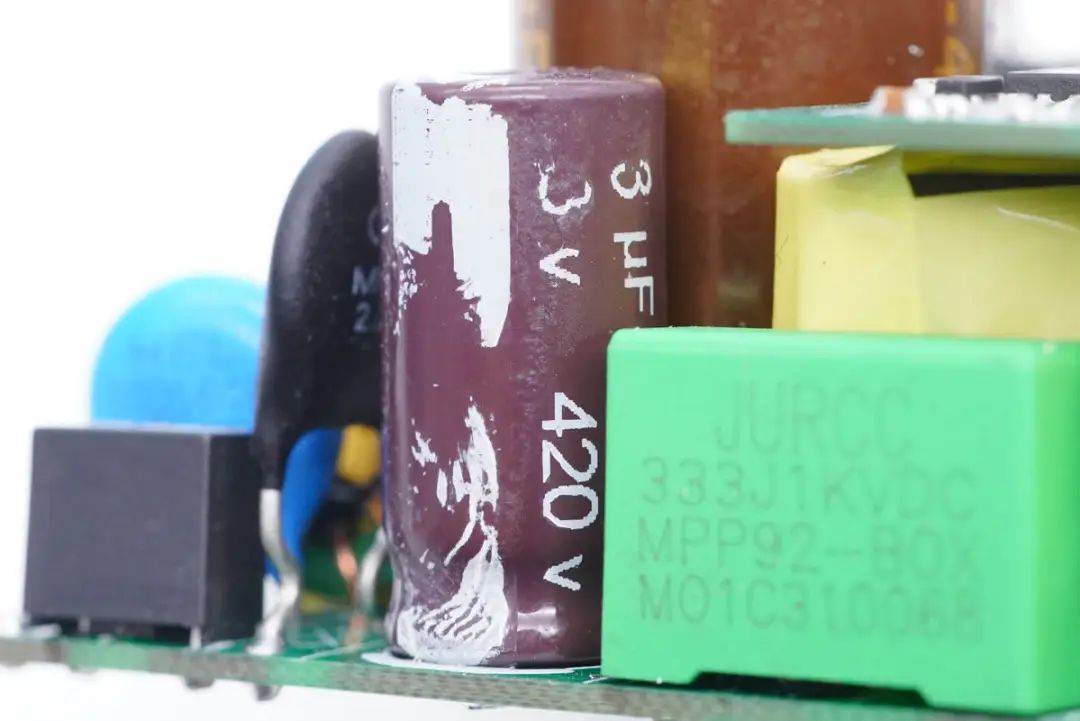

LLC諧振電容特寫，來自捷威，MPP92-BOX諧振電容，高頻損耗小，噪聲小，使用樹脂外殼封裝，并使用環氧樹脂灌封，耐候能力提升，一致性好。電容規格為33nF，1000V耐壓。

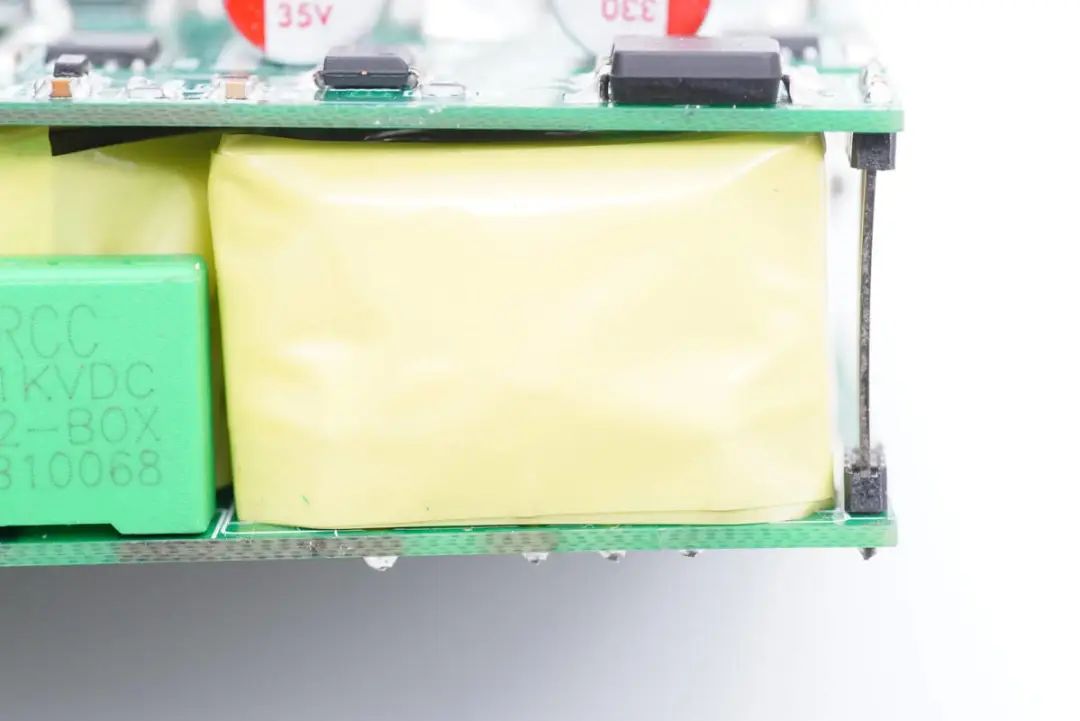

LLC變壓器特寫，使用絕緣膠帶嚴密包裹。
介紹完下層PCB功率級器件，下面來到上層PCB板。

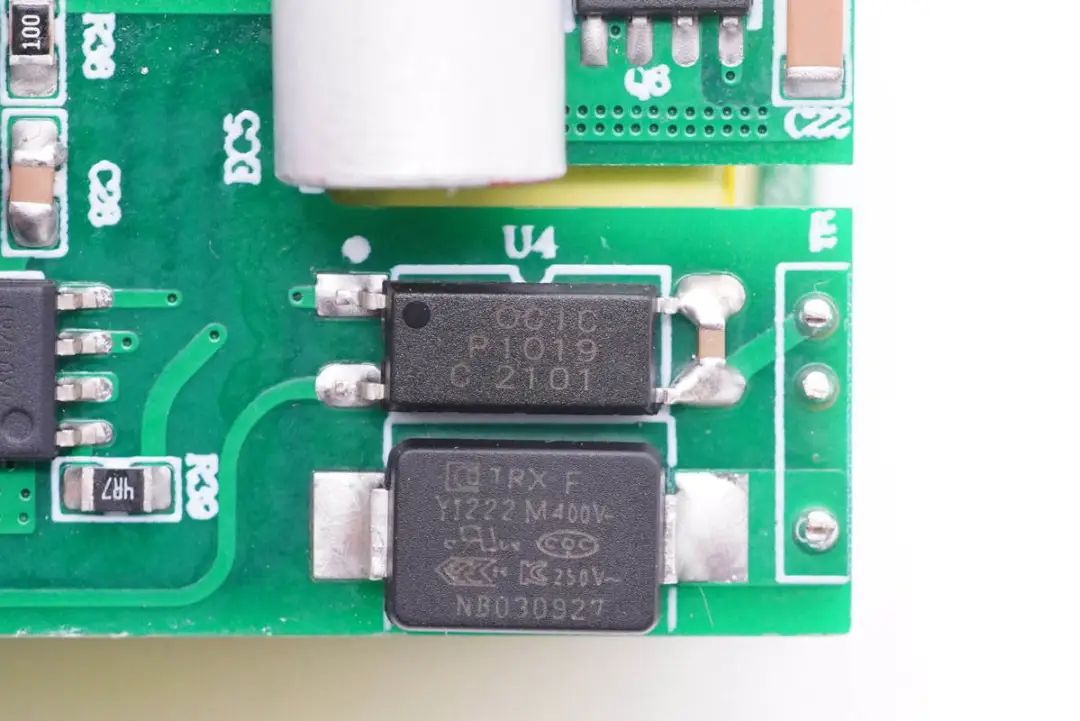

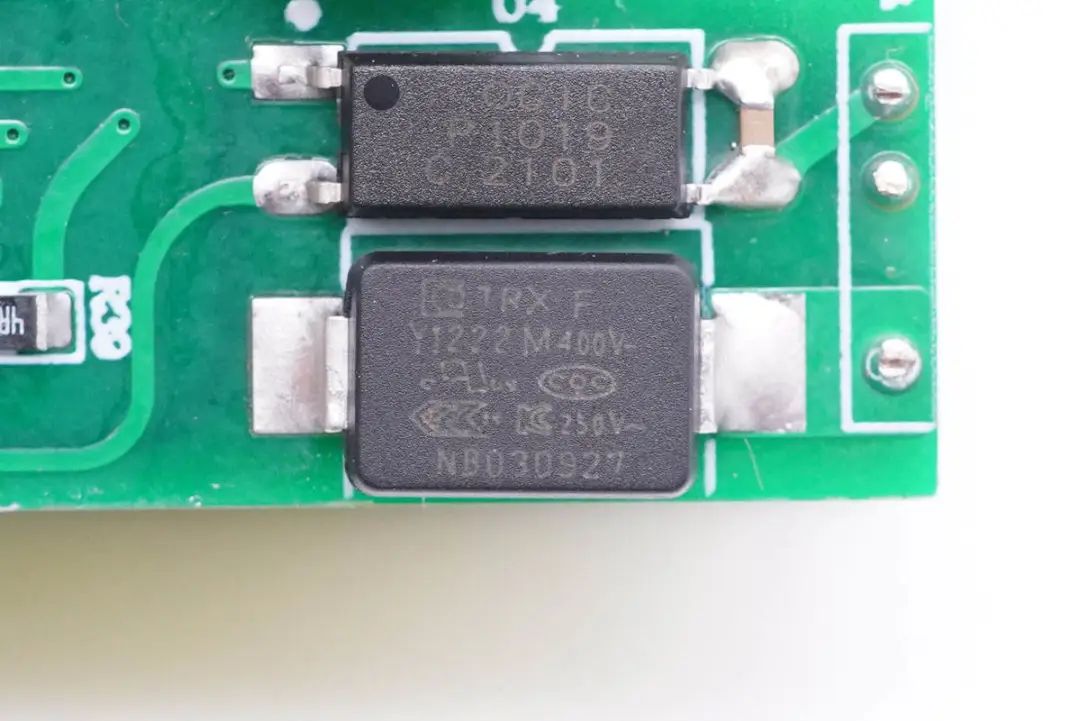

貼片Y電容來自特銳祥，型號TMY1222M，具有體積小、重量輕等特色，非常適合應用于氮化鎵快充這類高密度電源產品中。
特銳祥專注于被動元器件的研發、生產及銷售，注冊資本1億元。旗下有自主電容品牌兩類：SMD TRX及DIP TY電容器，TRX將致力于陶瓷材料的研究，以拓展更多品類的應用，為客戶提供更多的解決方案。
充電頭網了解到，特銳祥貼片Y電容除了被麥多多100W氮化鎵、OPPO 65W超級閃充氮化鎵充電器、聯想90W氮化鎵快充、努比亞65W氮化鎵充電器、倍思120W氮化鎵+碳化硅PD快充充電器等數十款大功率充電器使用外，也可應用于海陸通、第一衛、貝爾金等品牌20W迷你快充上，性能獲得客戶一致認可。
1019光耦用于輸出電壓反饋。

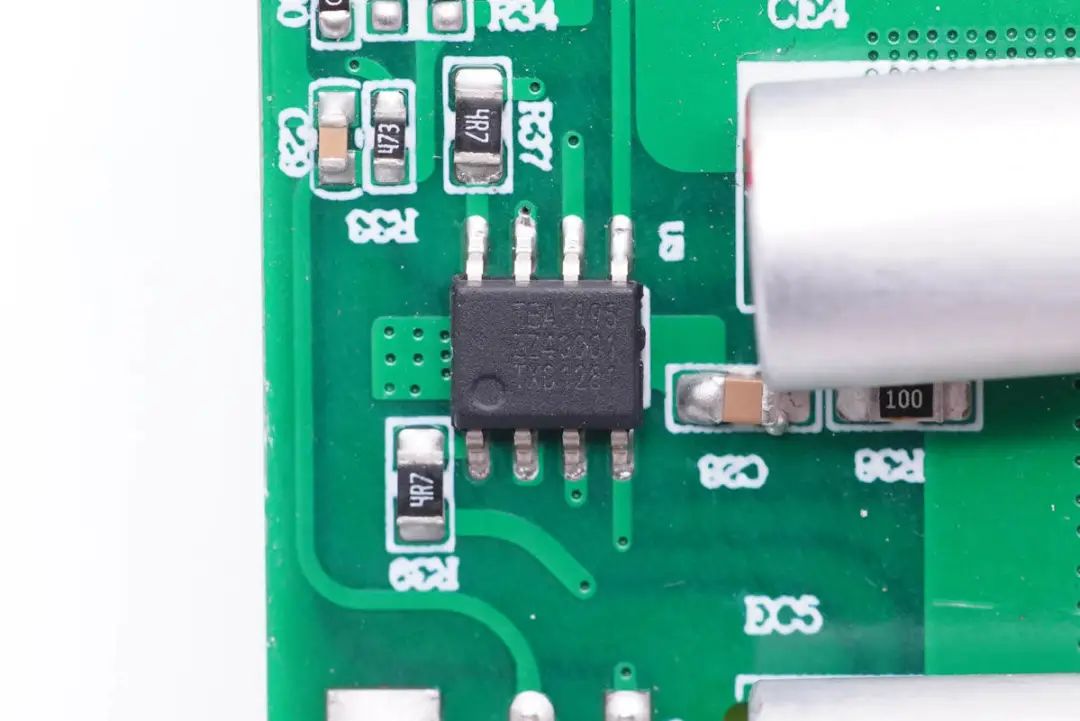

同步整流控制器來自NXP恩智浦，TEA1995T，內置兩個同步整流驅動器，用于LLC拓撲開關電源同步整流。外圍器件精簡，待機功耗低。

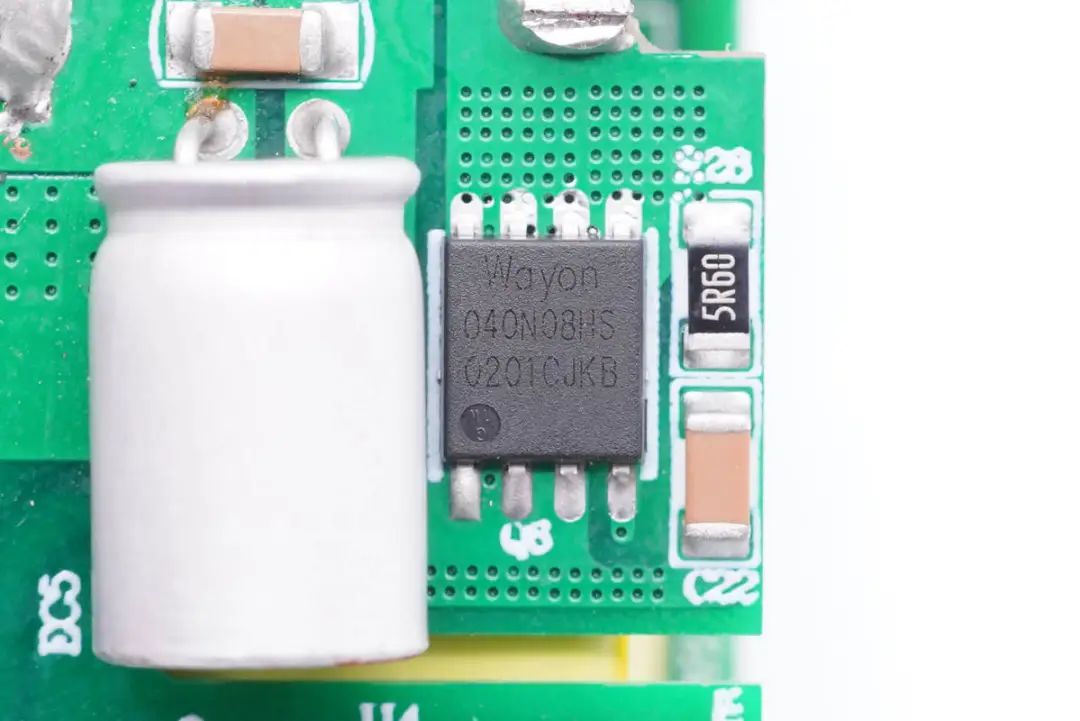

兩顆同步整流管均來自維安，WMB040N08HGS，NMOS，耐壓80V，導阻3.2mΩ，采用PDFN5060-8L封裝。

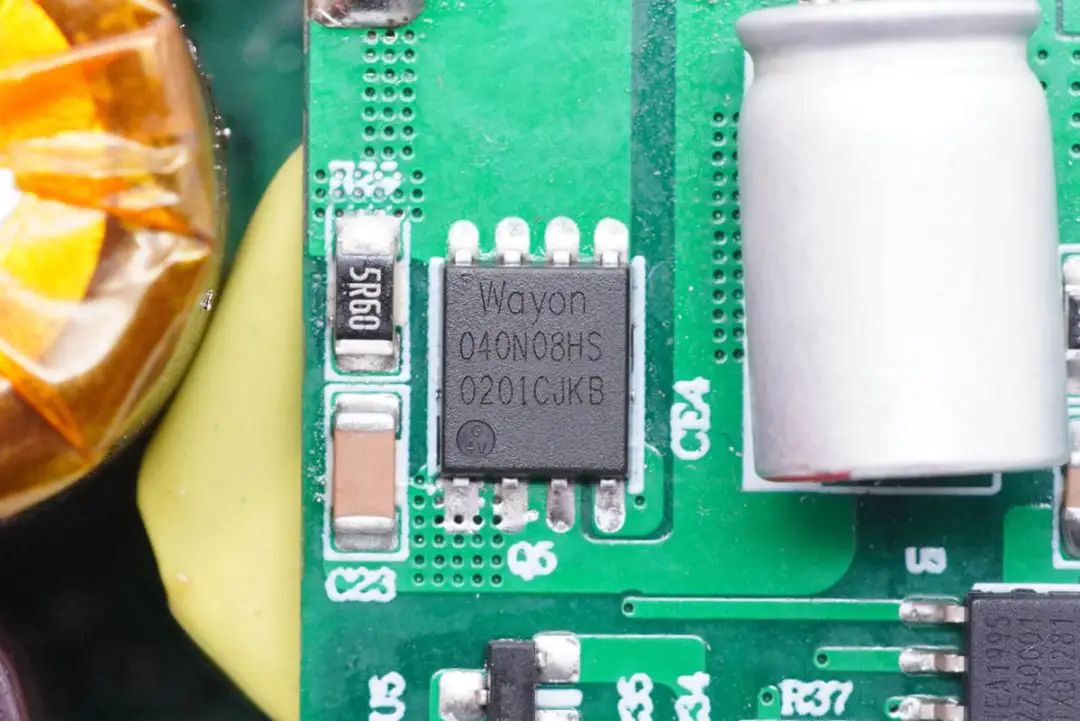

另外一顆同步整流管，對應LLC變壓器兩個次級線圈。

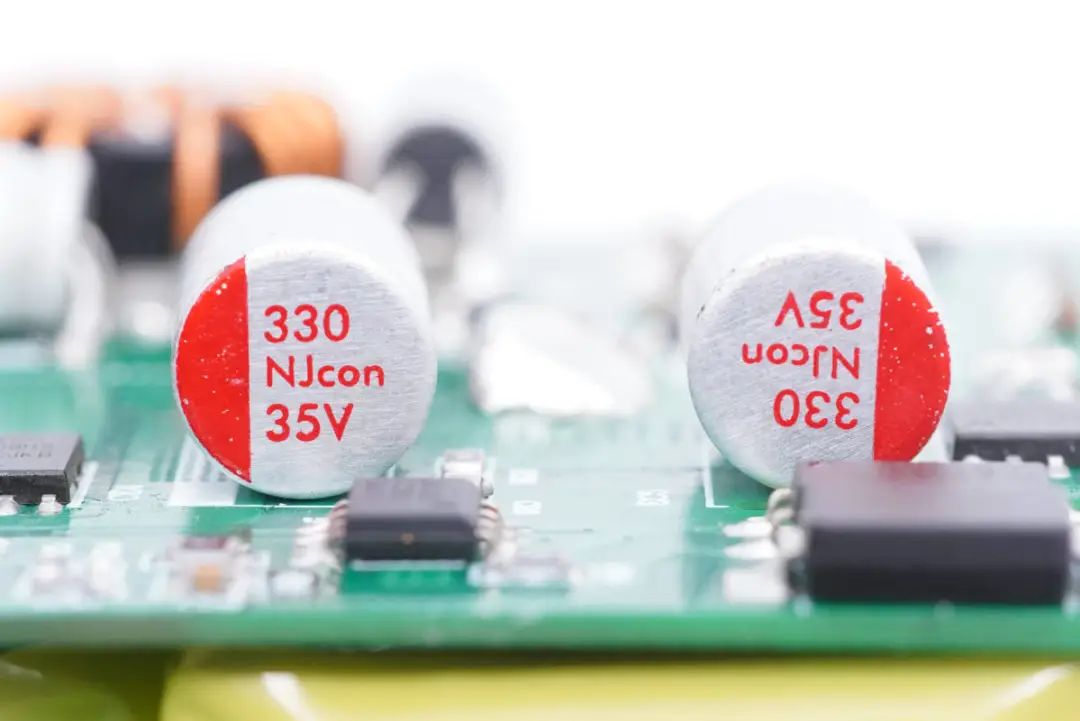

兩顆濾波固態電容來自NJcon永立，規格為330μF 35V。
輸出的交流電經過整流濾波后為直流電，送入三路獨立的降壓電路。

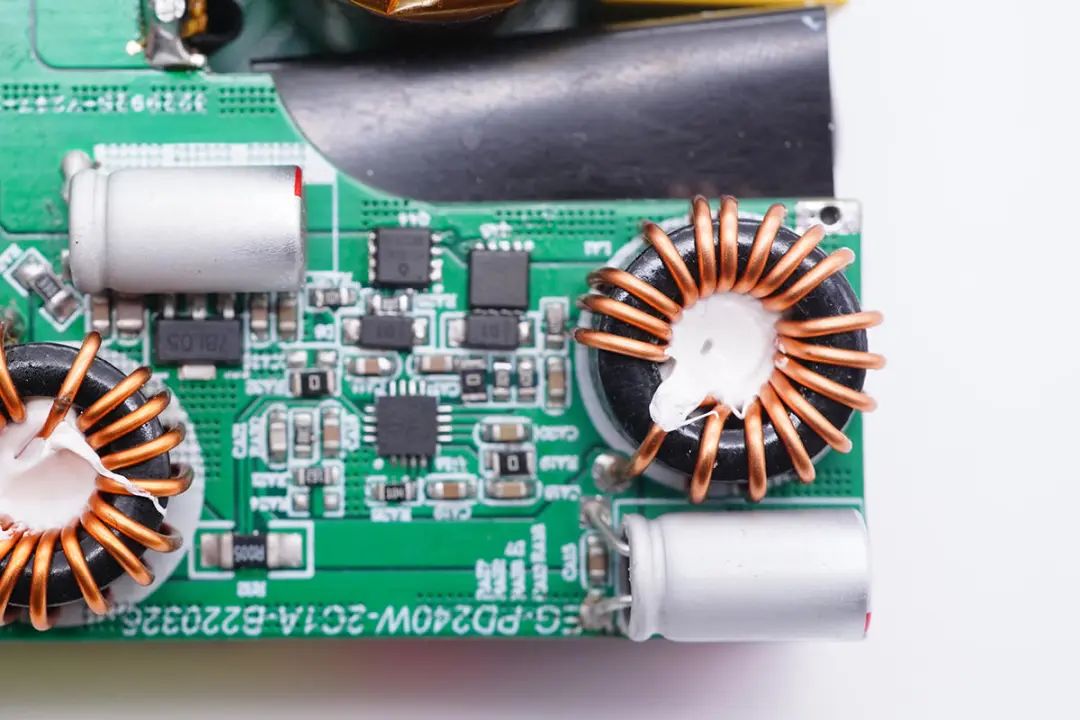

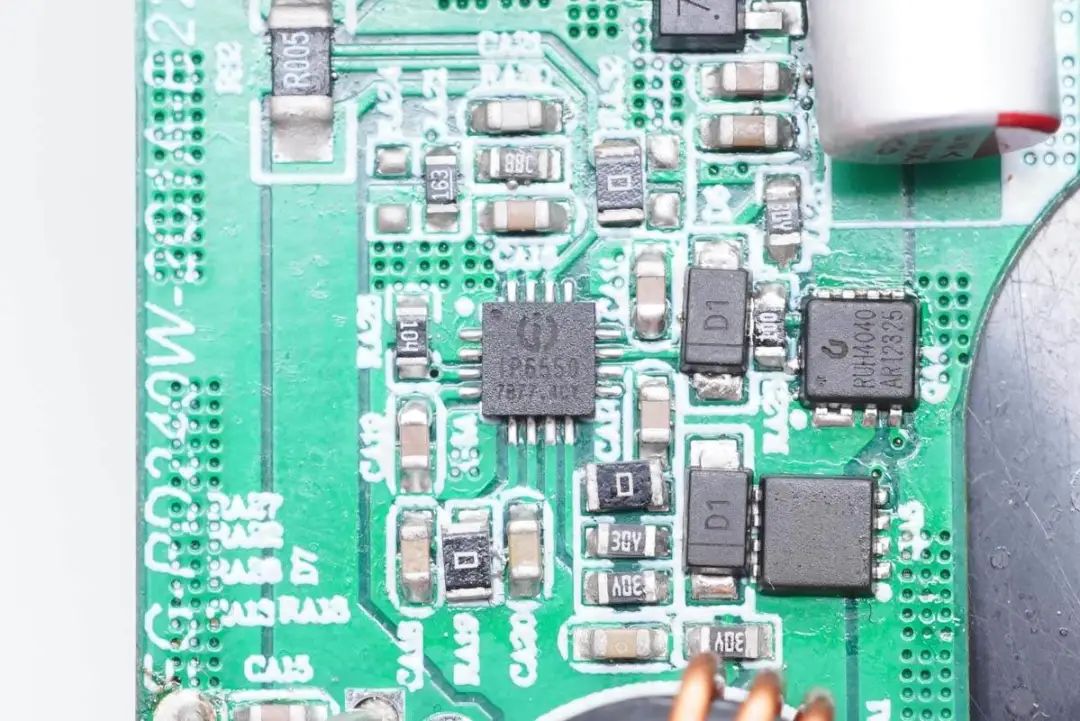

其中一路降壓電路特寫。

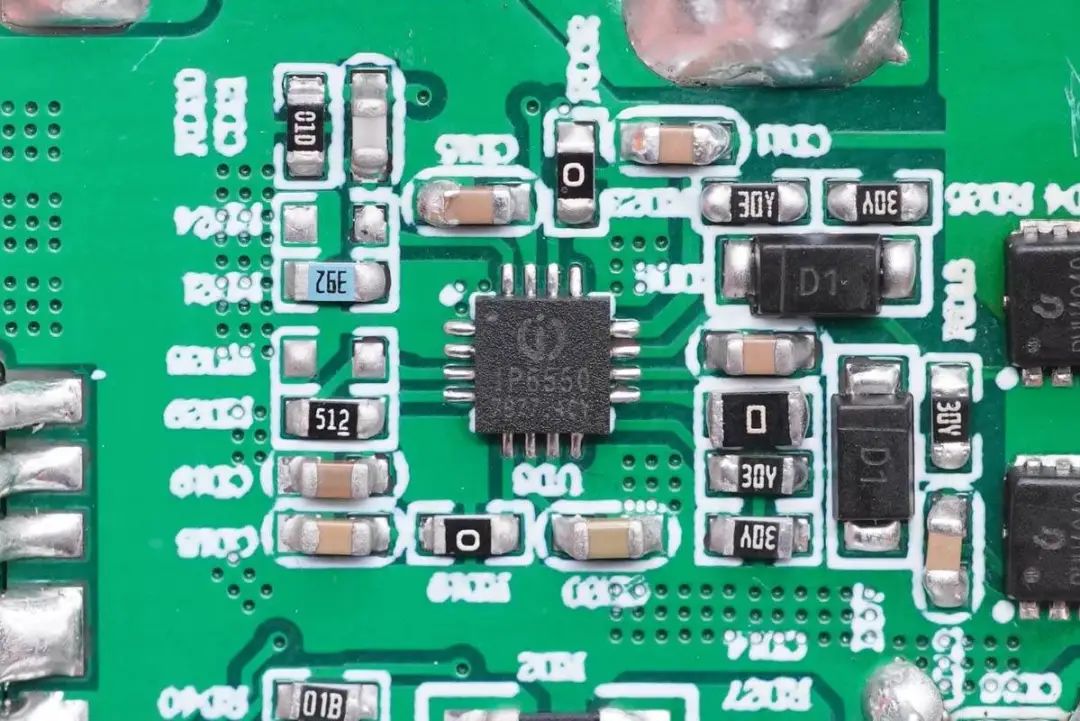

同步降壓控制器使用英集芯IP6550，英集芯 IP6550 是一款支持 36V 輸入的同步降壓控制器，內置 NMOS 管驅動，外置兩個 MOS 管進行高效同步整流降壓。IP6550 通過反饋引腳調節輸出電壓。開關頻率 135KHz，輸入端耐壓 48V，內置完善的保護功能。

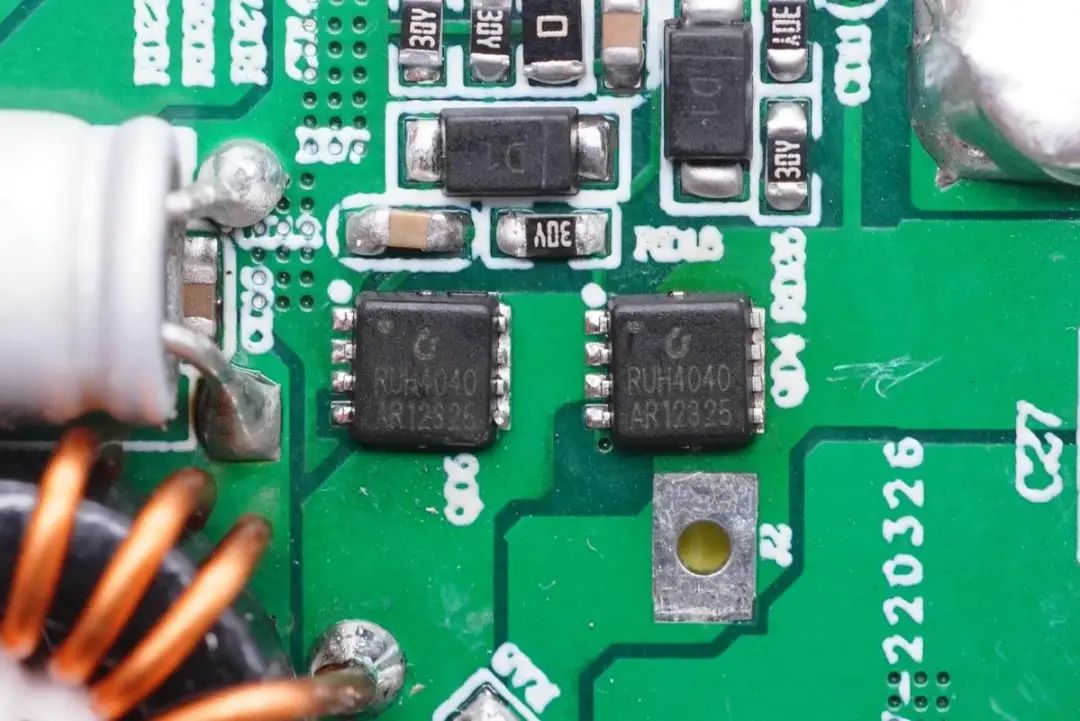

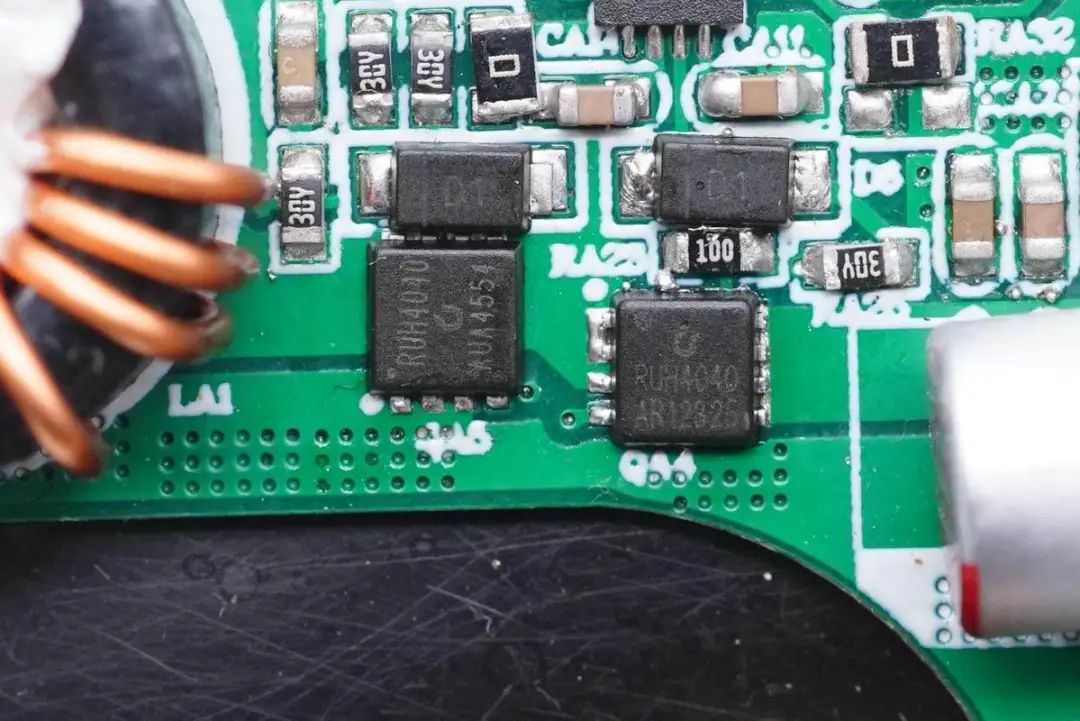

同步降壓開關管使用兩顆銳駿半導體RUH4040，NMOS，耐壓40V，導阻5.5mΩ，采用PDFN3333封裝。

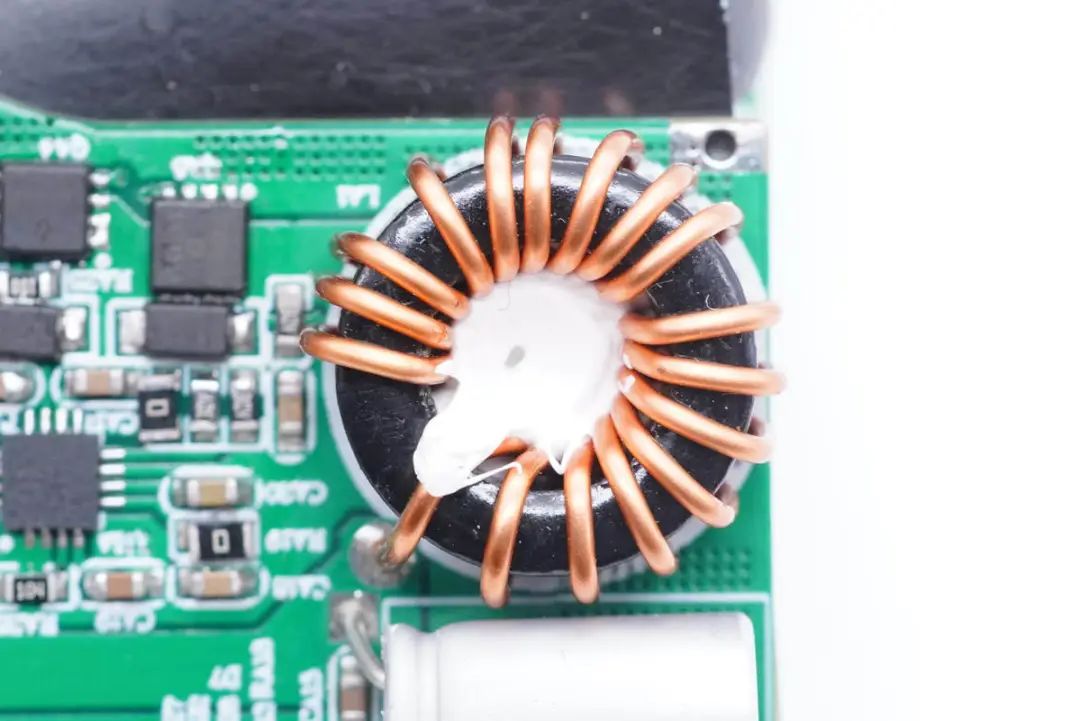

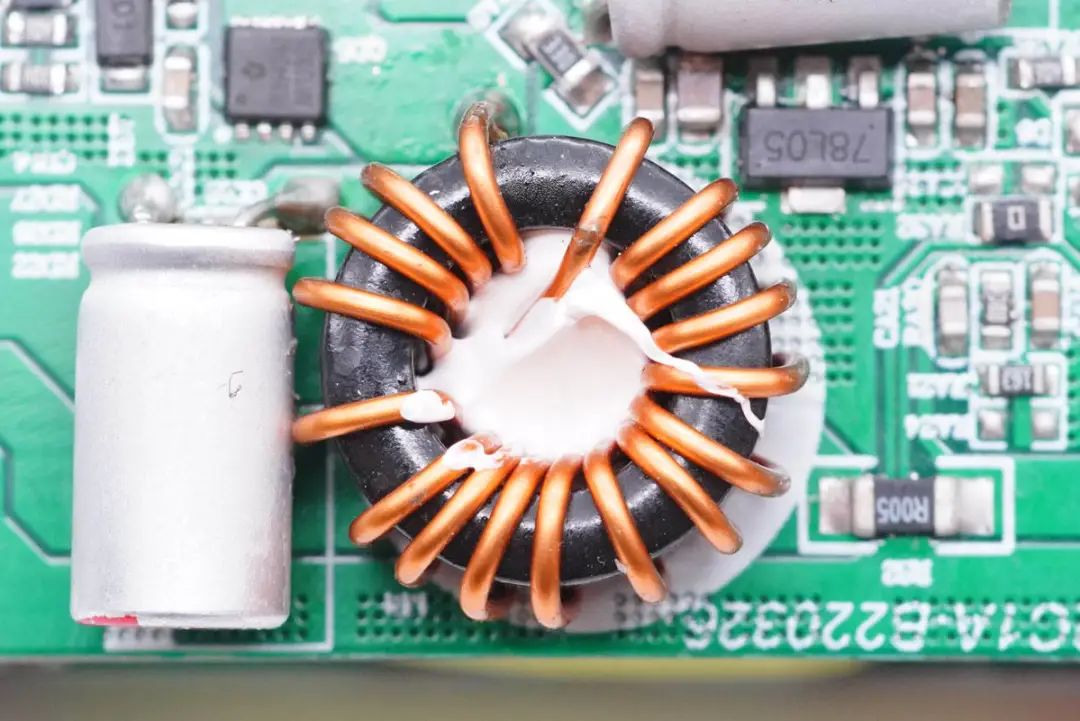

磁環降壓電感特寫，內部打膠固定。

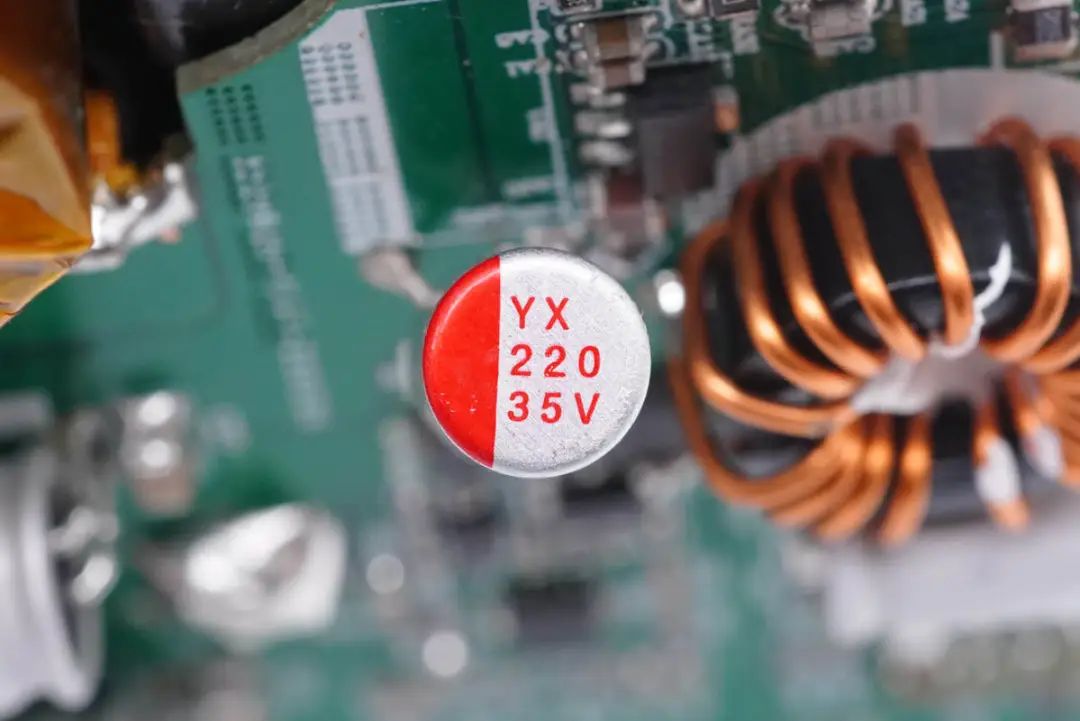

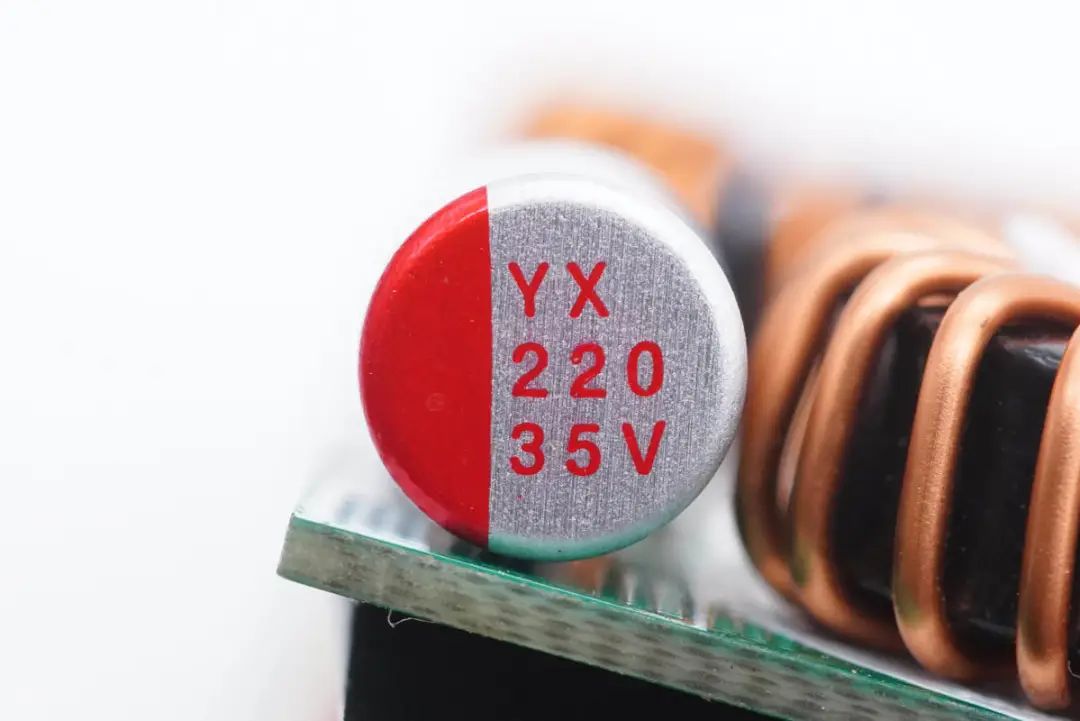

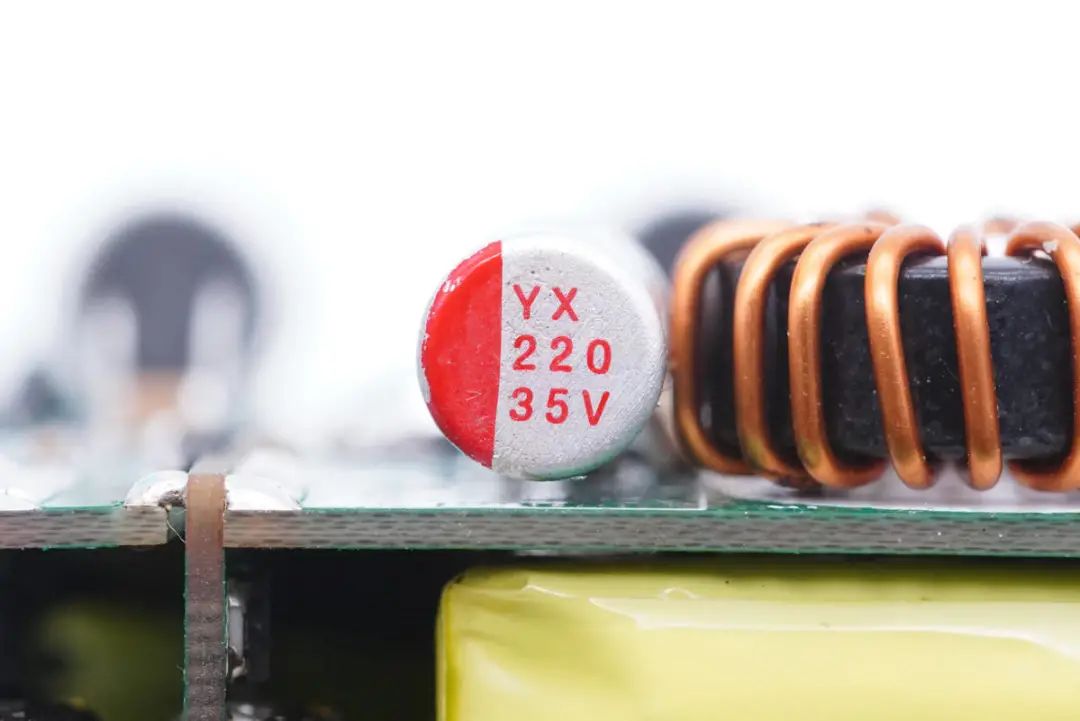

輸出濾波固態電容，來自云星，220μF 35V。

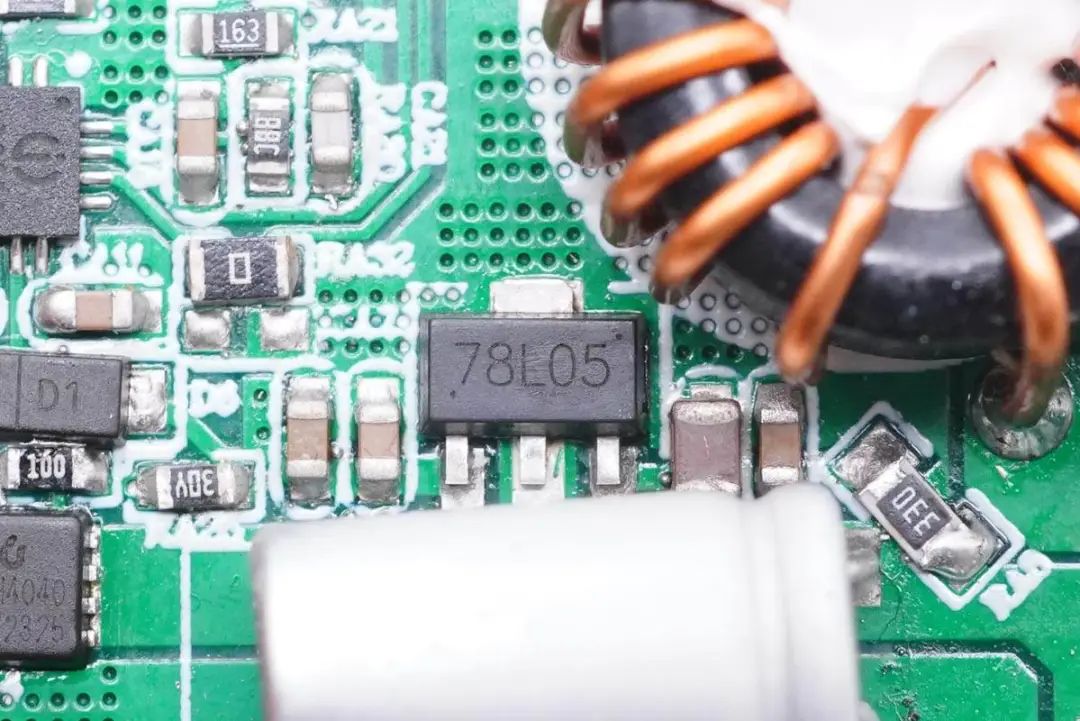

78L05三端穩壓芯片，用于電路中芯片供電。
另外一路IP6550降壓電路。
同樣的兩顆MOS管用于降壓。
磁環降壓電感特寫，內部打膠固定。
輸出濾波固態電容，來自云星，220μF 35V。
用于降壓輸入濾波的云星固態電容，220μF 35V。

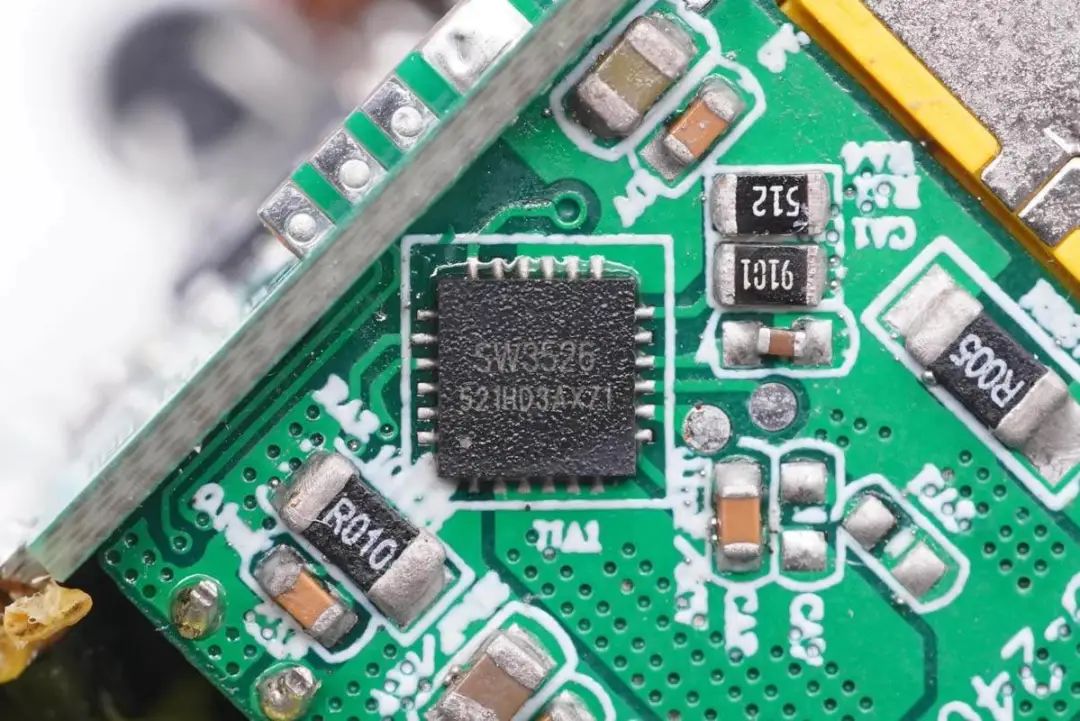

USB-A口使用智融SW3526多協議充電芯片輸出，SW3526支持USB-C和USB-A口輸出，芯片內部集成3.5A高效率同步降壓轉換器，支持PPS、PD、QC、AFC、FCP、SCP、PE、SFCP、低壓直充等充電協議，支持CC/CV模式，外部僅需少量器件。
對應的降壓電感和濾波電容。

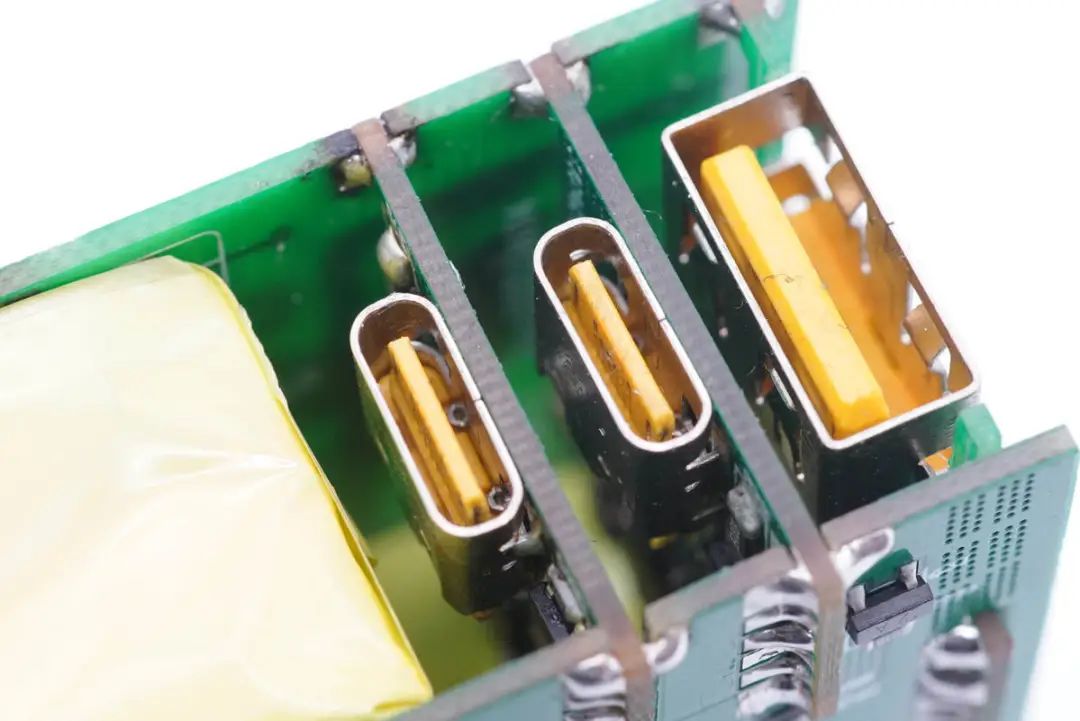

USB-C以及USB-A輸出接口特寫。
泰高技術 240W 氮化鎵 USB PD3.1 多口快充電源參考設計部分測試數據
輸出電壓測試：

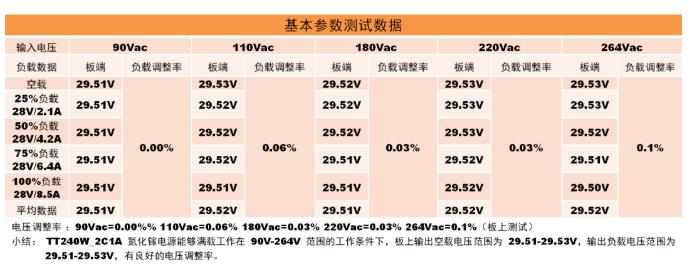

泰高技術240W氮化鎵快充參考設計能夠滿載工作在 90Vac-264Vac 范圍的工作條件下，板上輸出空載電壓范圍為29.51-29.53Vdc，輸出負載電壓范圍為29.5-29.53Vdc，輸出電壓隨負載變化輕微，有良好的電壓調整率。240W氮化鎵快充設計搭配三路獨立降壓電路，實現了140W+100W的PD快充輸出。
紋波噪音測試：

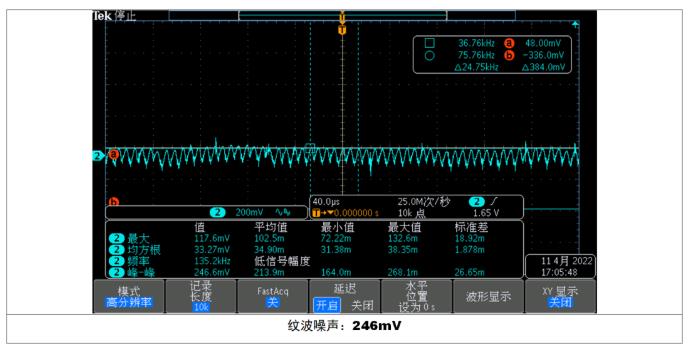

110Vac輸入電壓下，滿載測試，測得紋波為246mV。

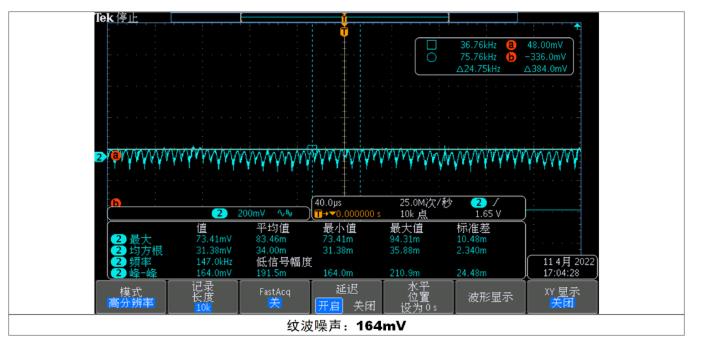

220Vac輸入電壓下，滿載測試，測得紋波為164mV。

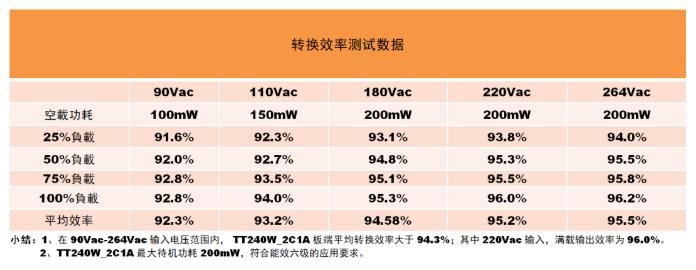

轉換效率測試：
在90Vac-264Vac輸入電壓范圍內， 240W氮化鎵快充板端平均轉換效率大于94.3%；其中220Vac輸入，滿載輸出效率為96.0%。240W氮化鎵快充最大待機功耗200mW，符合能效六級的應用要求。
關鍵元件溫度測試：

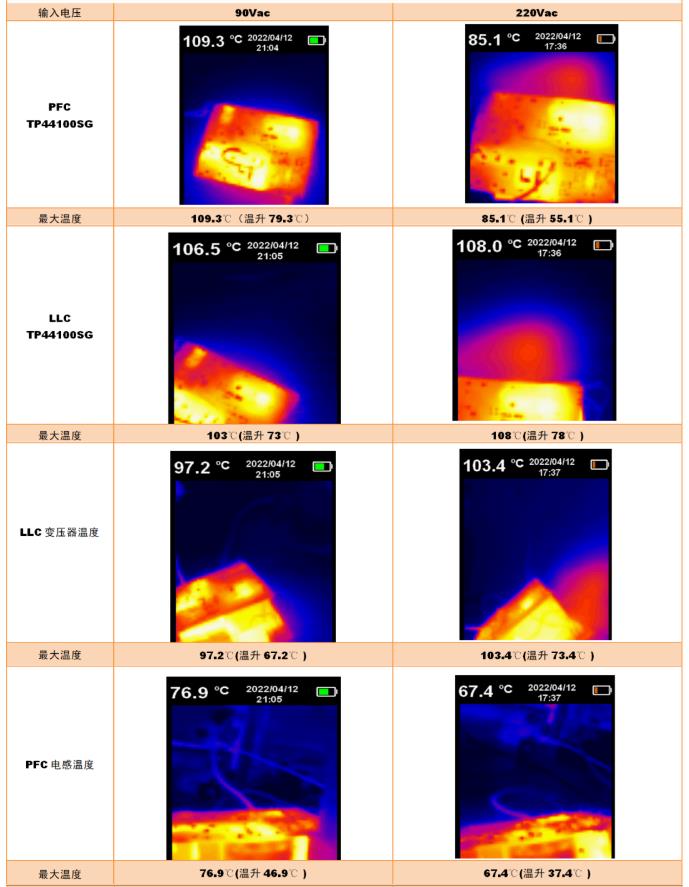

使用Fluke TI200紅外熱成像儀對PCB進行測溫，環境溫度30℃。
240W氮化鎵快充在90Vac輸入，滿載輸出條件下90分鐘，LLC驅動氮化鎵 TP44100SG 溫度109℃；PFC驅動氮化鎵 TP44100SG 溫度為106℃；LLC變壓器溫度為97.℃；輸出同步整流管溫度為103℃。
240W氮化鎵快充在220Vac輸入，滿載輸出條件下90分鐘，LLC驅動氮化鎵 TP44100SG 溫度85℃；PFC驅動氮化鎵 TP44100SG 溫度為108℃；LLC變壓器溫度為103℃；輸出同步整流管溫度為97℃。
接口輸出功率測試：

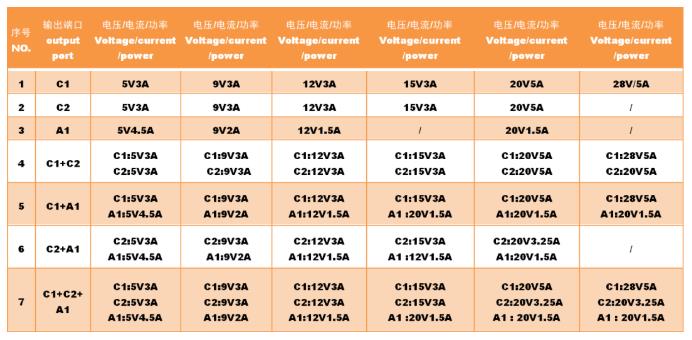

泰高技術240W氮化鎵快充輸出策略，USB-C1接口支持140W快充，獨立固定，不受功率分配影響，USB-C2與USB-A1均獨立支持快充，支持功率智能分配。
USB PD3.1快充標準發布數月之久，這期間，泰高技術誕生了首款240W 氮化鎵 USB PD3.1快充充電器，加速新標準的商業化應用，也縮短客戶領先同行的產品開發時間。
泰高技術的240W氮化鎵快充充電器參考設計，通過使用氮化鎵開關管配合PFC+LLC的高效架構，能滿足客戶端小體積而又高效的電源設計。參考設計已經在國家級實驗室里已經通過EMI/EMC測試，并且有足夠余量，能直接提供PCBA給終端品牌客戶生產，以利于品牌客戶縮短開發產品周期。
泰高技術目前已推出多款完整的氮化鎵快充解決方案，現有包括大功率PD充電器應用的有210W / 240W ，氮化鎵插線板應用的有65W 1C+2A / 2C+1A兩種設計，未來也會開發300W以上的鋰電池充電器與750W 礦機電源與2.5KW 雙向OBC戶外電源方案等，有需求的伙伴或是客戶可以與泰高技術的業務團隊聯系，獲取更多產品詳細信息。
郵箱地址：ttsales@tagoretech.com.cn
關于泰高技術
深圳市泰高技術有限公司主要從事基于第三代半導體 硅（Si）基氮化鎵 及 碳化硅（SiC）基氮化鎵技術的集成電路研發和銷售，所研發的氮化鎵芯片已經被超過 60 家歐美國際大公司及30家國內大公司的采用。
泰高技術的研發團隊源于德國公司英飛凌, 其芯片設計中心位于美國芝加哥（Chicago），另外在印度設有研發分部，全球研發人員有 50 位以上， 其中超過 80% 研發人員擁有博士學歷。研發團隊的背景主要在射頻氮化鎵領域深耕超過 10 余年，具有卓越的芯片設計能力，現有產品包括 RF 射頻開關（GaN-On-Si 寬帶技術） 、 射頻高功率放大器（GaN-On-SiC DHEMT 技術）、電源功率芯片（GaN-On-Si EHEMT 技術）和 射頻低噪聲放大器（GaAs 技術） 四大系列，全部具有國際領先水平。
“泰高, 讓設計變簡單”是我們理想，實現這個理想得益于我們通過精巧的布局，使得工程師更加便捷設計，為產品更高效、更小、更可靠的全新解決方案帶來更多可能。
充電頭網總結
200W以上的電源通常又大又重，考驗著消費者的接受能力，市場上很少有品牌會推出功率這么大的快充電源，既是市場缺口，又很難令人接受。得益于氮化鎵新技術應用在快充電源上，高頻高效的優勢，能夠減小充電器中電感與變壓器的體積，還能減少散熱要求，通過使用氮化鎵技術并搭配小板組合焊接，能夠提升充電器空間利用率，幫助減小體積。
泰高技術推出的240W PD3.1氮化鎵快充參考設計，使用NXP恩智浦二合一控制器，內置PFC和LLC控制器，簡化了電源初級設計。電源使用四顆泰高TP44100SG氮化鎵開關管，分別用于PFC升壓和LLC半橋，顯著提升了電源轉換效率，滿載效率達到96%以上，大大降低了發熱。
泰高技術這款240W氮化鎵電源參考設計采用恒壓29.5V輸出，搭配二次降壓電路，支持2C1A三接口輸出，USB-C1支持USB PD3.1 28V 140W輸出，USB-C2支持100W輸出，USB-A口支持30W輸出，三口支持同時快充輸出，性能強勁，能同時滿足兩臺筆記本大功率快充需求。同時參考設計還可以根據客戶需求定制，滿足不同電壓輸出以及接口需求。
