拆解報告：輝越光電30W 1A1C快充充電器

2024-11-04

輝越光電推出了一款30W PD快充，這款充電器具備1A1C雙接口，能夠滿足手機，筆記本電腦以及老式設備的充電需求，一頭多用，相比單口充電器對消費者來說更有吸引力。這款充電器采用白色外觀設計，美標直插插頭，協議支持全面。內置了力生美的高集成快充電源方案，整體體積小巧。

下面充電頭網就對輝越光電這款30W雙口充電器進行詳細拆解，看看內部用料和做工如何。

輝越光電30W充電器外觀

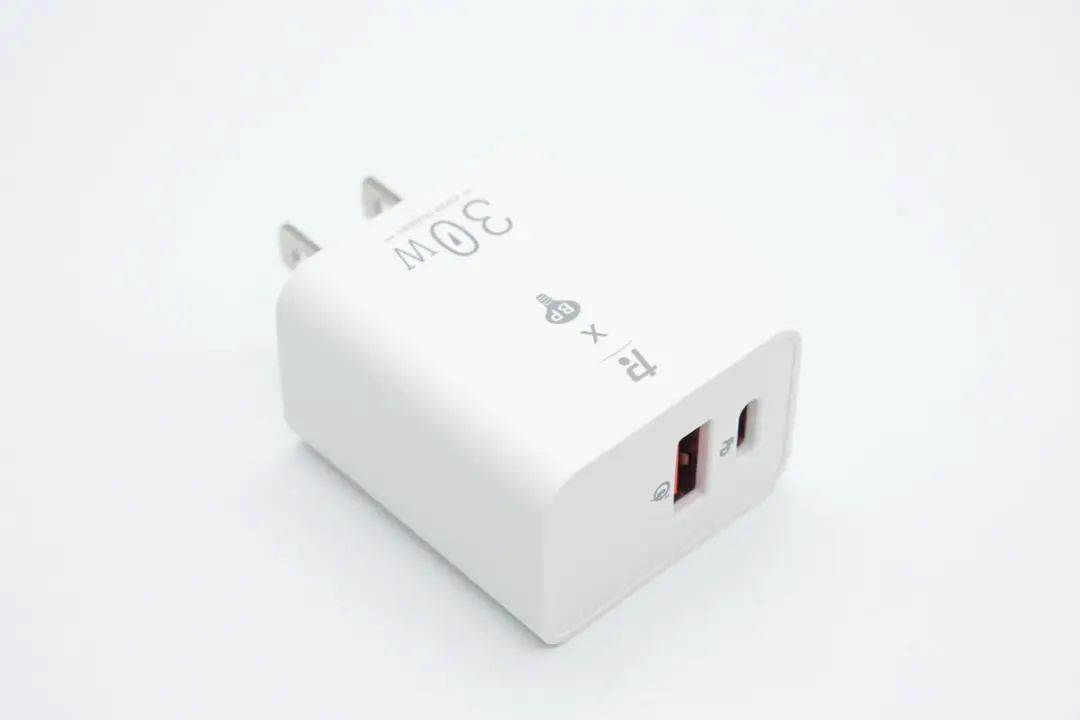

充電器采用直板造型設計，PC材質白色外殼表面磨砂處理。

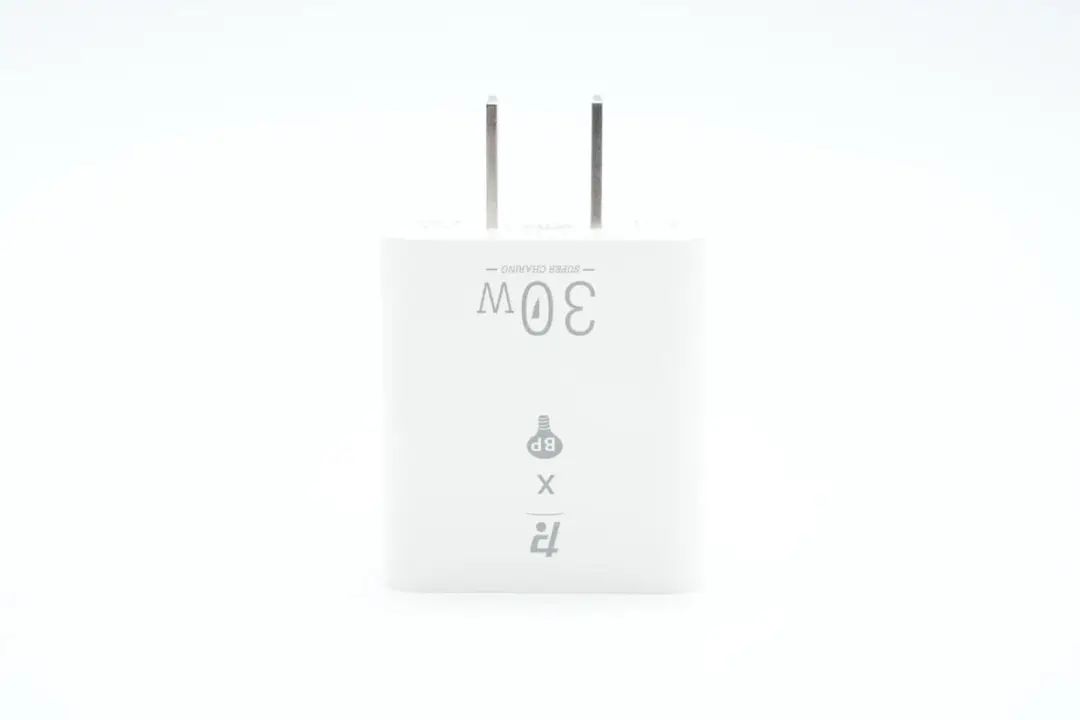

機身正面印有品牌聯名logo以及30W超級快充字樣。

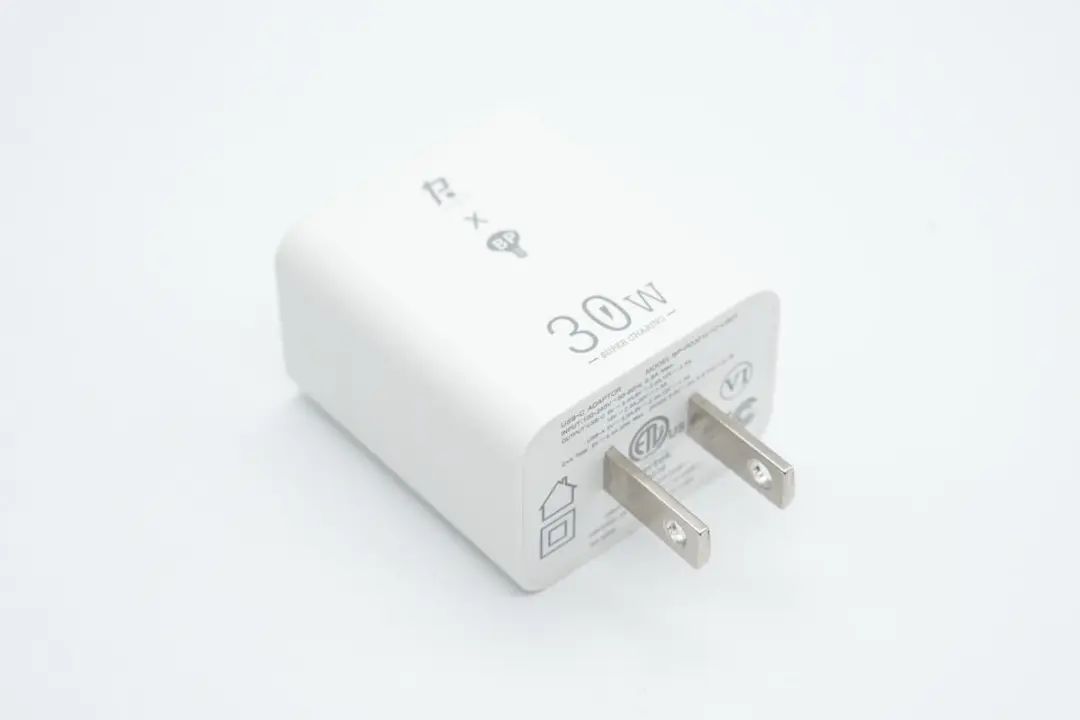

充電器配備固定式美規插腳。

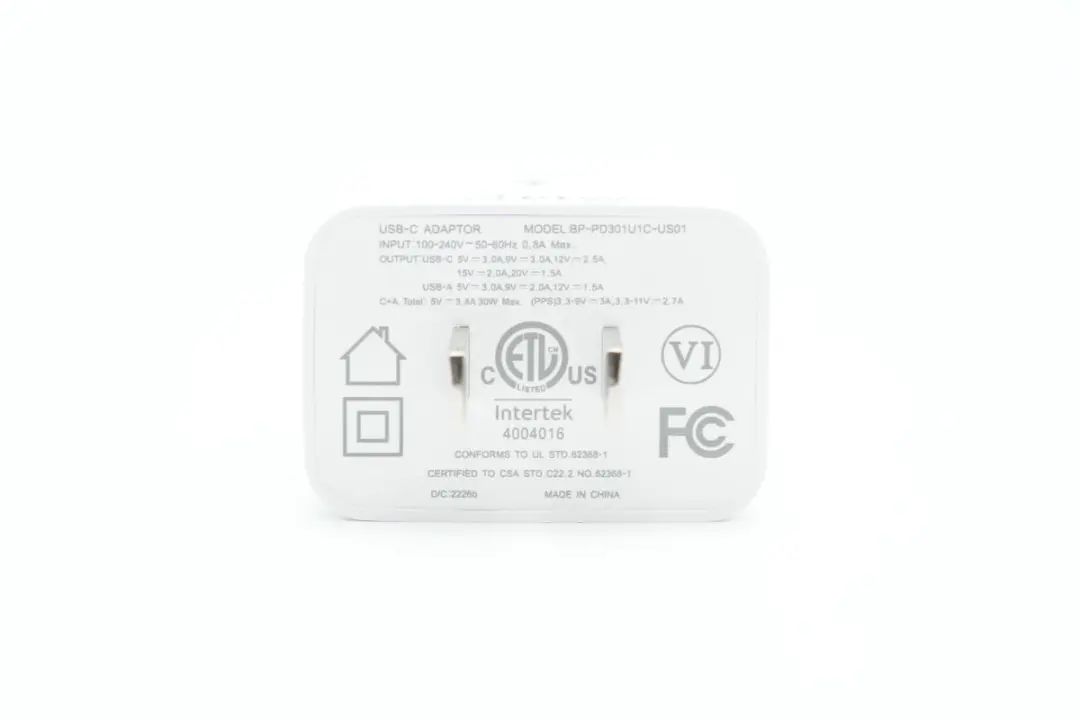

輸入端外殼印有充電器參數

型號：BP-PD301U1C-US01

輸入：100-240V~50/60HZ 0.8A

USB-C輸出：5V3A、9V3A、12V2.5A、15V2A、20V1.5A

PPS：3.3-9V3A、3.3-11V2.7A

USB-A輸出：5V3A、9V2A、12V1.5A

C+A總輸出：5V3.4A

充電器已經通過了ETL、FCC認證，以及VI級能效認證。

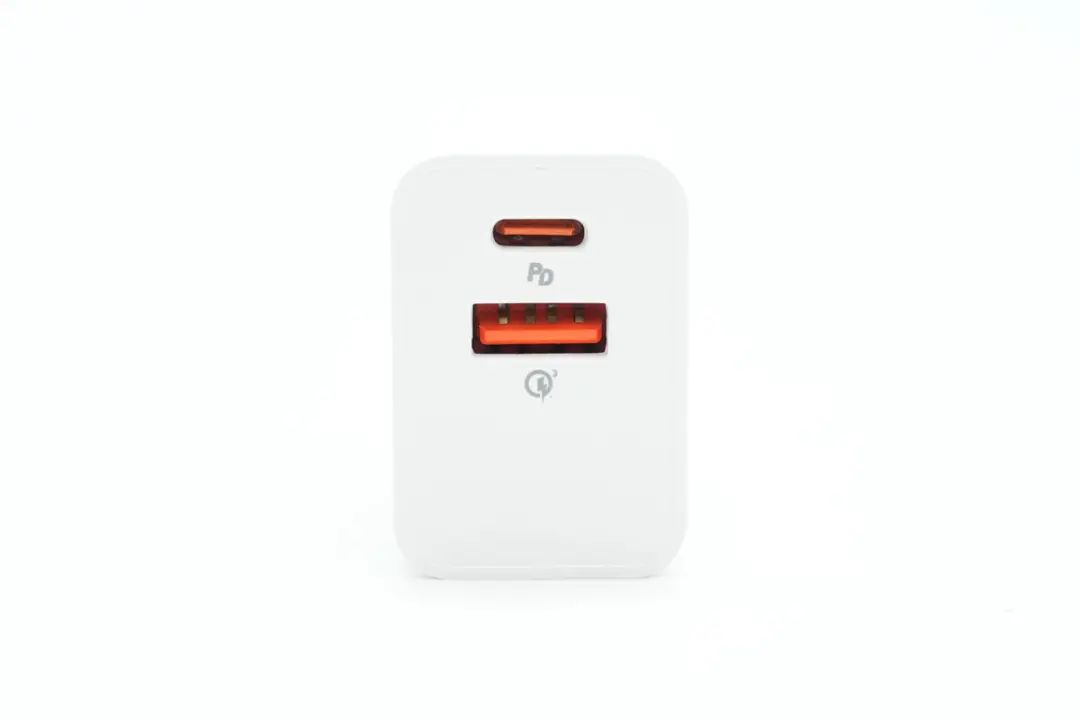

輸出端配備1A1C雙輸出接口，均為橘紅色膠芯。

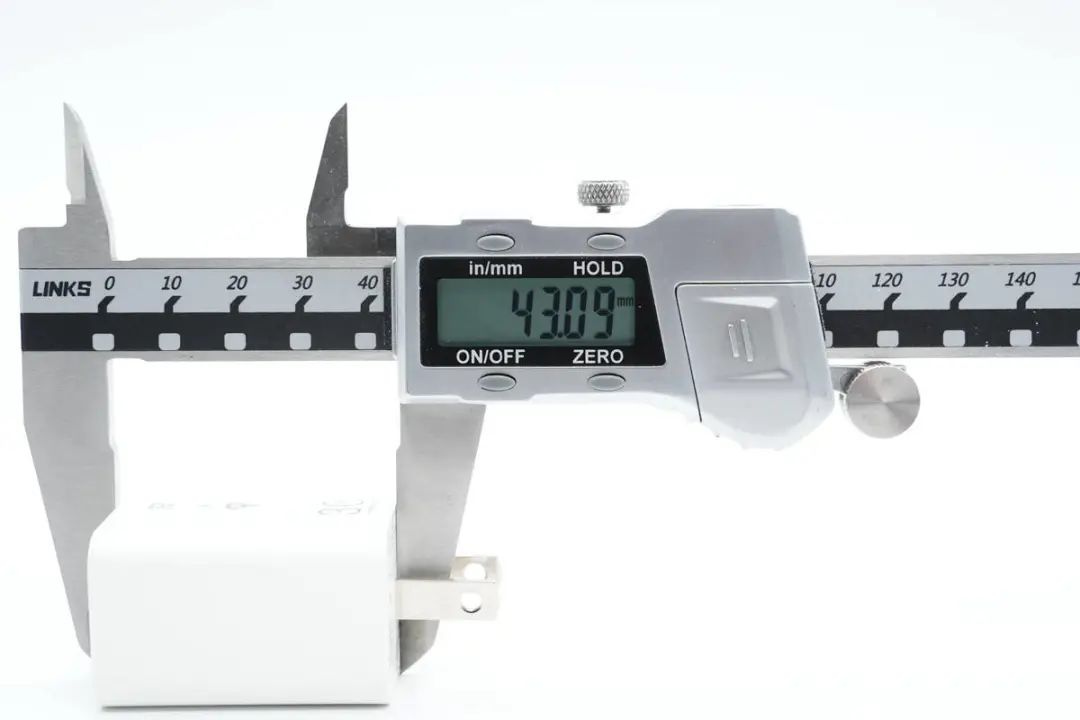

測得充電器機身高度為43.09mm。

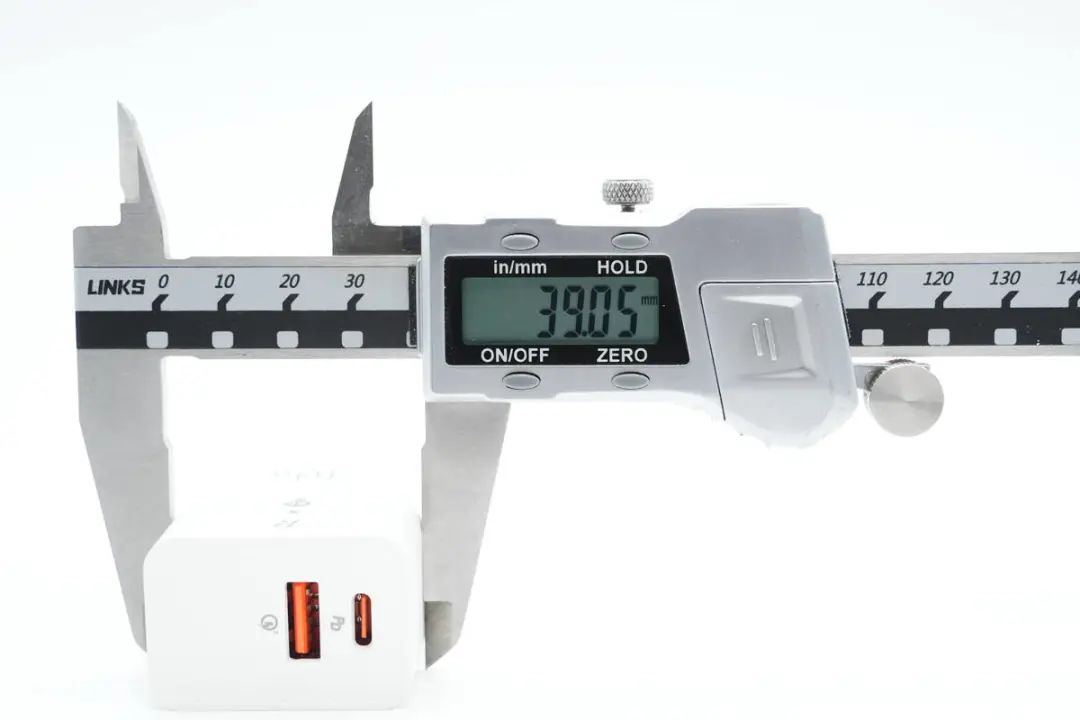

寬度為39.05mm。

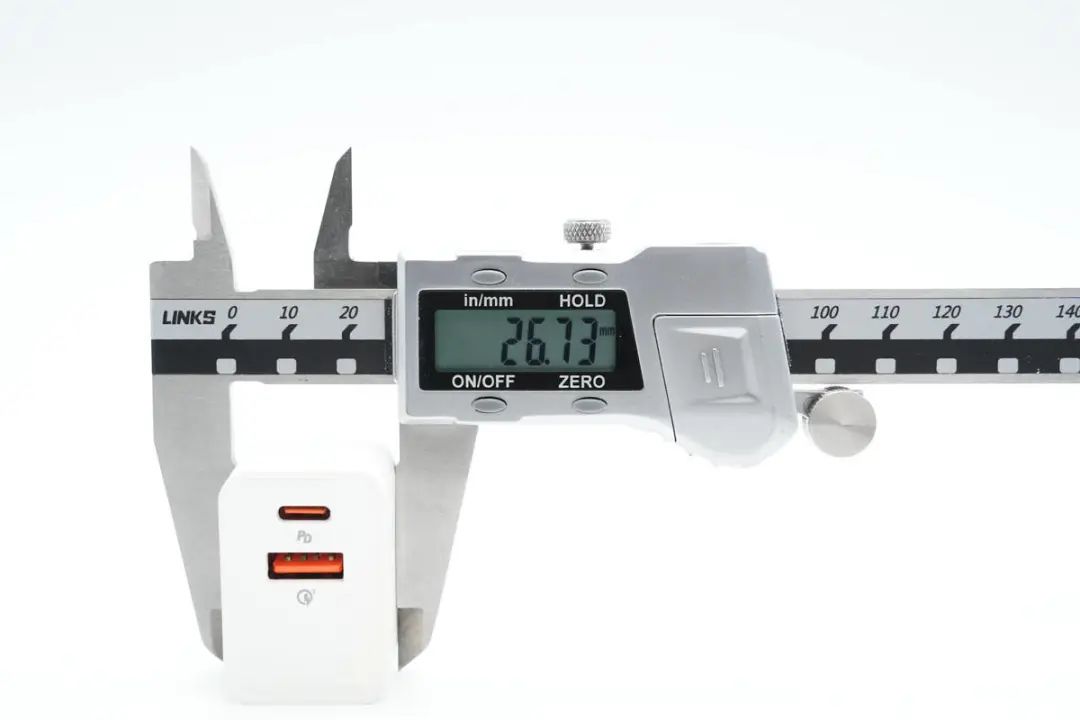

厚度為26.73mm。

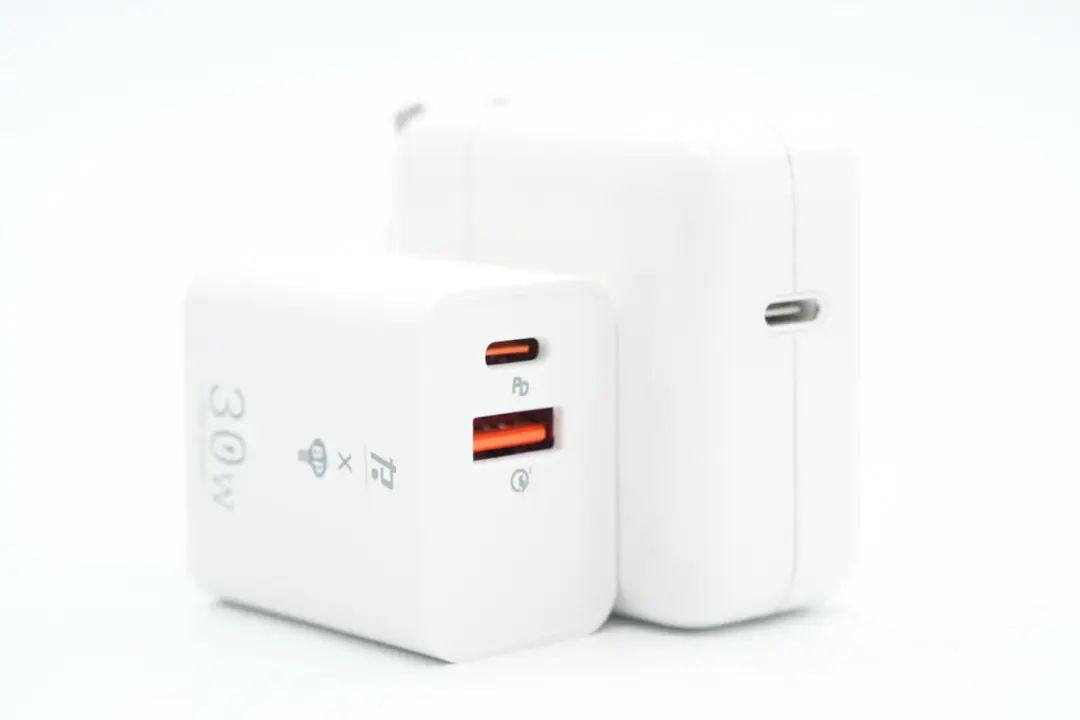

和蘋果30W充電器對比，體積要小很多。

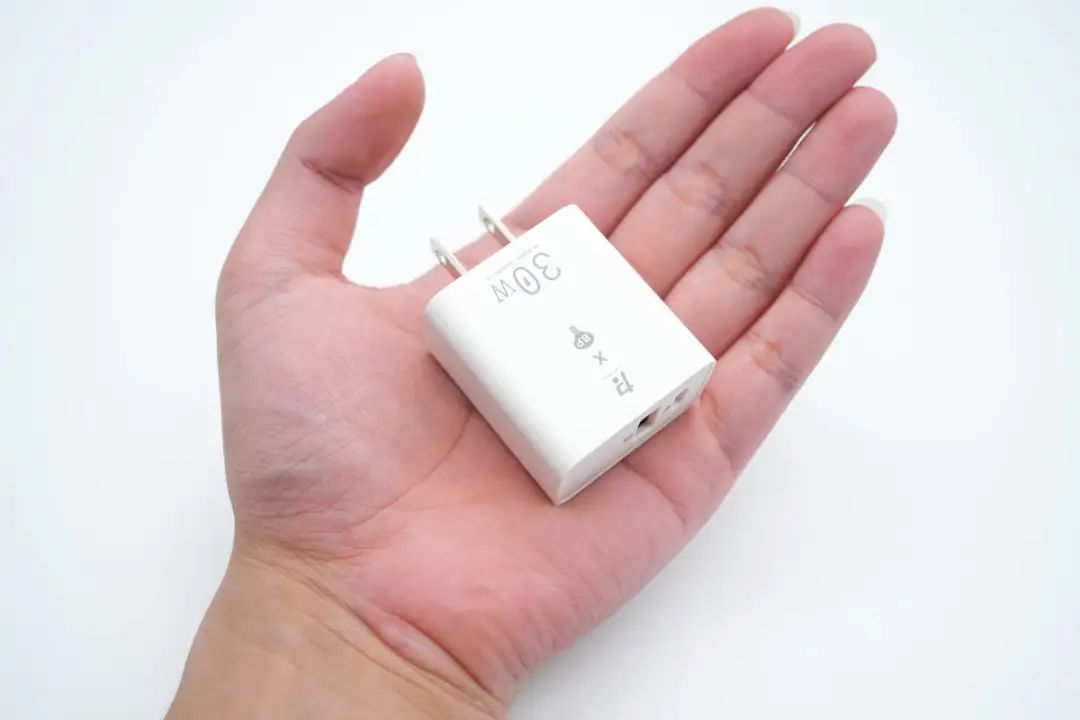

拿在手上的大小直觀感受。

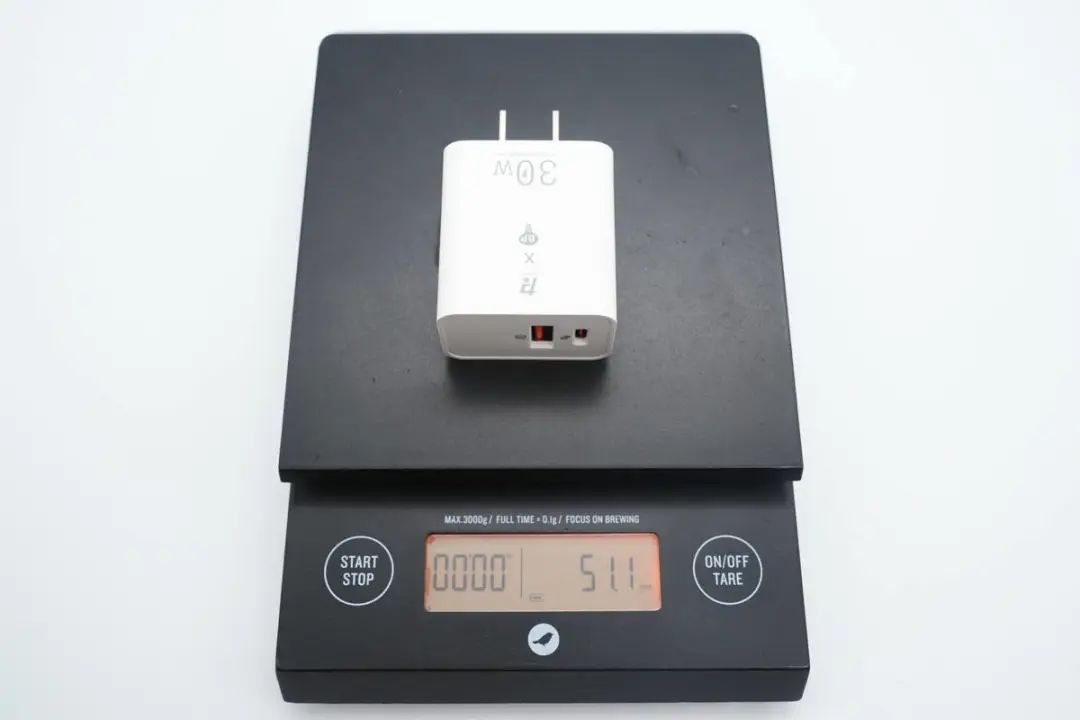

凈重約為51g。

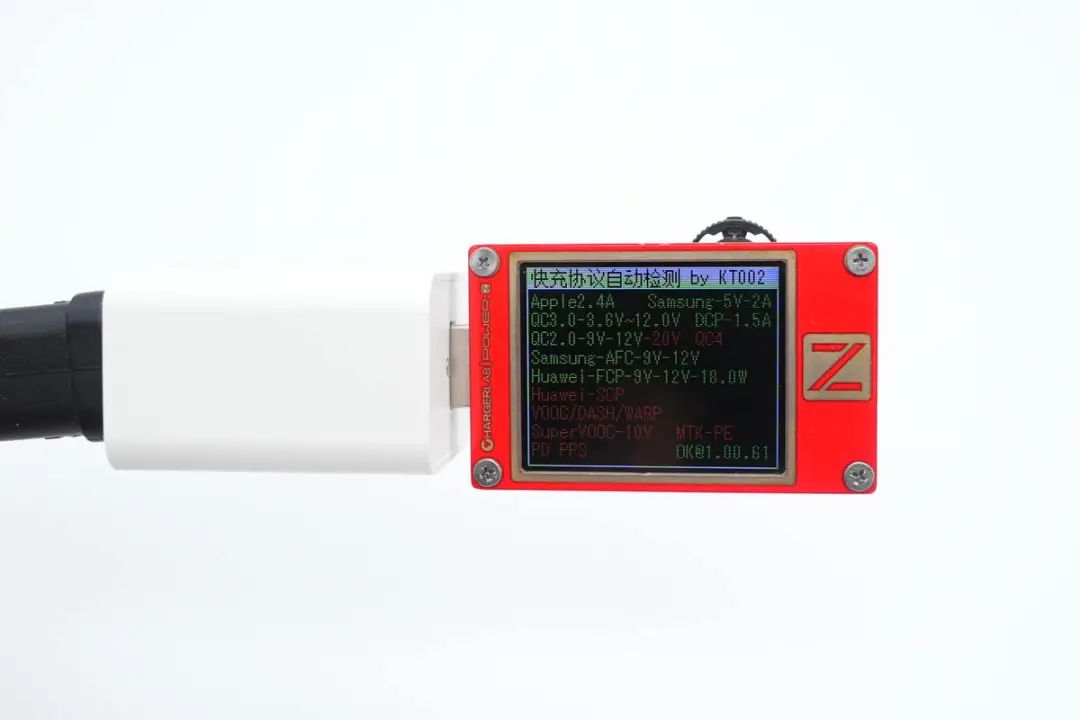

使用ChargerLAB POWER-Z KT002測得USB-A口支持QC2.0/3.0、AFC、FCP快充協議。

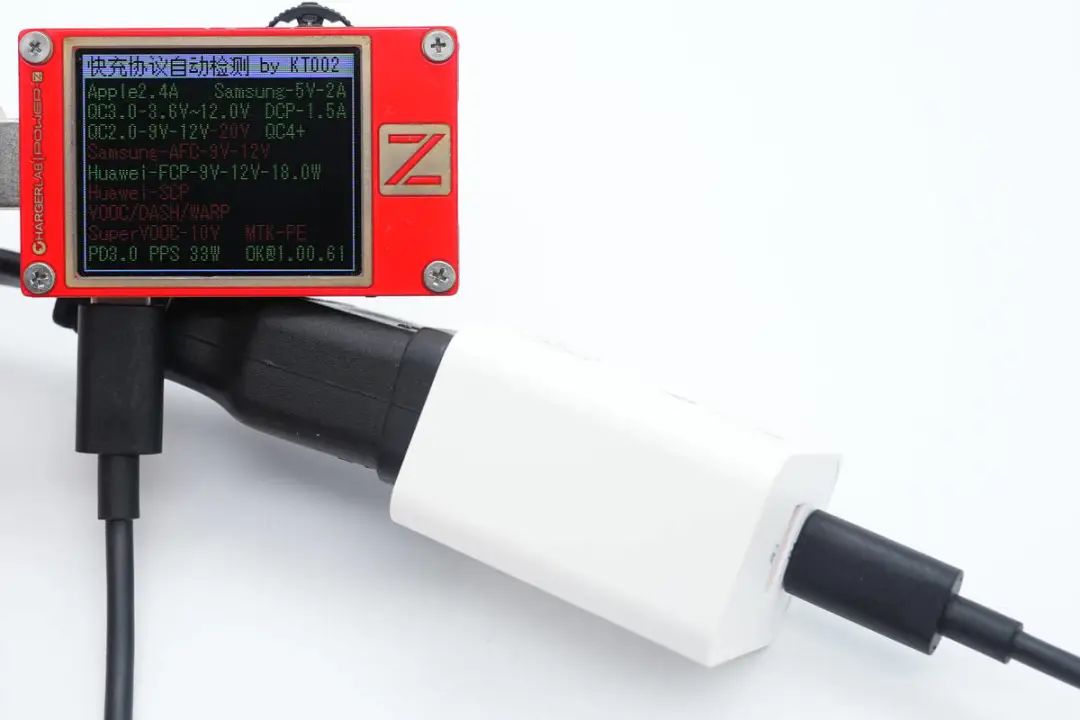

測得USB-C口支持QC2.0/3.0、FCP、PD3.0、PPS快充協議。

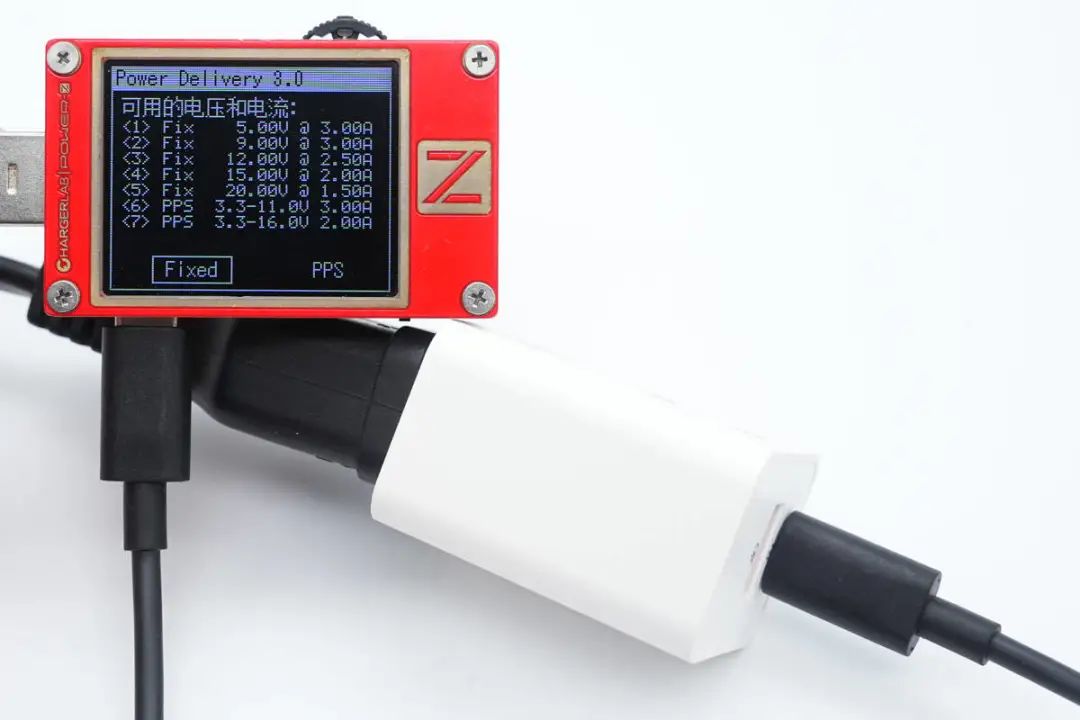

PDO報文顯示C口還具備5V3A、9V3A、12V2.5A、15V2A、20V1.5A五組固定電壓檔位，以及3.3-11V3A、3.3-16V2A兩組PPS電壓檔位。

輝越光電30W充電器拆解

看完了輝越光電這款30W充電器的外觀、尺寸和測試，下面就拆解這款充電器，看看內部的做工和用料如何。

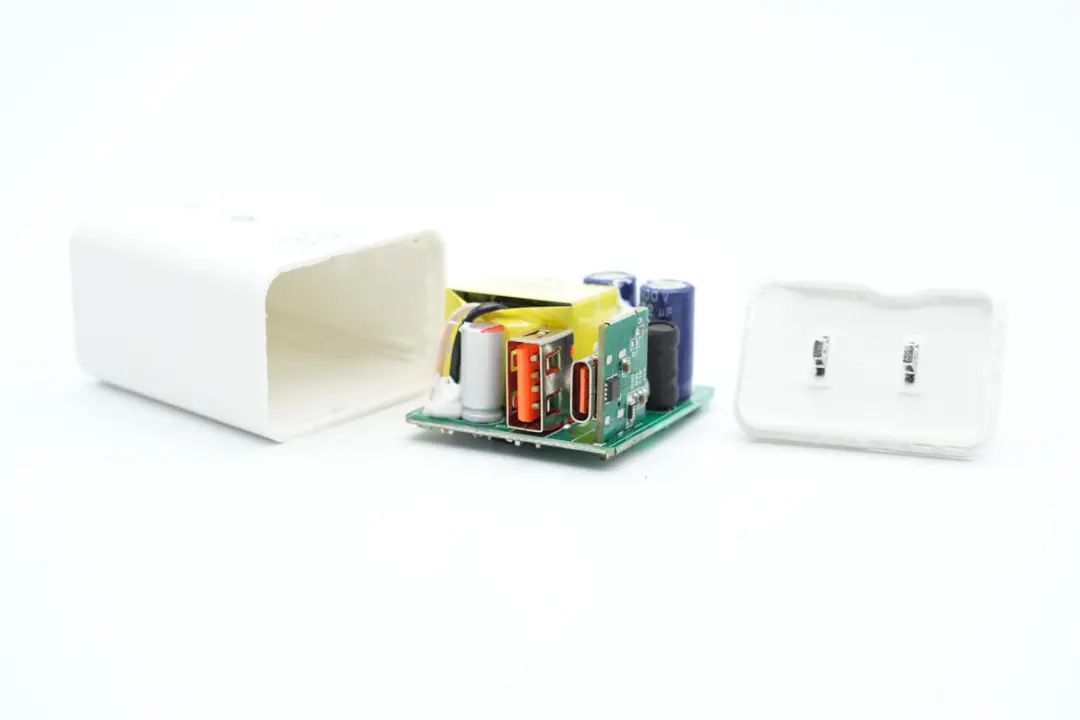

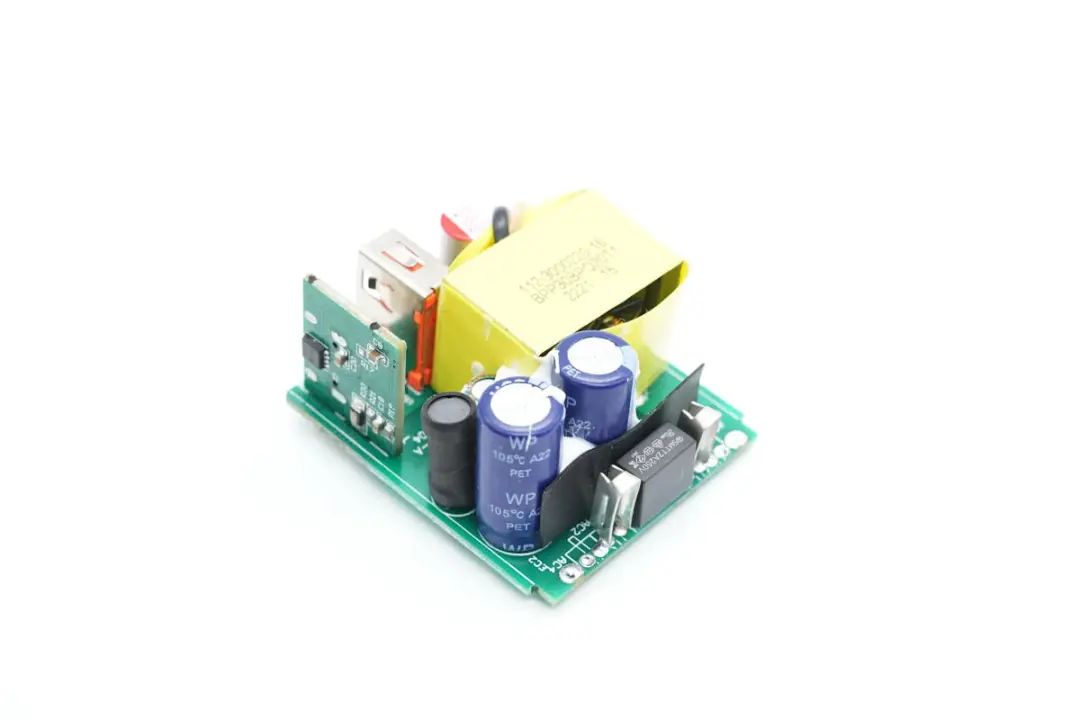

沿外殼接縫拆開充電器外殼，取出內部PCBA模塊。

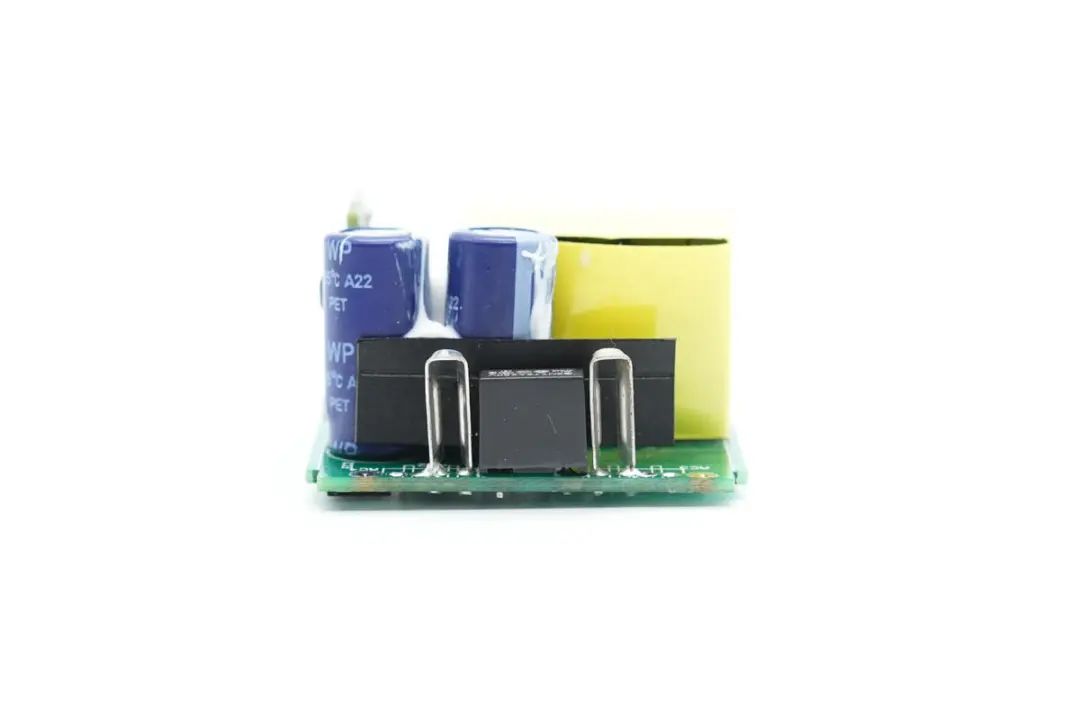

充電器PCBA模塊通過夾片夾住插腳進行供電，夾片后方是一片麥拉片，與電解電容絕緣。

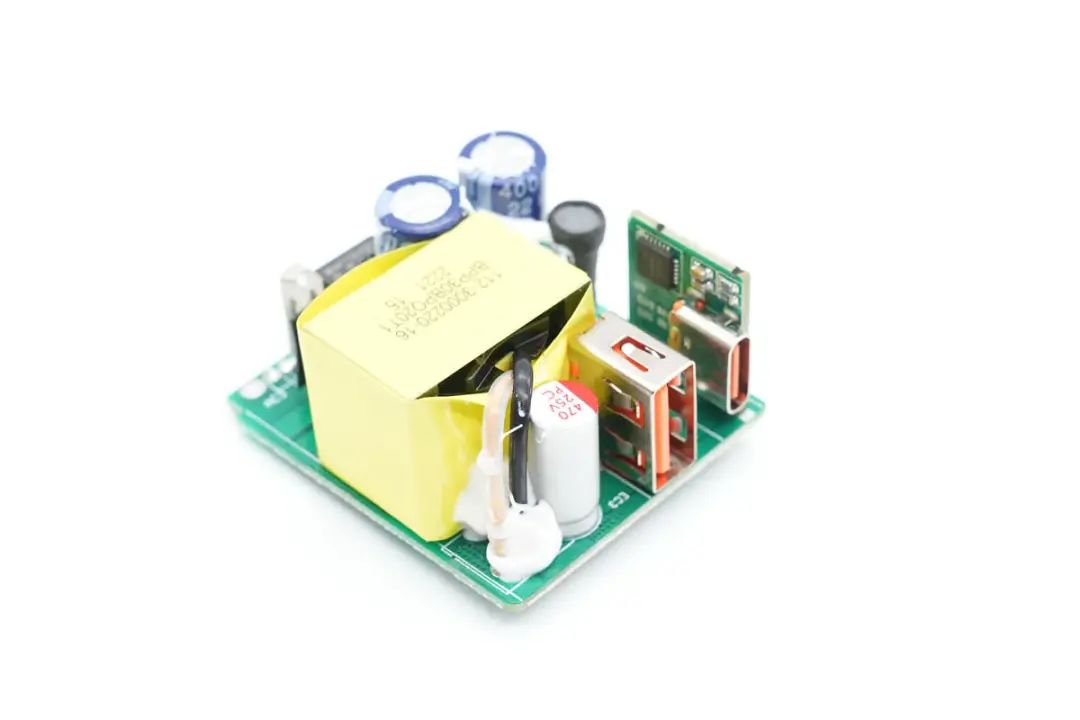

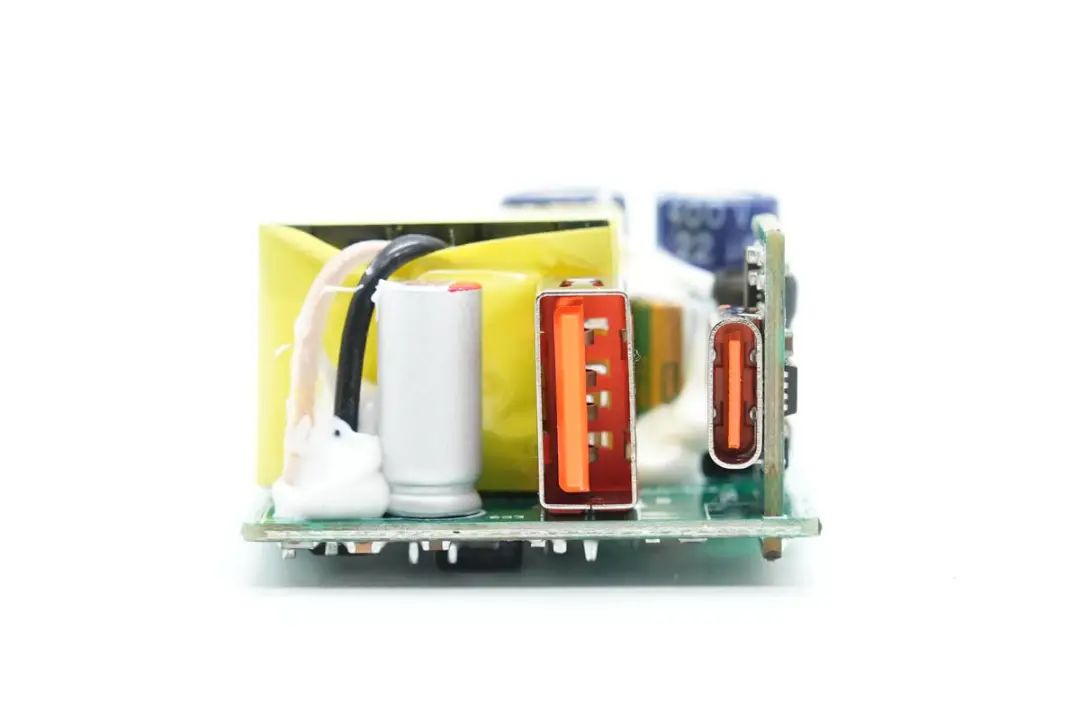

輸出側焊接濾波固態電容，USB-A母座，垂直小板上焊接USB-C母座和協議芯片。

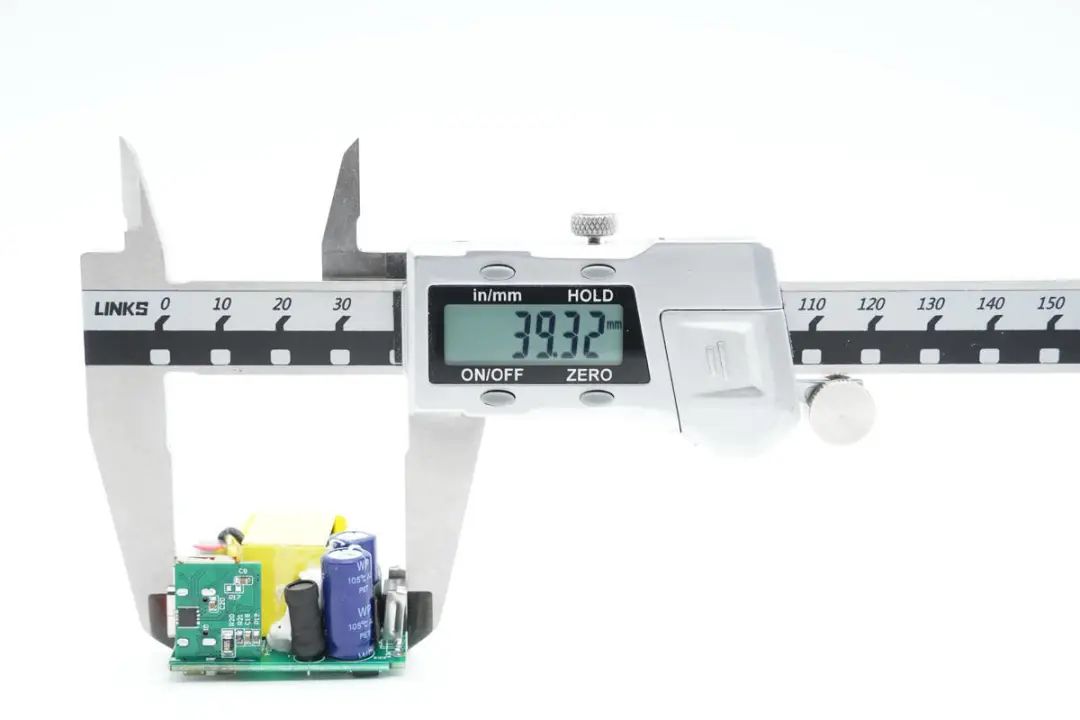

使用游標卡尺測得PCBA模塊長度約為39.32mm。

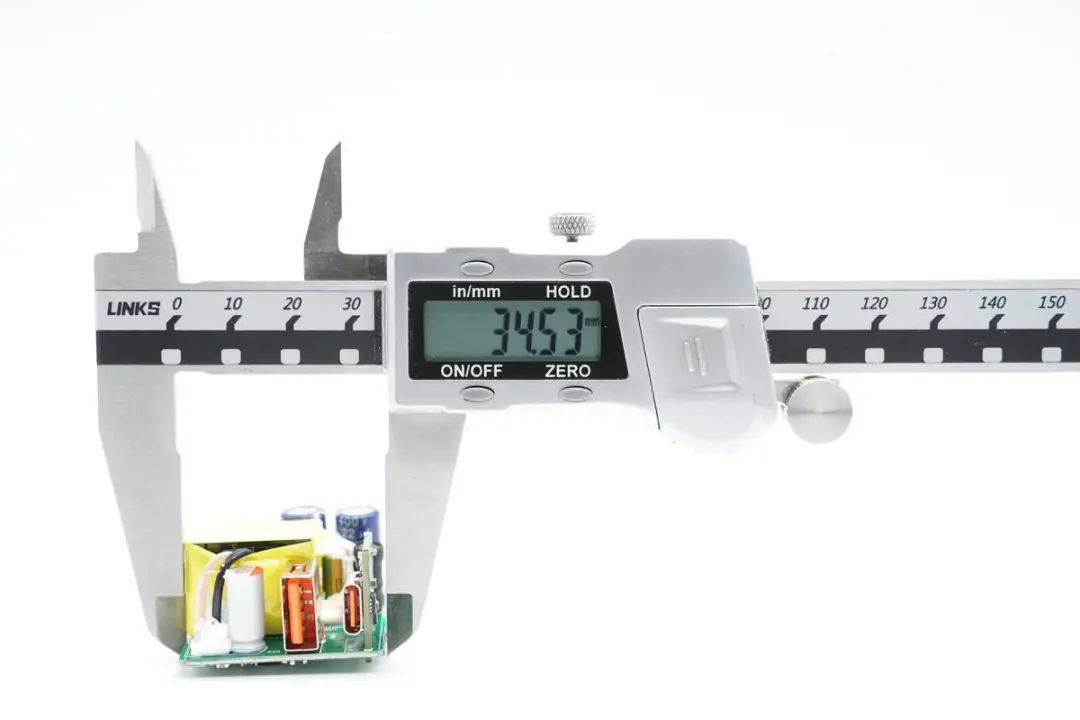

PCBA模塊寬度約為34.53mm。

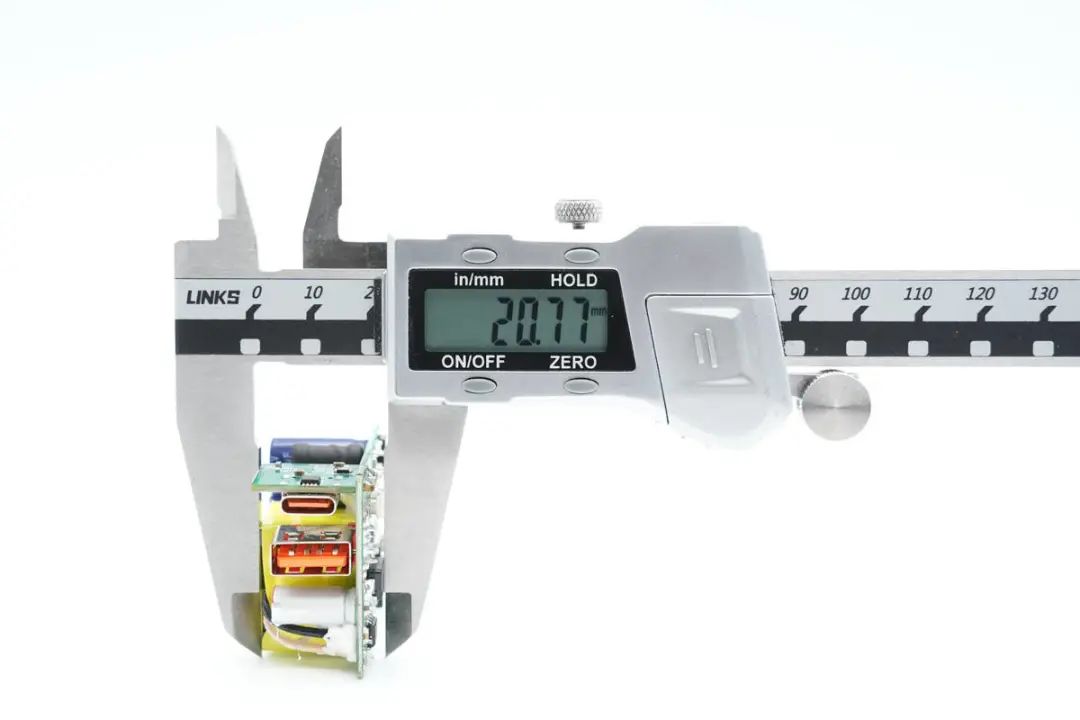

PCBA模塊厚度約為20.77mm。

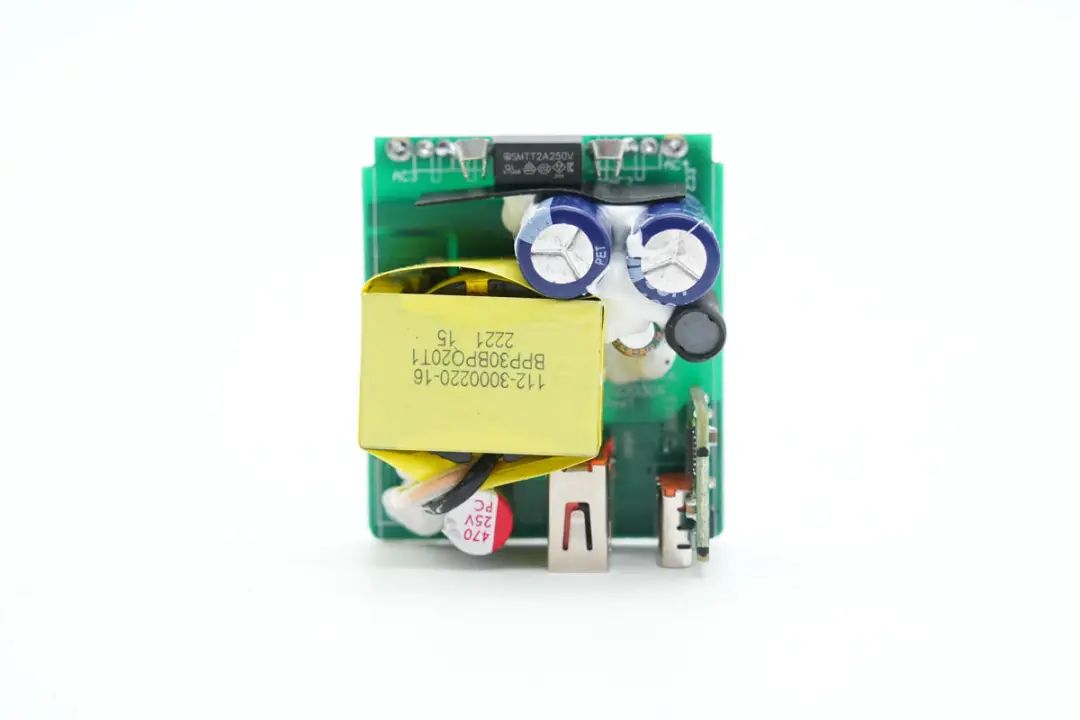

PCBA模塊正面一覽，輸入端焊接保險絲，右上角為高壓電解電容濾波，左側為變壓器，變壓器下方為固態電容用于輸出濾波，右下角為輸出母座。

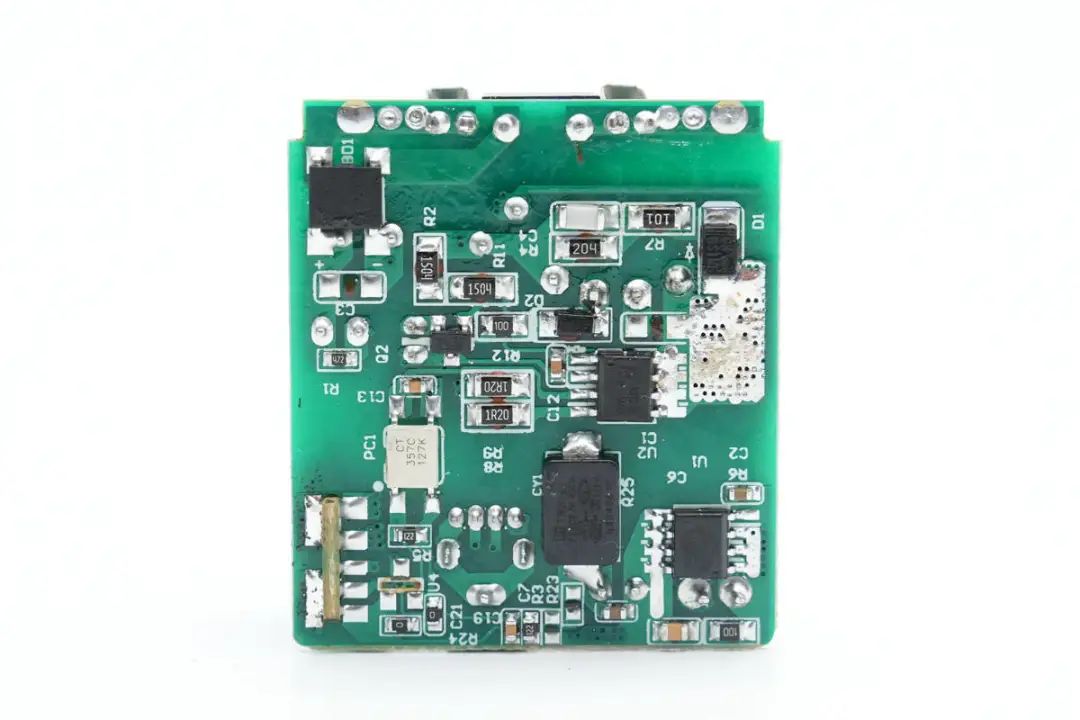

PCBA背面焊接兩顆高集成芯片分別用于初級開關電源和次級同步整流，左上角為整流橋，左側焊接反饋光耦，右側是一顆貼片Y電容。

通過對充電器PCBA的觀察，輝越光電30W充電器采用高頻QR開關電源，同步整流的架構，輸出電壓由協議芯片通過光耦反饋控制調節，滿足快充不同電壓的輸出需求，實現單口快充，雙口5V的輸出策略。下面就從輸入端開始了解各個器件。

充電器輸入端一覽，夾片之間焊接一顆保險絲。

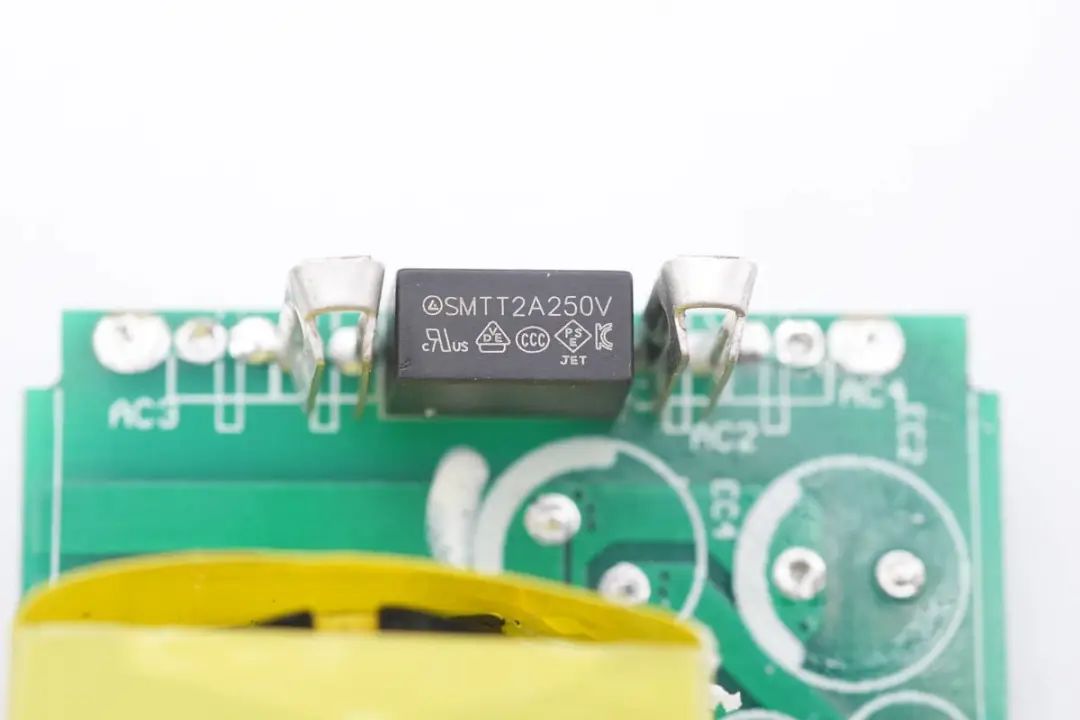

延時保險絲規格為2A 250V。

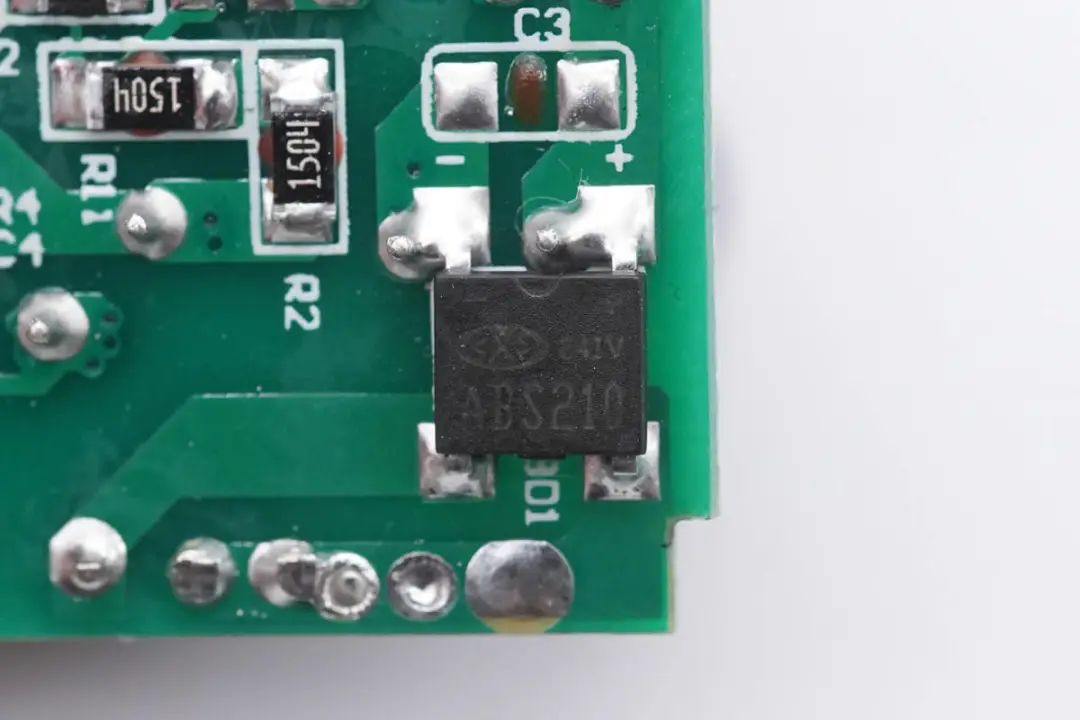

輸入端整流橋型號為ABS210，2A 1000V。

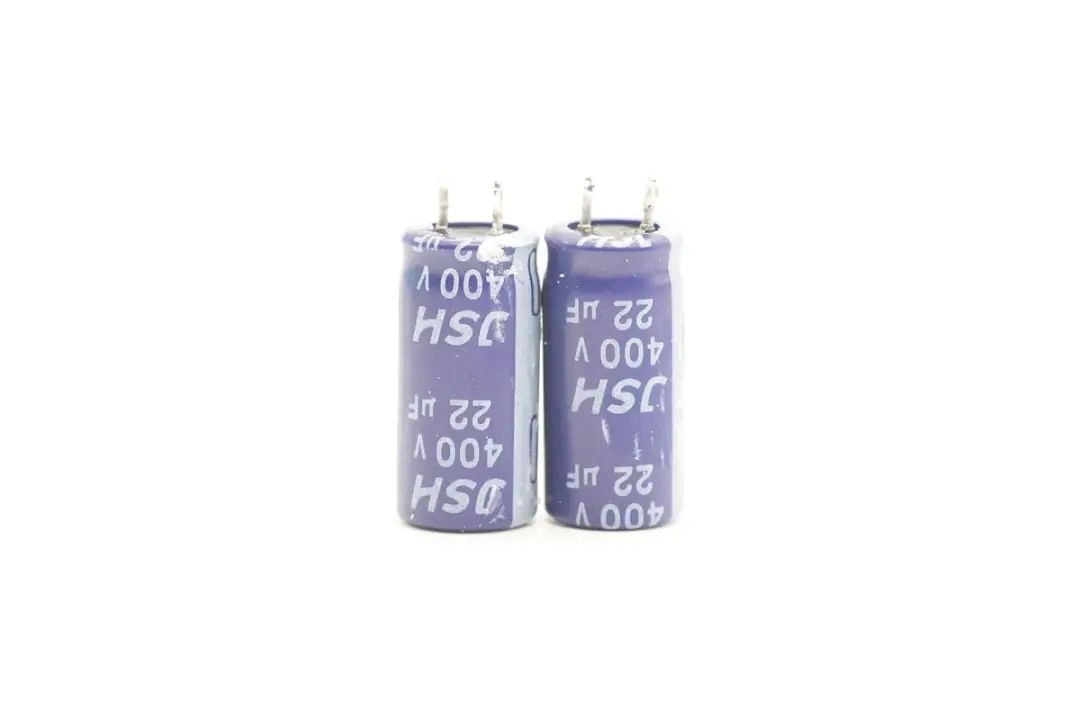

兩顆高壓濾波電解電容來自JSH萬京源，規格為400V 22μF。

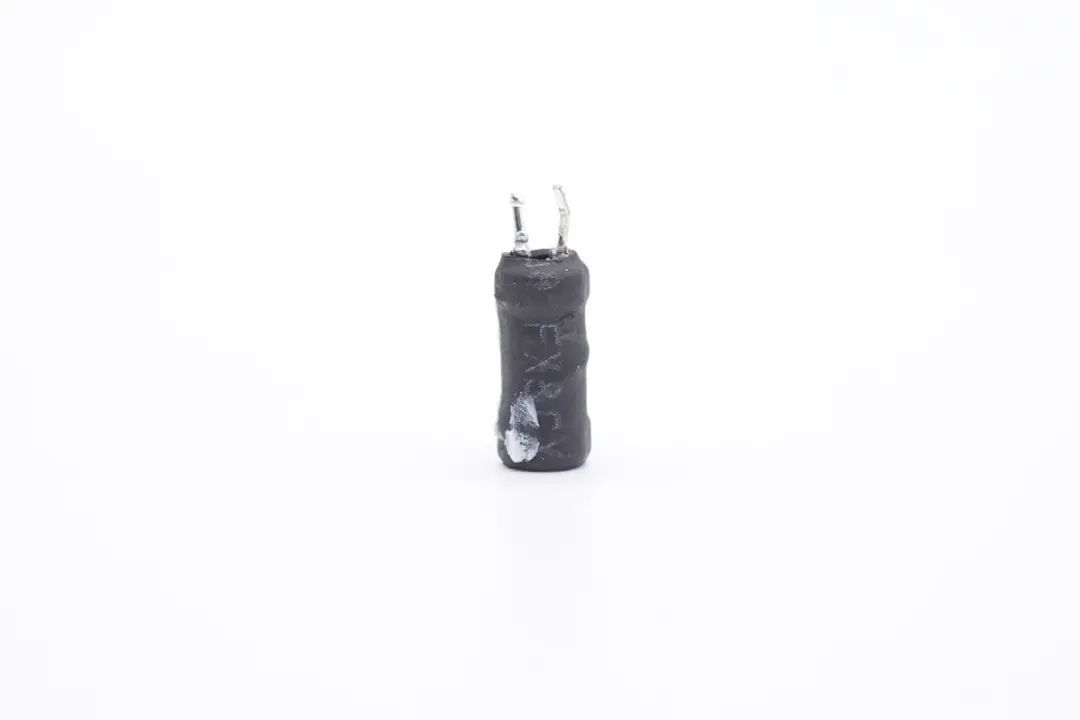

差模電感采用工字磁芯繞制，外套熱縮管絕緣。

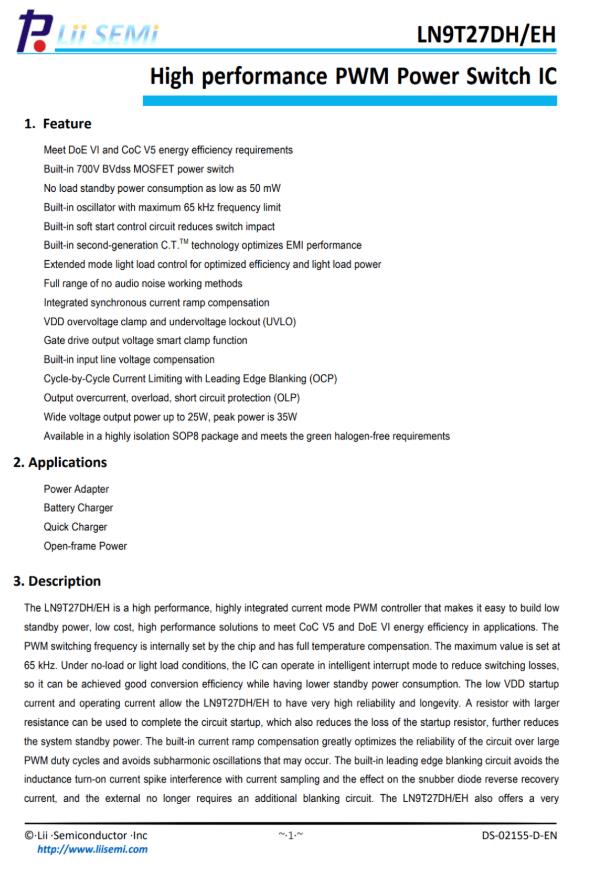

開關電源初級芯片采用力生美 LN9T27EH，這是一顆內置700V耐壓，1Ω導阻開關管的開關電源芯片，采用電流模式控制，具有低待機功耗，低成本以及高性能優勢，待機功耗低至50mW，內置的軟啟動電路可以降低開關沖擊，增強的輕載控制優化了轉換效率，芯片內置逐周期電流限制，支持輸出過流、過載和短路保護，支持35W功率輸出。

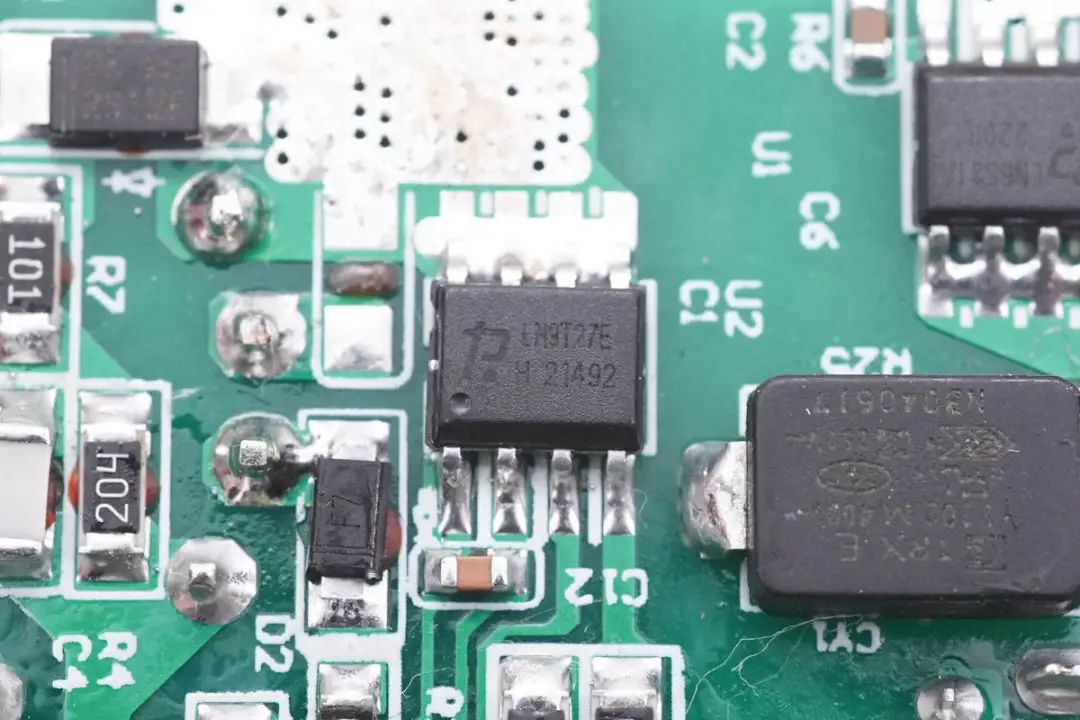

LN9T27EH內置開關管的源極通過大面積銅箔散熱，無需輔助散熱措施即可滿足30W功率輸出。

力生美 LN9T27EH 采用SOP8封裝，適用于快充適配器，電池充電器以及電源適配器應用。

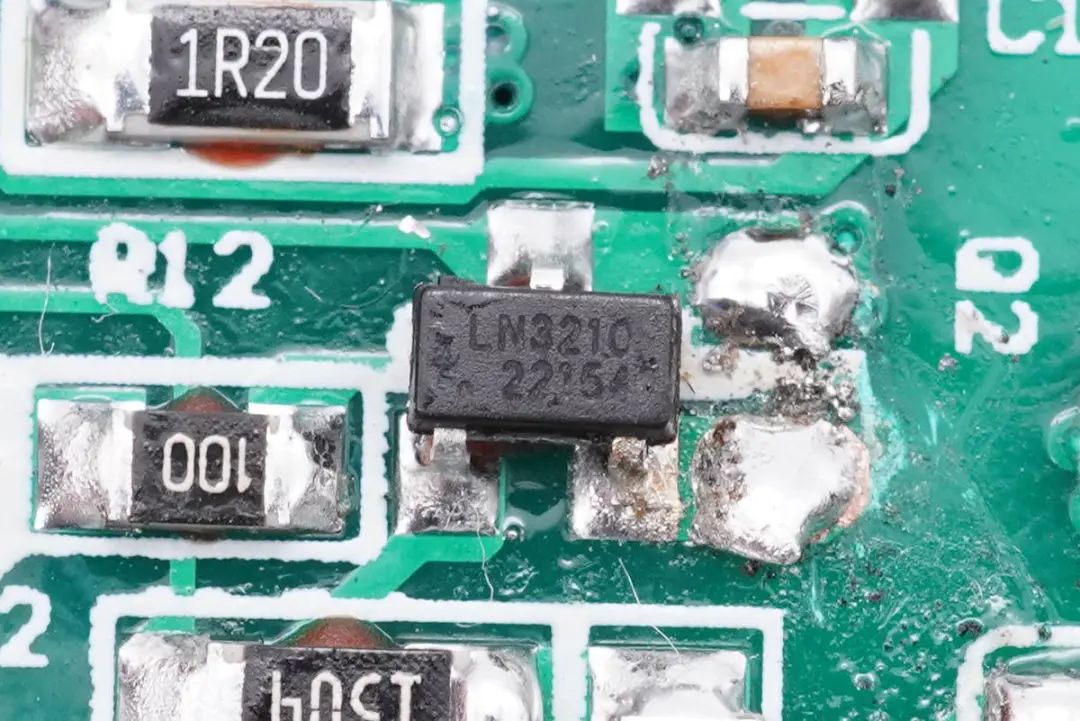

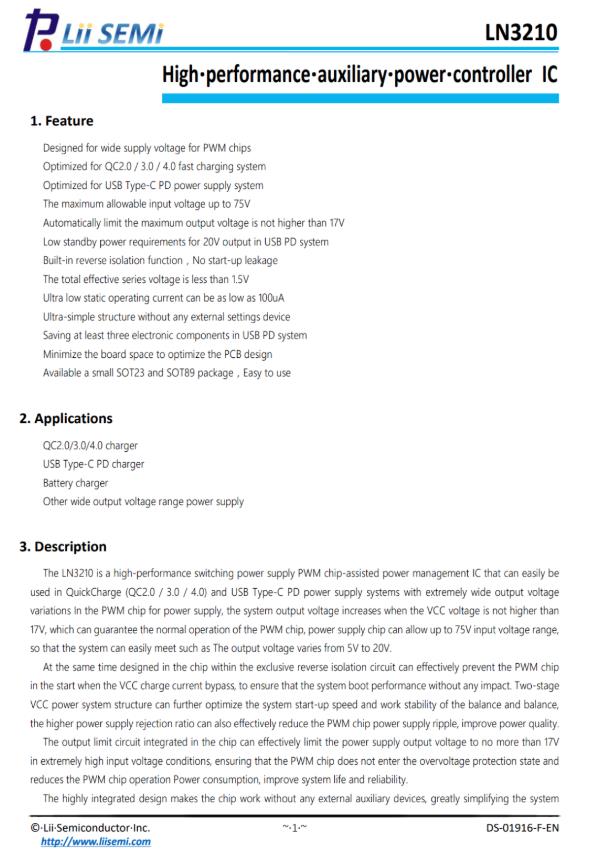

力生美LN3210是一顆高性能開關電源控制器供電芯片，支持寬范圍電壓輸入，為USB PD以及QC快充電源優化，輸入電壓可達75V，輸出電壓不高于17V，具有低待機功耗，內置反向隔離功能，簡化寬范圍開關電源供電電路設計，降低器件數量，節省占板面積。

力生美 LN3210 具有SOT23和SOT89封裝，器件僅3個引腳，使用方便，適用于快充電源等寬電壓輸出的開關電源應用。

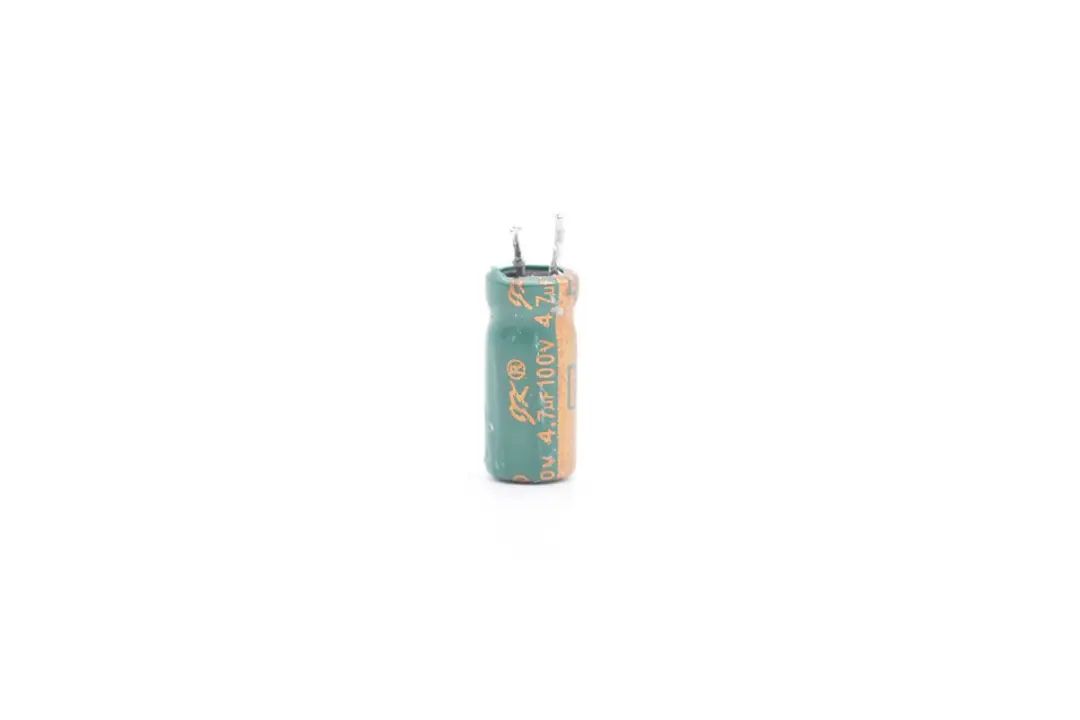

為初級主控芯片供電的電解電容，來自軍康，規格為4.7μF 100V。

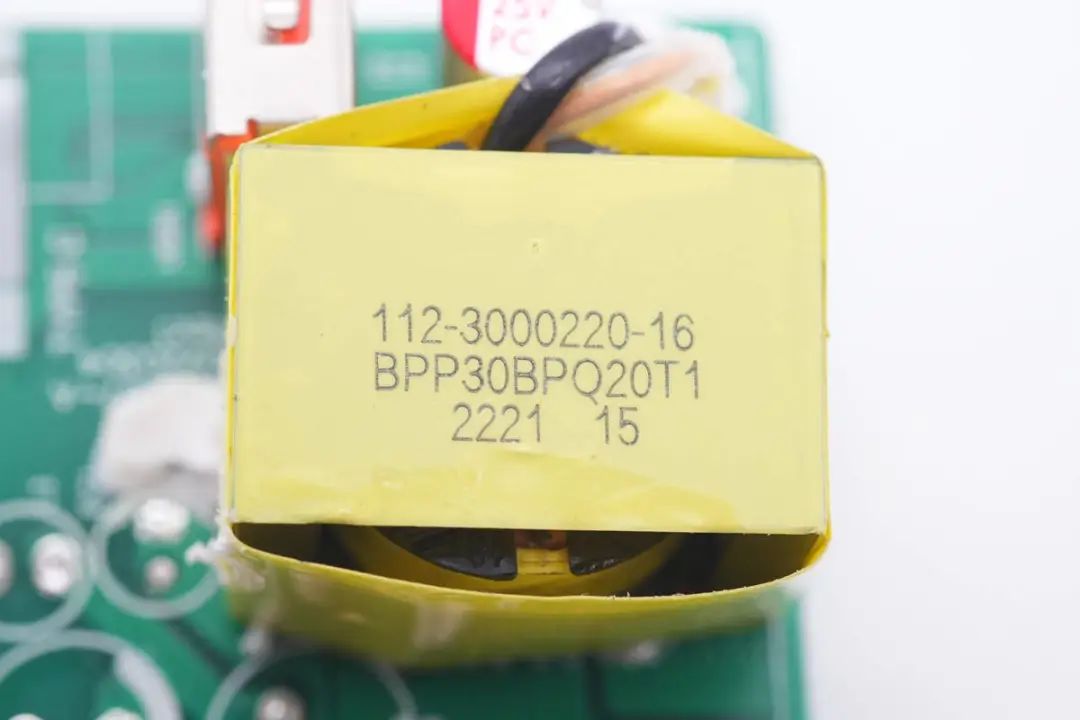

變壓器采用PQ20磁芯，外層使用絕緣膠帶嚴密纏繞，頂部印有絲印信息，輸出采用多層絕緣線。

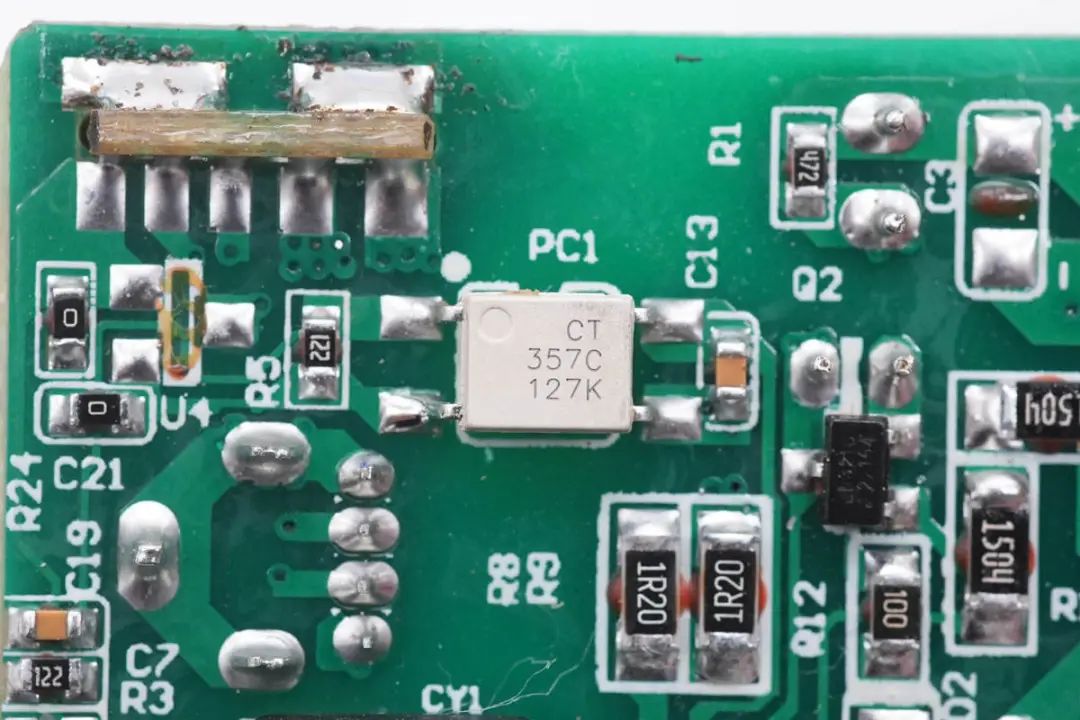

用于反饋調節輸出電壓的CT 357C光耦。

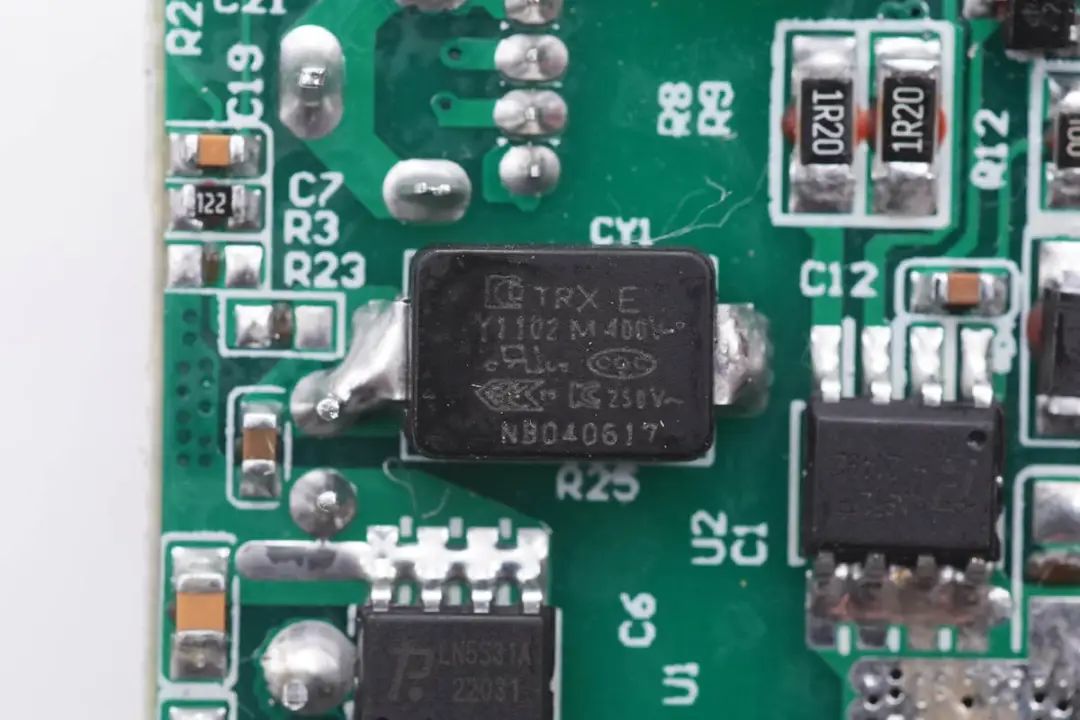

貼片Y電容來自四川特銳祥科技股份有限公司，型號TMY1102M，具有體積小、重量輕等特色，非常適合應用于氮化鎵快充這類高密度電源產品中。

特銳祥專注于被動元器件的研發、生產及銷售，注冊資本1億元。旗下有自主電容品牌兩類：SMD TRX及DIP TY電容器，TRX將致力于陶瓷材料的研究，以拓展更多品類的應用，為客戶提供更多的解決方案。

充電頭網了解到，特銳祥貼片Y電容除了被麥多多100W氮化鎵、OPPO 65W超級閃充氮化鎵充電器、聯想90W氮化鎵快充、努比亞65W氮化鎵充電器、倍思120W氮化鎵+碳化硅PD快充充電器等數十款大功率充電器使用外，也可應用于海陸通、第一衛、貝爾金等品牌20W迷你快充上，性能獲得客戶一致認可。

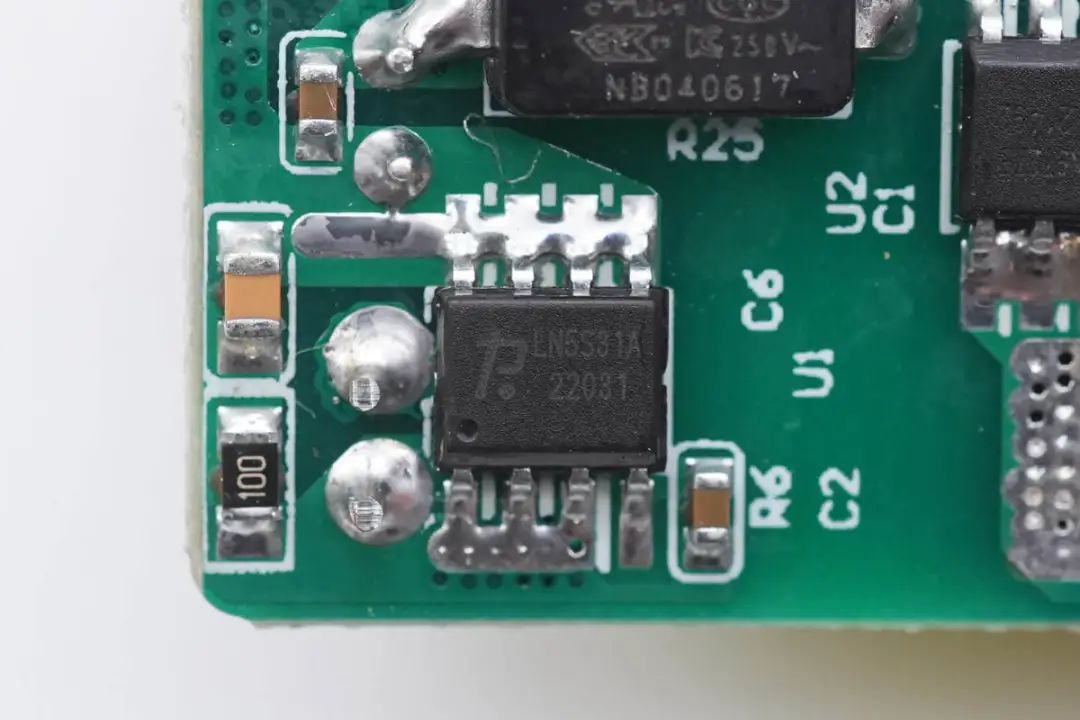

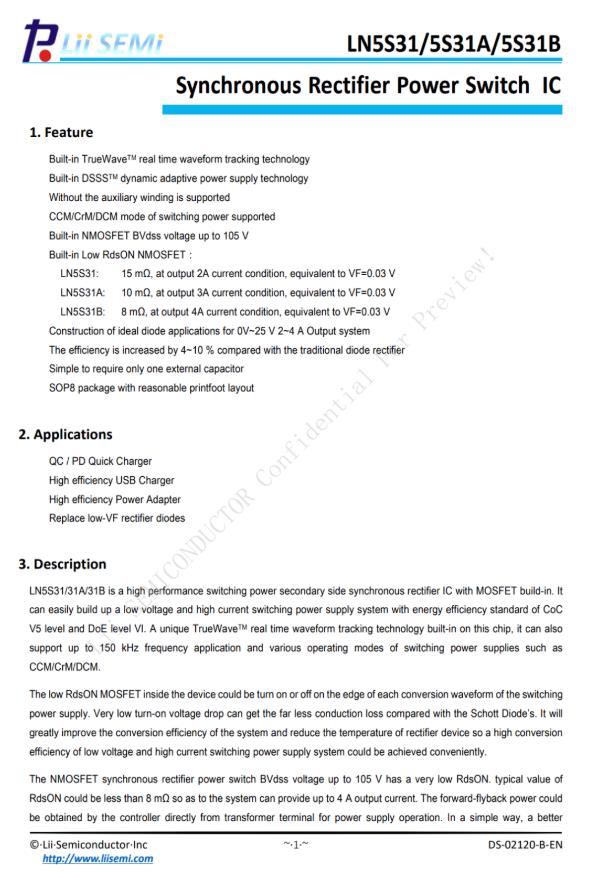

同步整流芯片同樣來自力生美，型號為L(zhǎng)N5S31A，內置TrueWave實時波形追蹤技術和DSSS動態自適應供電技術，無需輔助供電線圈，支持CCM/CrM/DCM工作模式，內置105V耐壓，10mΩ導阻同步整流管，支持0-25V應用，相比傳統二極管，整機效率可提升4~10%，外圍元件僅一顆電容。

力生美 LN5S31A 采用SOP8封裝，適用于USB PD快充及電源適配器等開關電源應用。

充電器輸出側一覽，焊接濾波電容，USB-A母座和一塊小板，USB-C母座和協議芯片都焊接在小板上。

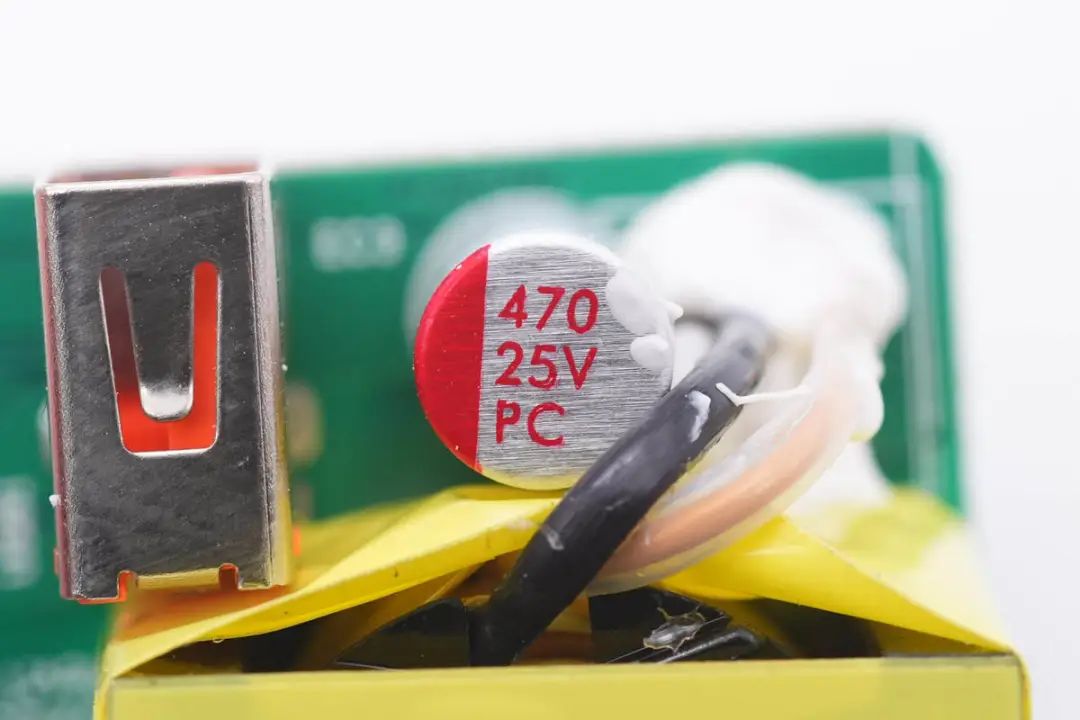

輸出濾波固態電容規格為470μF 25V，與變壓器輸出線打膠固定。

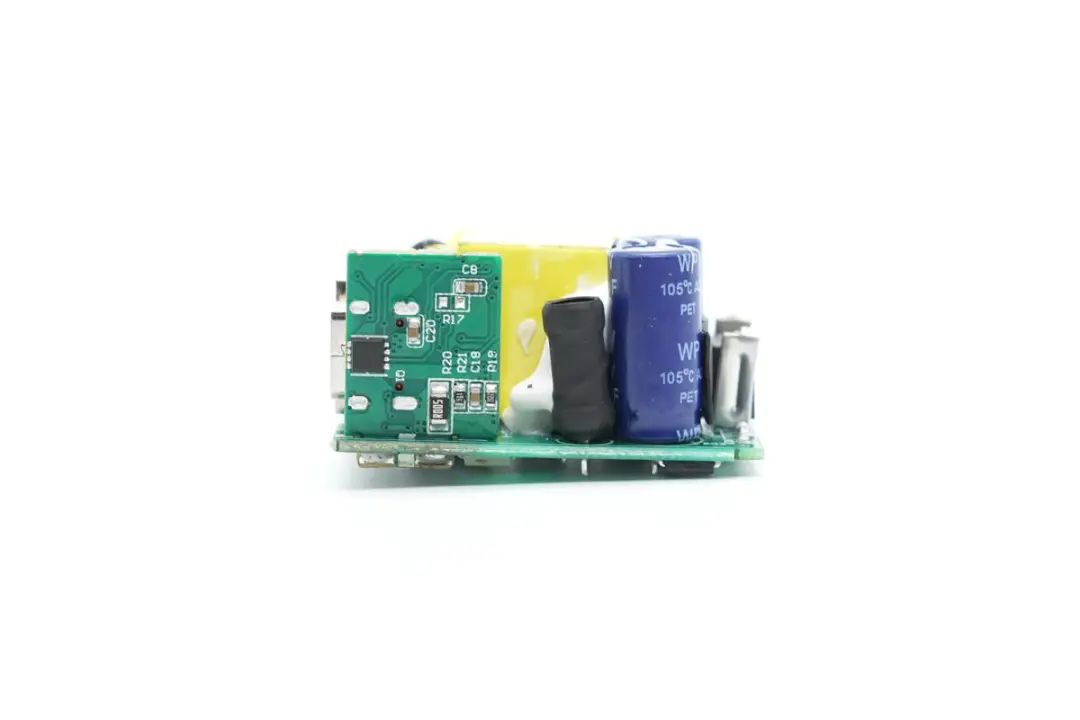

輸出USB-C母座焊接在垂直的小板上，小板上焊接VBUS開關管和電流取樣電阻，用于雙口快充控制。

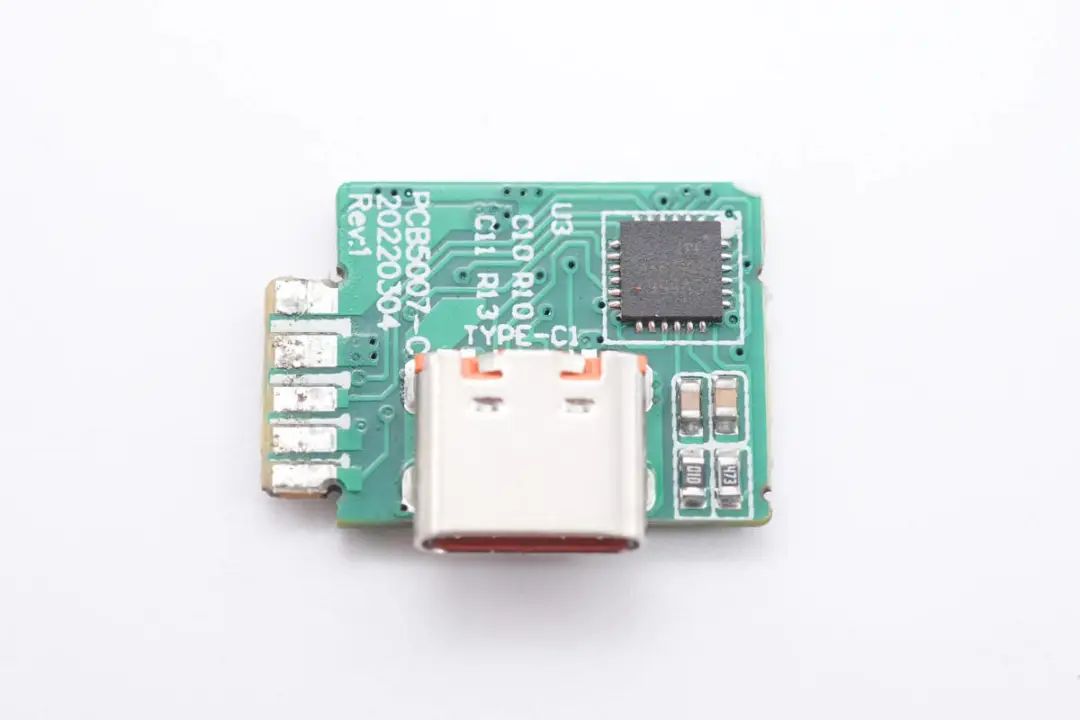

小板正面焊接USB-C母座和一顆協議芯片。

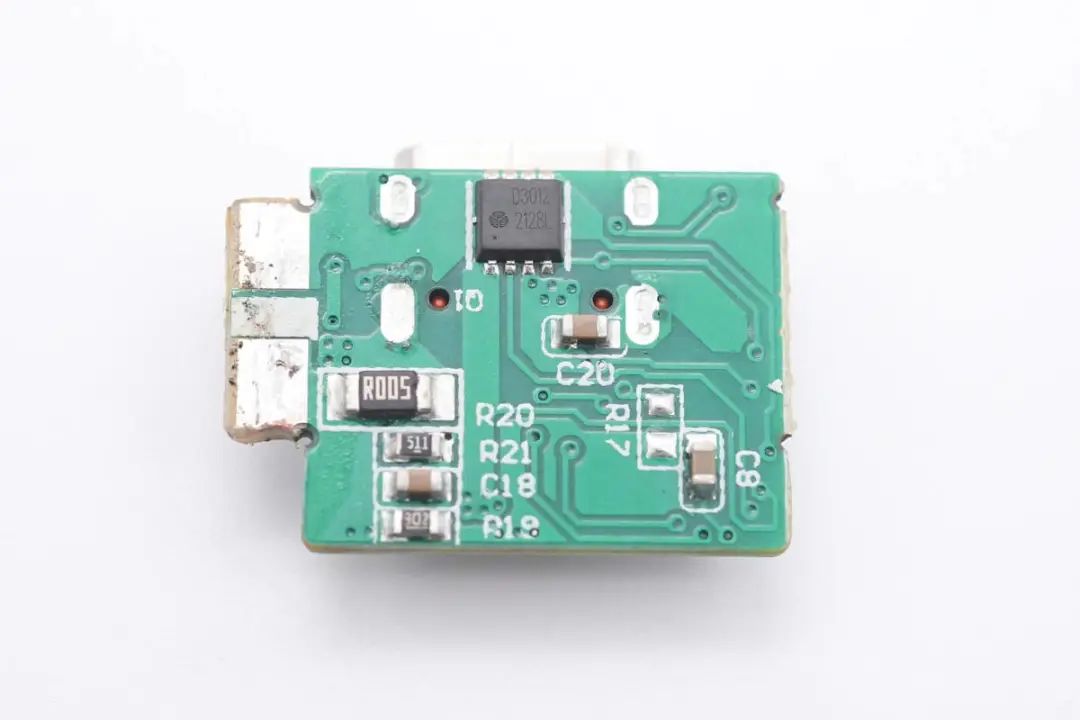

背面焊接一顆雙NMOS管和電流取樣電阻。

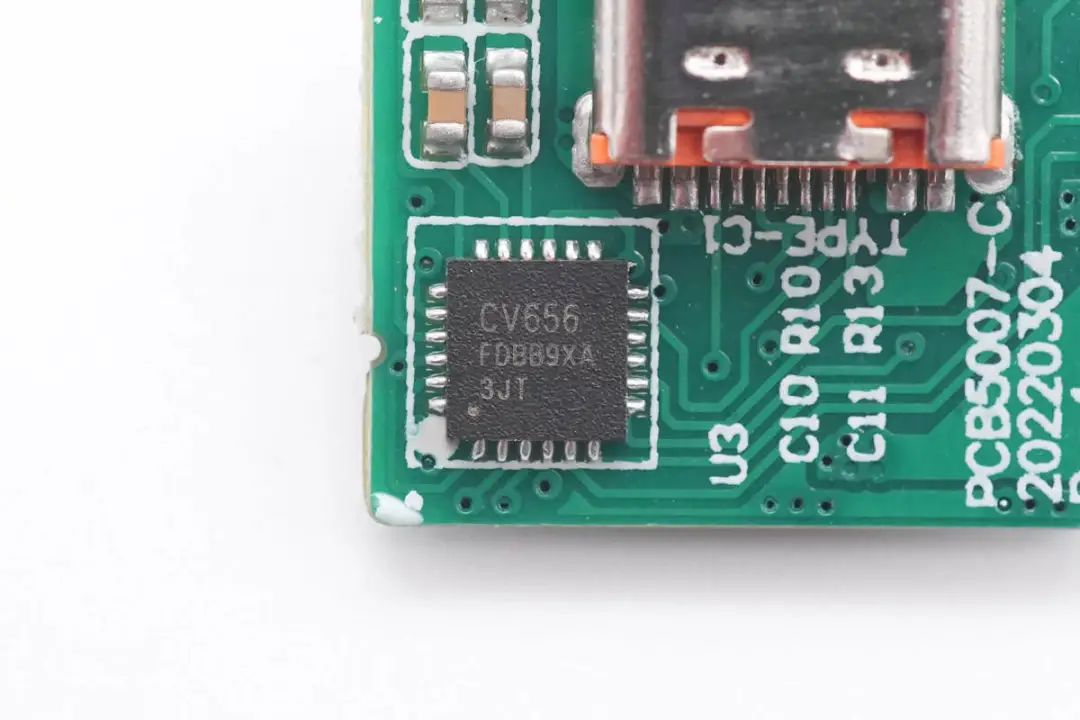

協議芯片絲印CV656，采用QFN-24封裝，支持雙口快充協議功能。

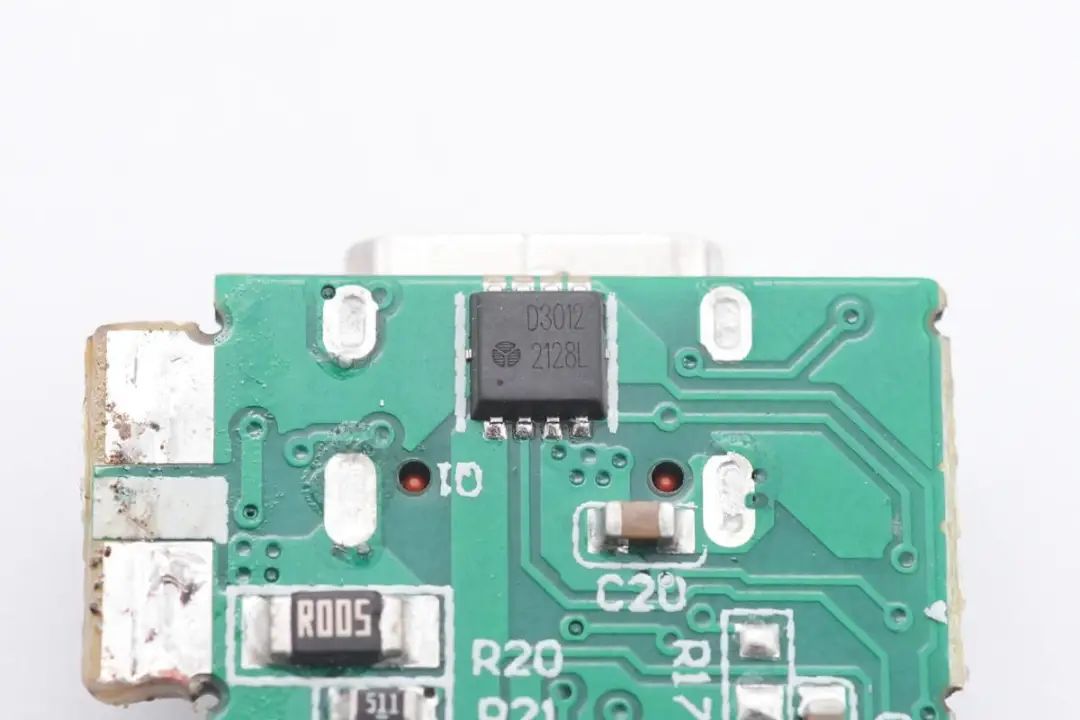

雙NMOS管絲印D3012，用于USB-C和USB-A口輸出控制，單口輸出時快充輸出，雙口同時輸出降為5V，左下角是USB-C接口的電流取樣電阻。

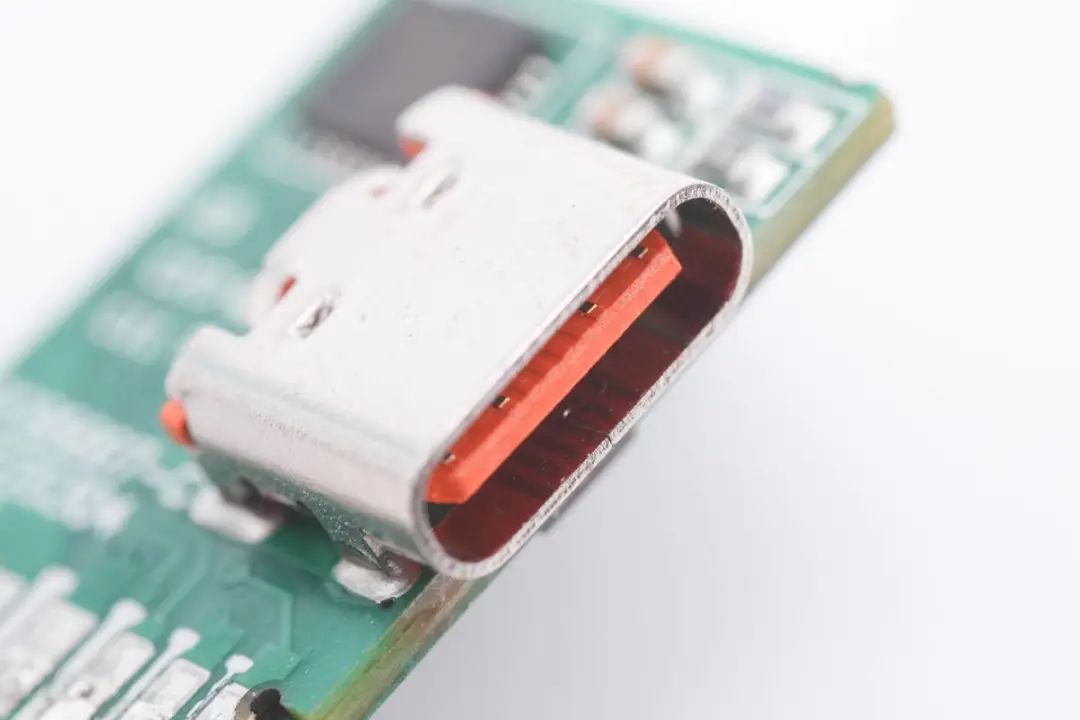

USB-C母座采用橙色膠芯，過孔焊接固定。

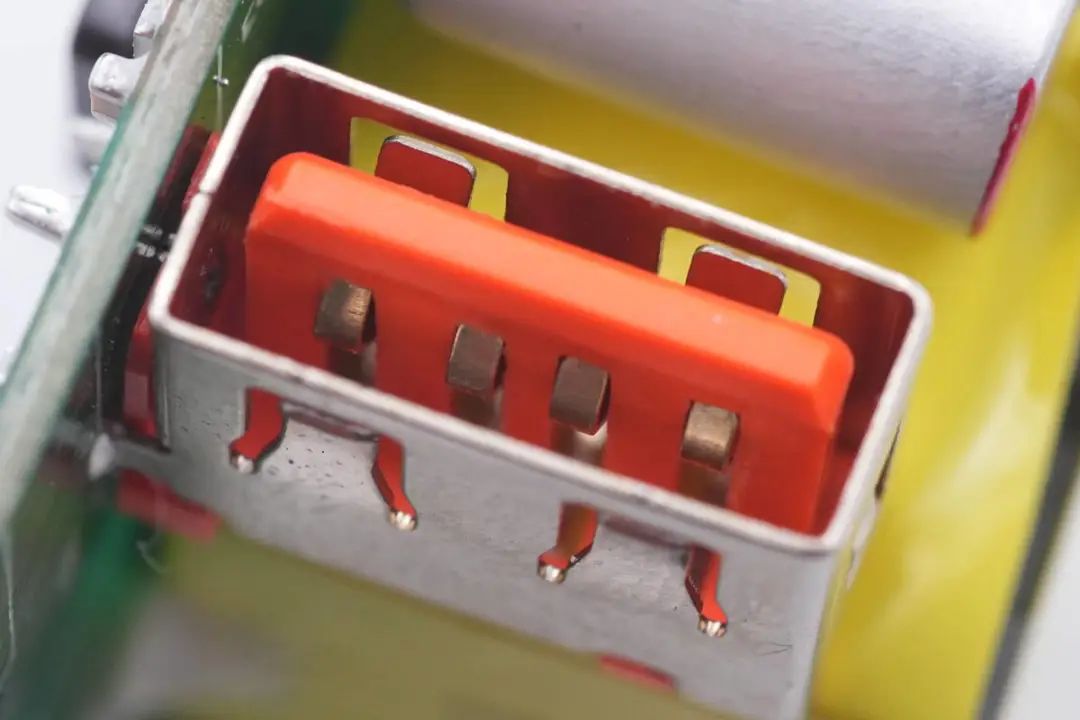

USB-A母座為橙色膠芯。

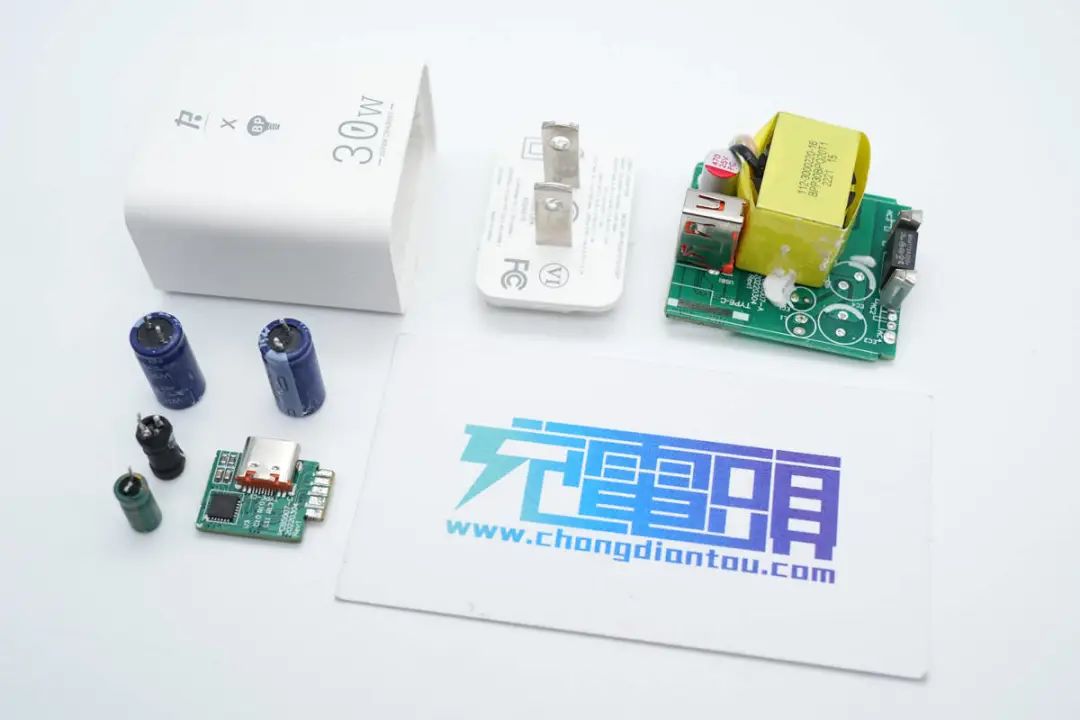

全部拆解完畢，來張全家福。

充電頭網拆解總結

輝越光電這款30W PD快充采用1A1C雙輸出接口，其中USB-C口支持30W快充，支持20V輸出和3.3-11V3A，3.3-16V2A兩組PPS電壓檔位，對手機充電有良好的兼容性，同時兩個接口均支持廣泛的快充協議，對于傳統設備的快充支持也非常好。

充電頭網通過拆解了解到，輝越光電這款30W采用力生美快充電源方案，使用LN9T27EH+LN5S31A高集成開關電源方案，兩顆芯片內部均集成功率管，外圍元件精簡。并使用LN3210穩壓芯片用于供電穩壓，滿足PD快充寬范圍輸出要求，是一款高性能的快充解決方案。
