拆解報告：redow熱豆45W 2A2C充電塔

2024-11-11

熱豆科技推出了一款插座+充電器+無線充多合一的插座產品，產品兩側為兩個國標3+2插座，并配有安全門，正面為2A2C快充接口，頂部面板內置無線充電，可為手機提供無線充電功能，搭配正面USB接口，同時為多部手機充電。

充電頭網已經拿到了熱豆45W充電塔，下面就進行拆解，一起看看內部的用料做工。

熱豆45W充電塔開箱

包裝盒正面印有產品簡圖以及熱豆redow品牌。

底部印有商家信息，制造商為博碩科技（江西）有限公司，監制商為深圳市熱豆科技有限公司，產品通過了CCC認證。

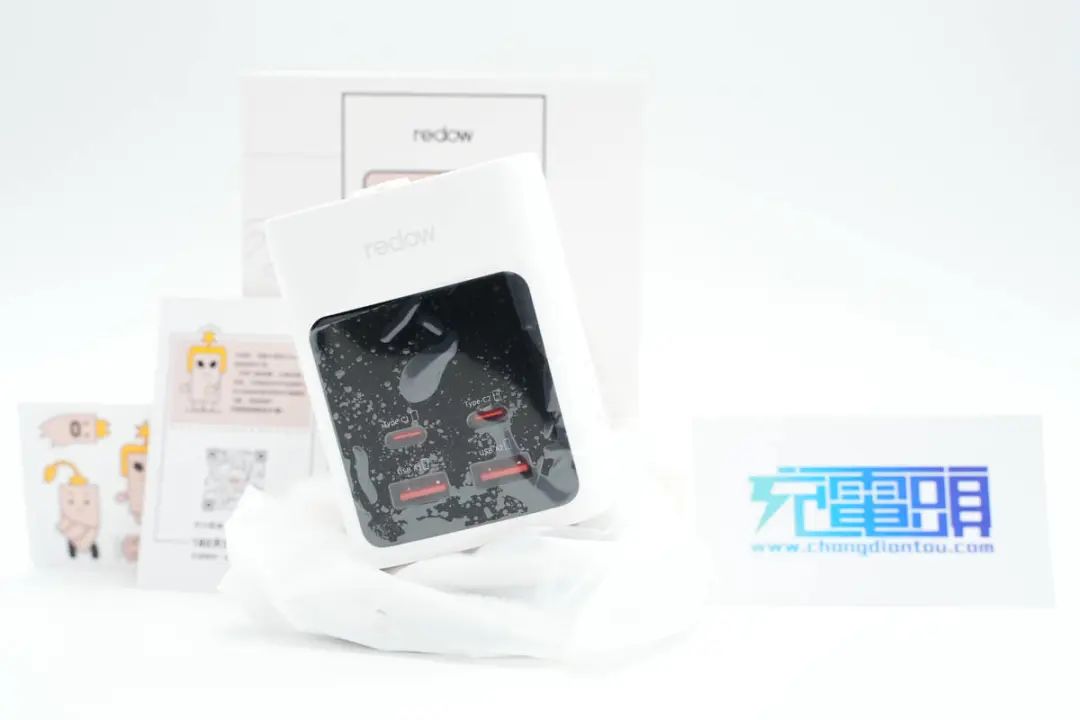

包裝內含充電塔以及使用說明書等，機身黑色外殼貼有防刮塑料膜。

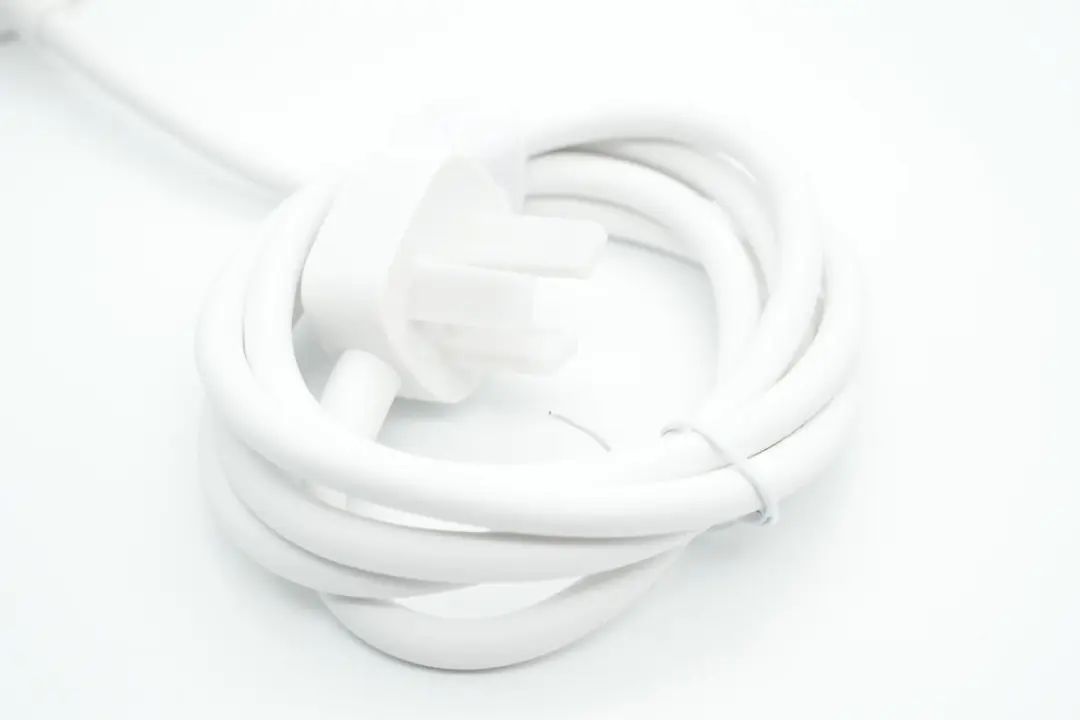

產品自帶電源線，插頭插腳套有塑料殼保護。

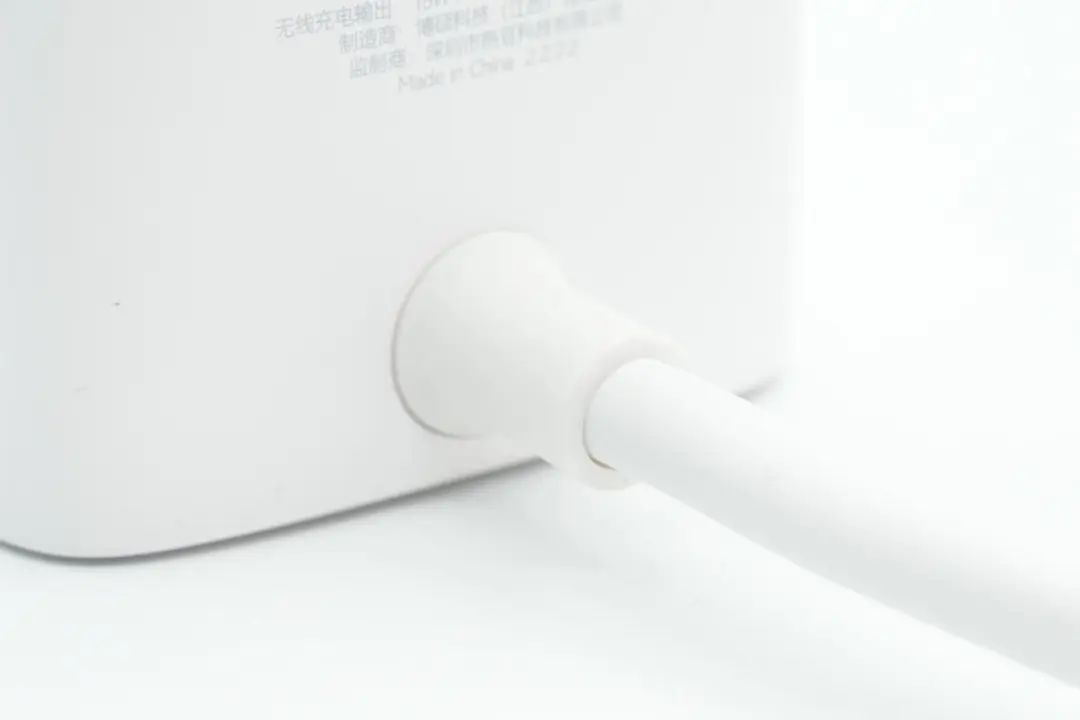

電源線與機身交界處設有膠套保護。

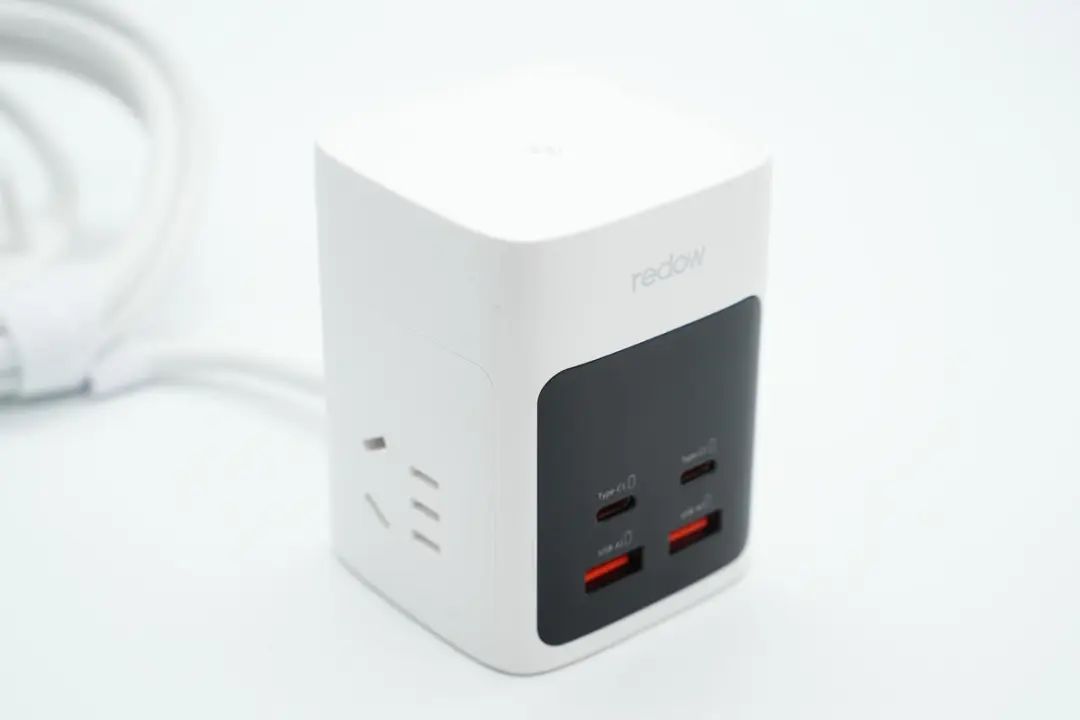

充電塔機身方柱造型設計，主體采用白色外殼，前端黑色亮面板裝飾。

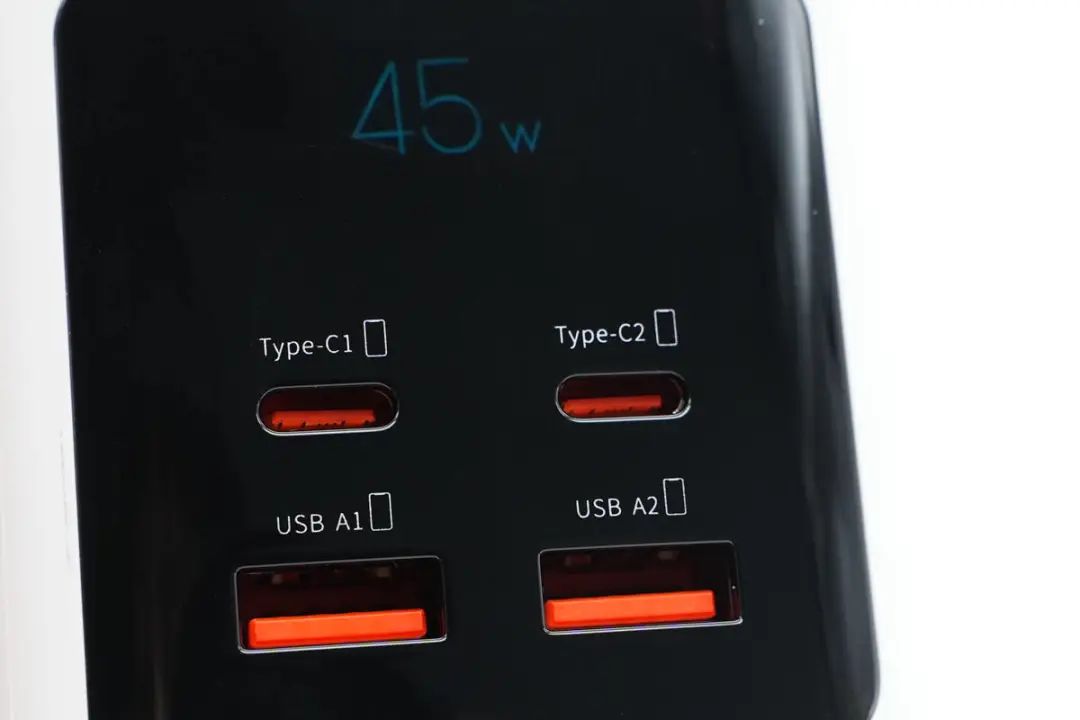

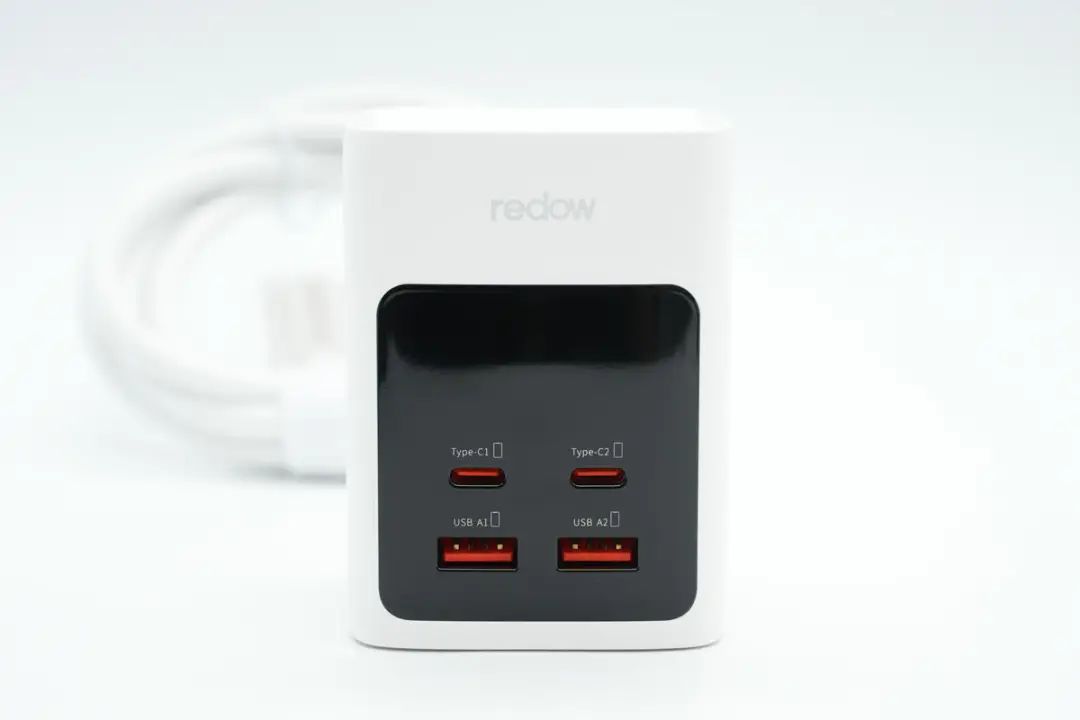

機身正面印有redow品牌，黑色裝飾板區域設有2A2C三個USB接口。

此外還有一個隱藏功率顯示屏，插電顯示45W總輸出功率。四個USB接口旁都印有區別標識，方便用戶區別使用。

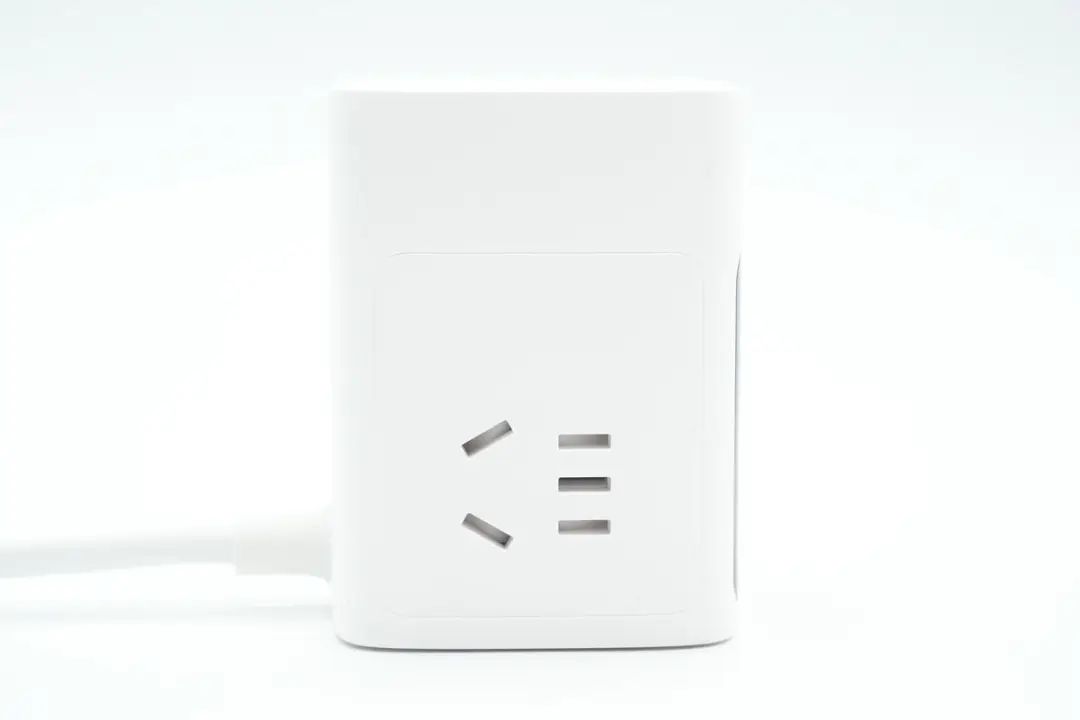

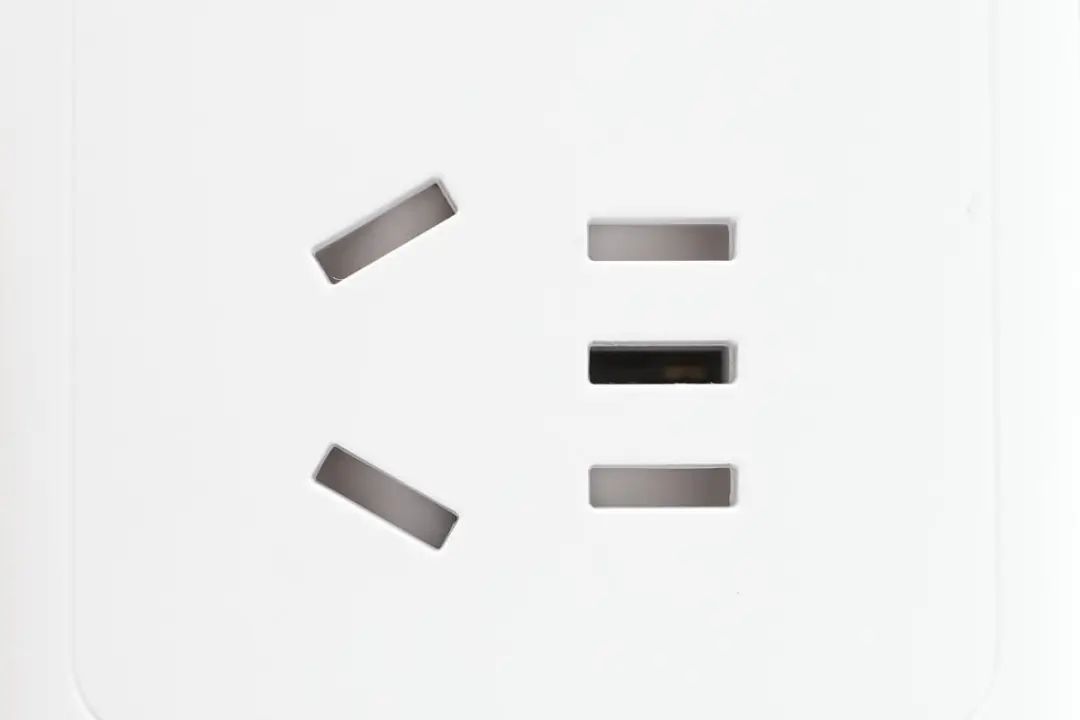

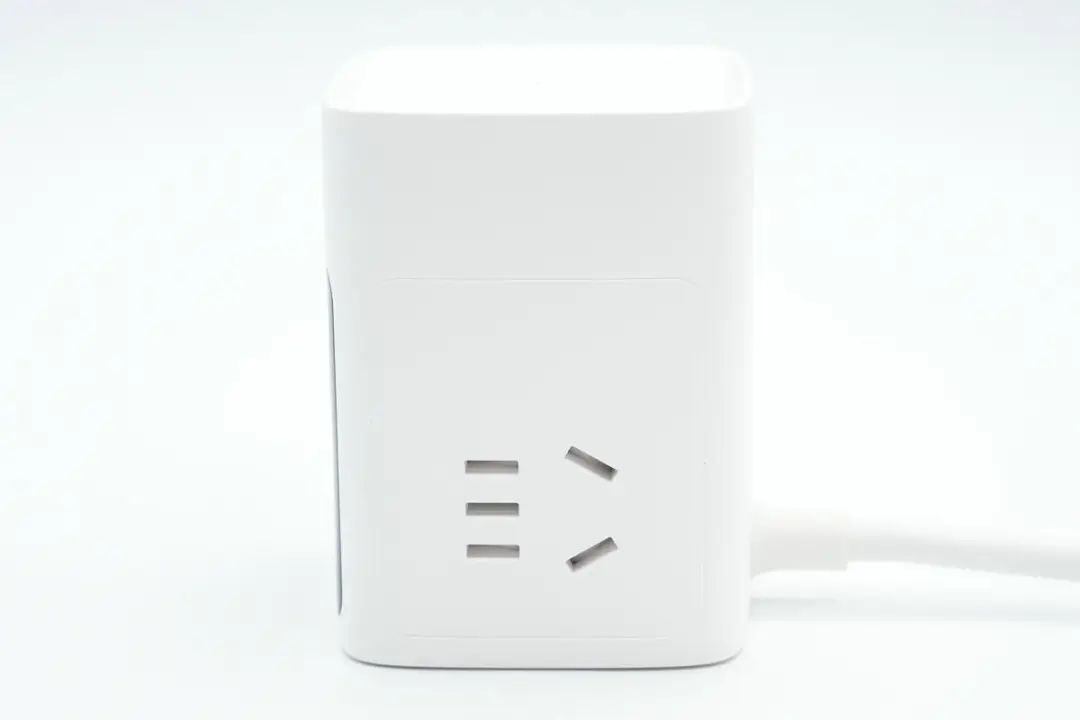

側面設有3+2新國標組合插口。

另一側也有一個。

插口內置安全門，可防止異物進入保證用電安全。

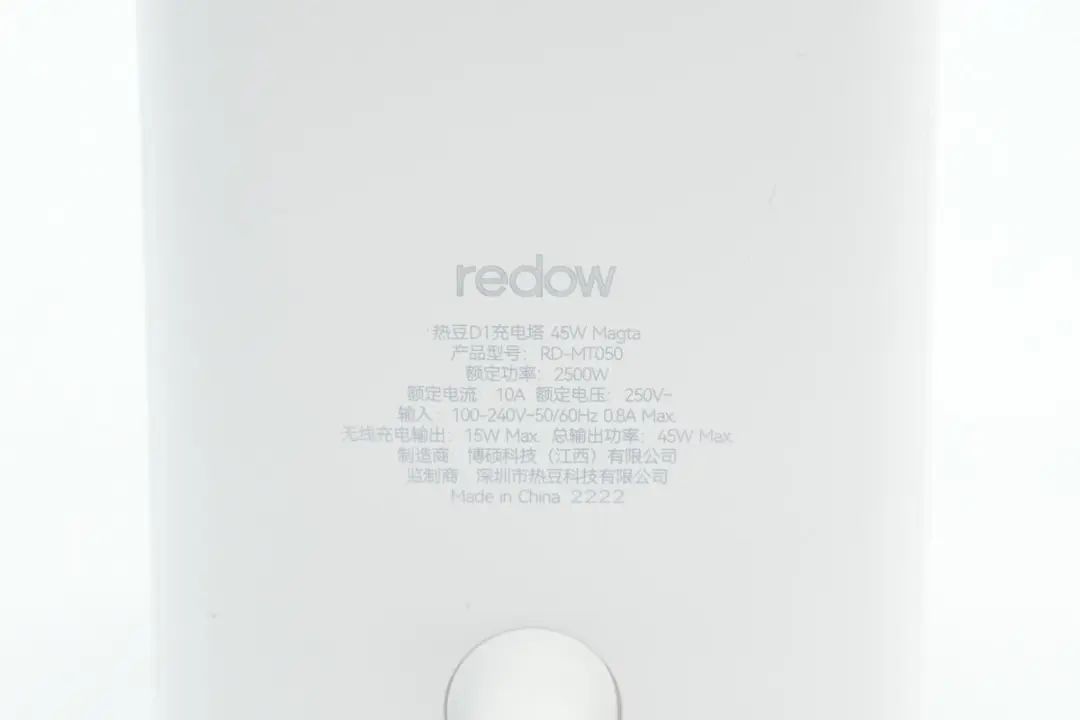

機身背面印有產品參數

產品名稱：熱豆D1充電塔 45W Magta

型號：RD-MT050

額定功率：2500W

額定電流：10A

額定電壓：250V~

輸入：100-240V~50/60Hz 0.8A Max

無線充電輸出：15W Max

總輸出功率：45W Max

制造商：博碩科技（江西）有限公司

監制商：深圳市熱豆科技有限公司

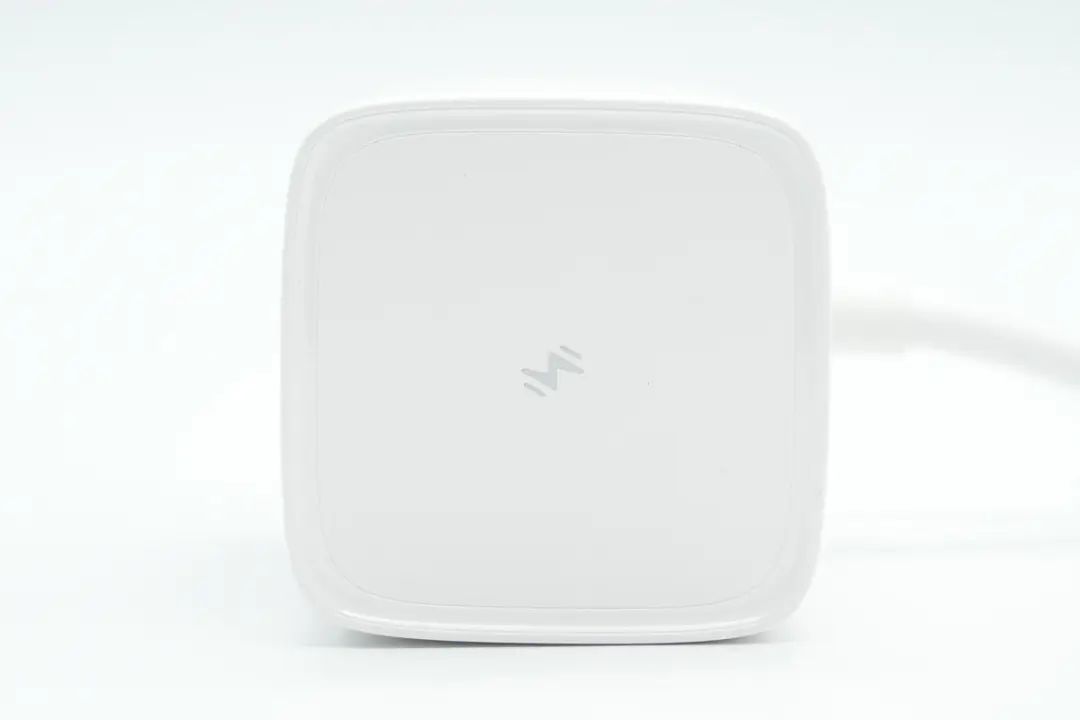

機身頂部內凹，印有無線充電的閃電標識。

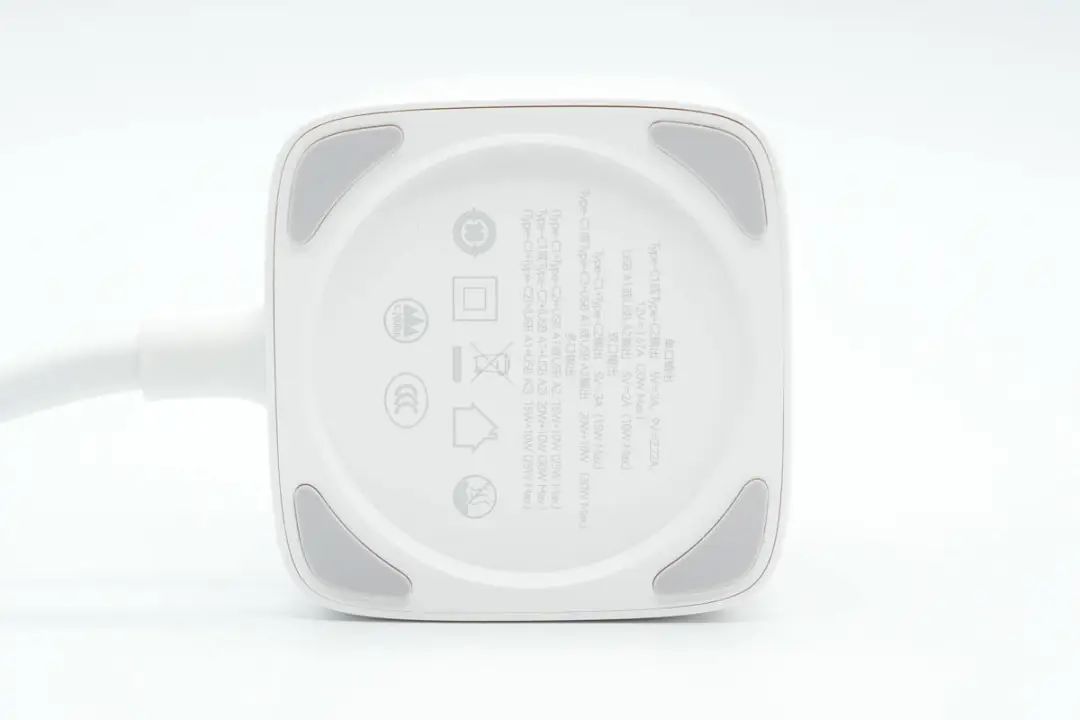

底部貼有防滑膠墊，外殼上印有USB接口輸出參數。

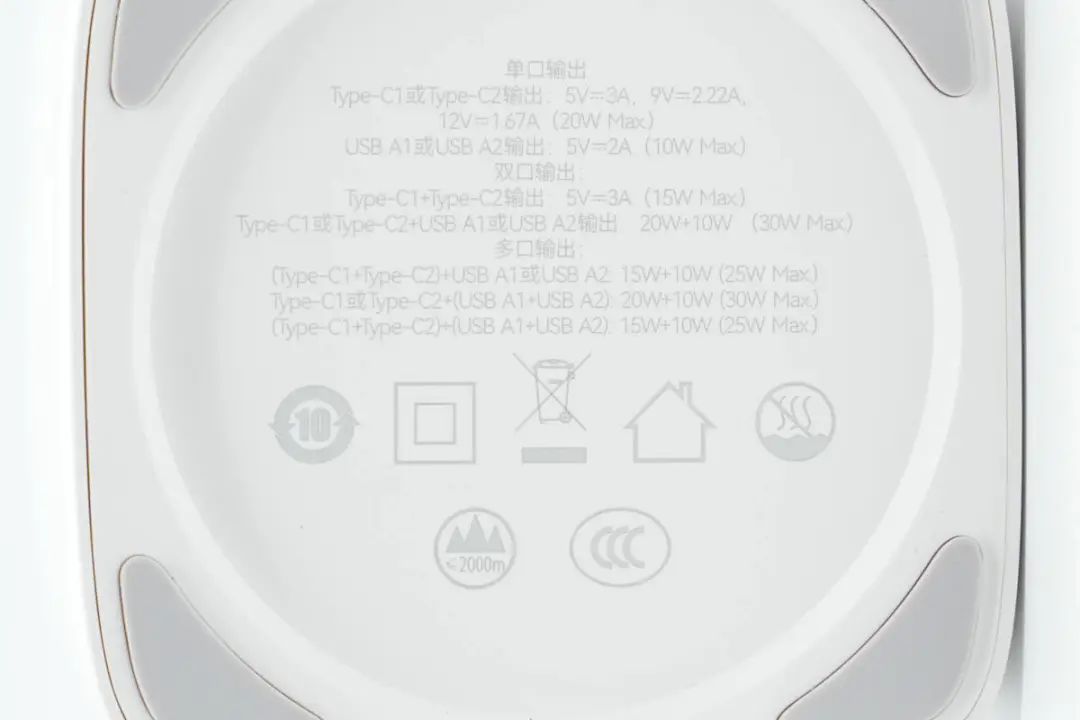

USB口參數特寫

單口輸出：

USB-C1/C2：5V3A、9V2.22A、12V1.67A（20W Max）

USB-A1/A2：5V2A（10W Max）

雙口輸出：

C1+C2：5V3A（15W Max）

C1/C2+A1/A2：20W+10W（30W Max）

多口輸出：

（C1+C2）+A1/A2：15W+10W（25W Max）

C1/C2+（A1+A2）：20W+10W（30W Max）

（C1+C2）+（A1+A2）：15W+10W（25W Max）

產品已經通過了CCC認證。

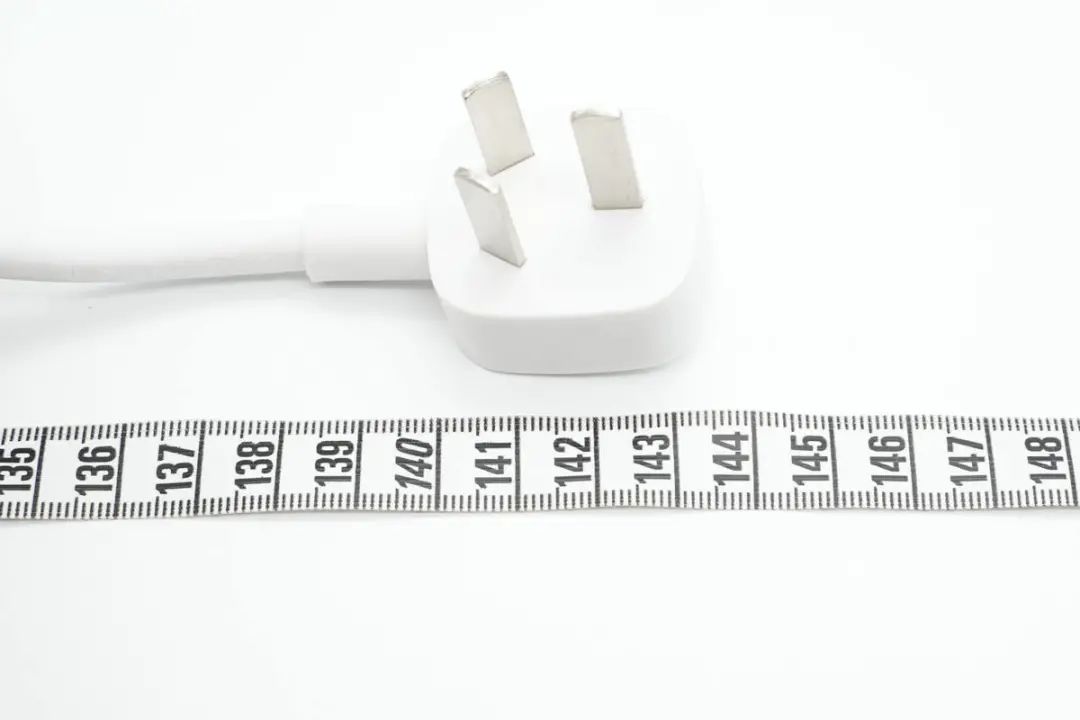

測得電源線長度約為143cm。

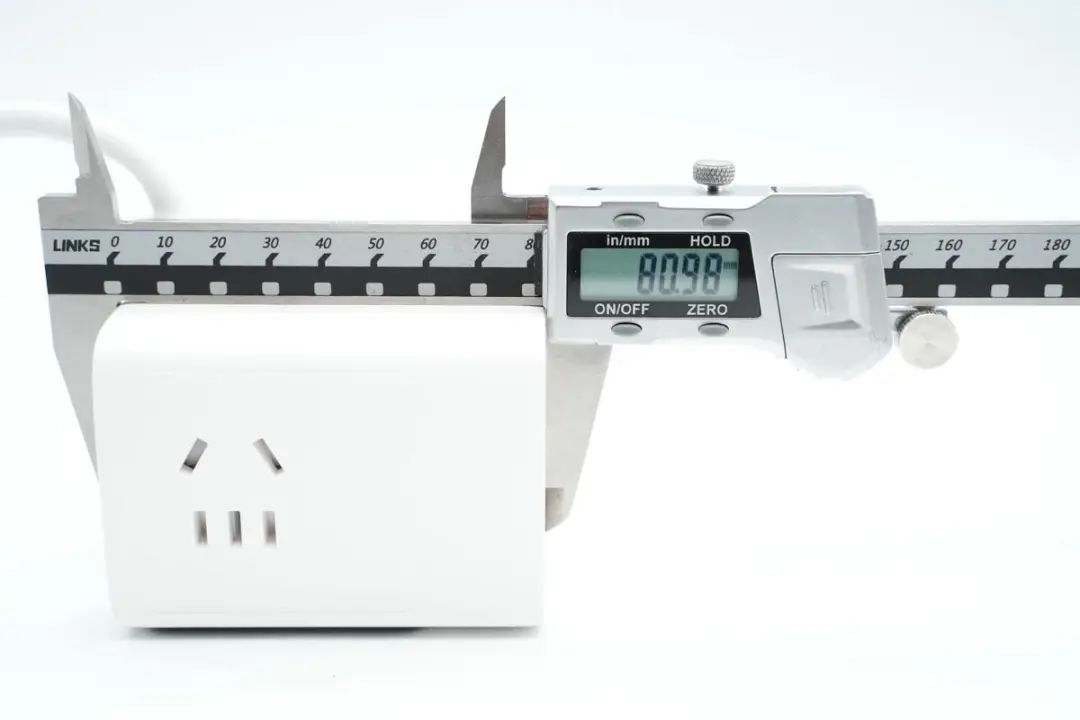

機身高度為80.98mm。

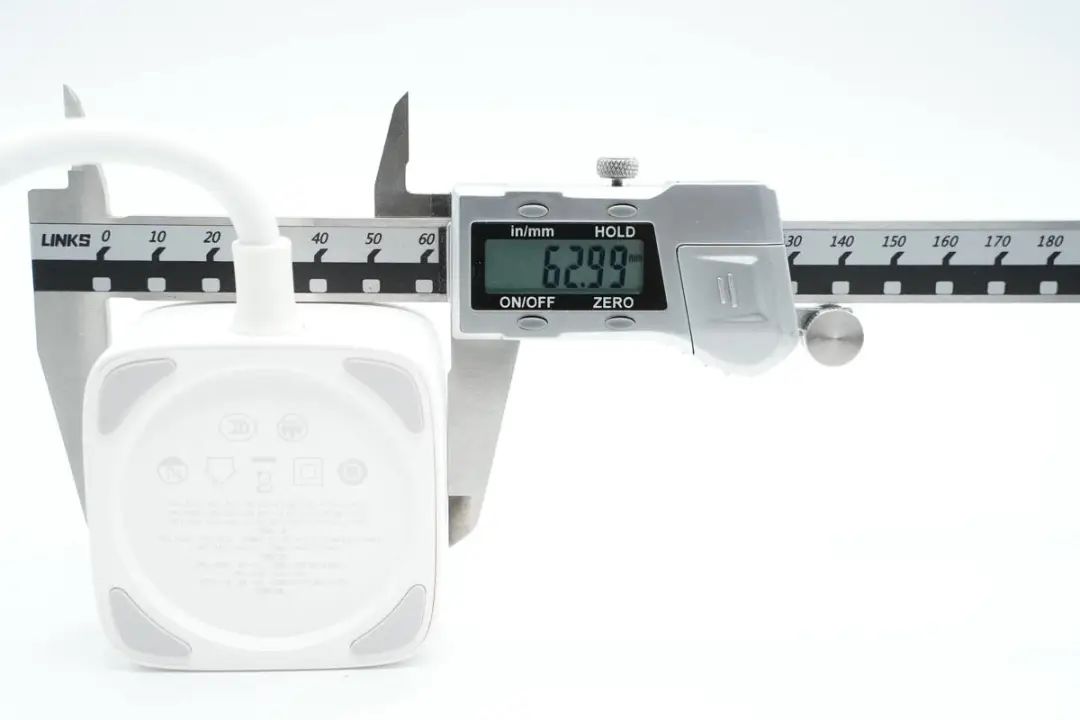

寬度為62.99mm。

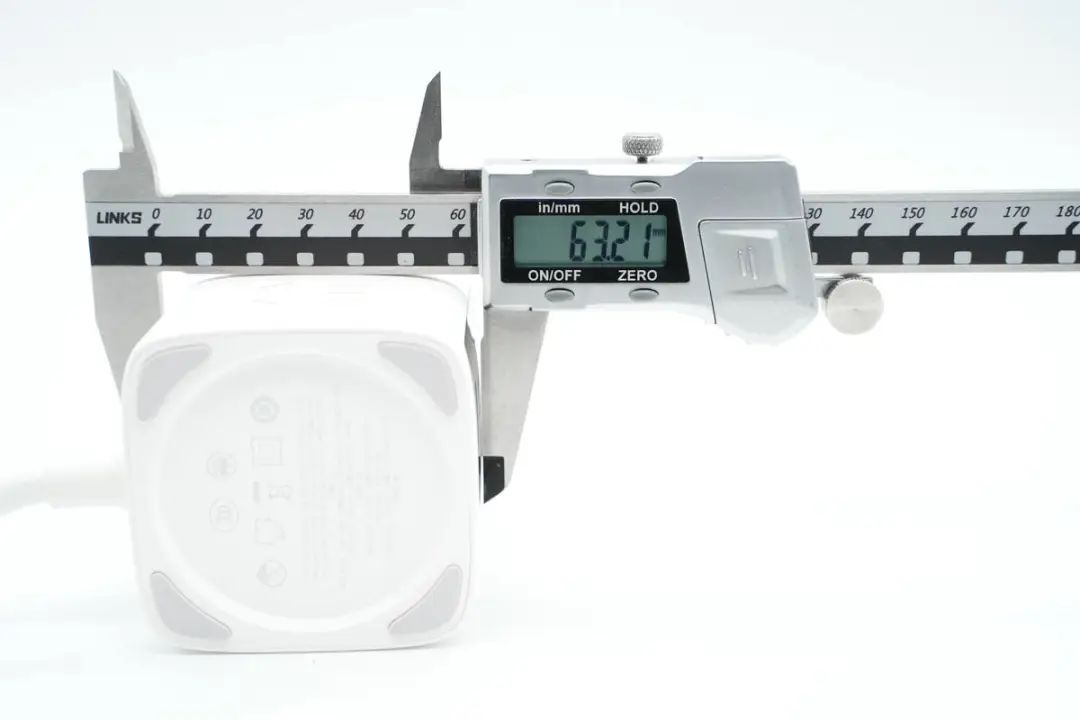

厚度為63.21mm。

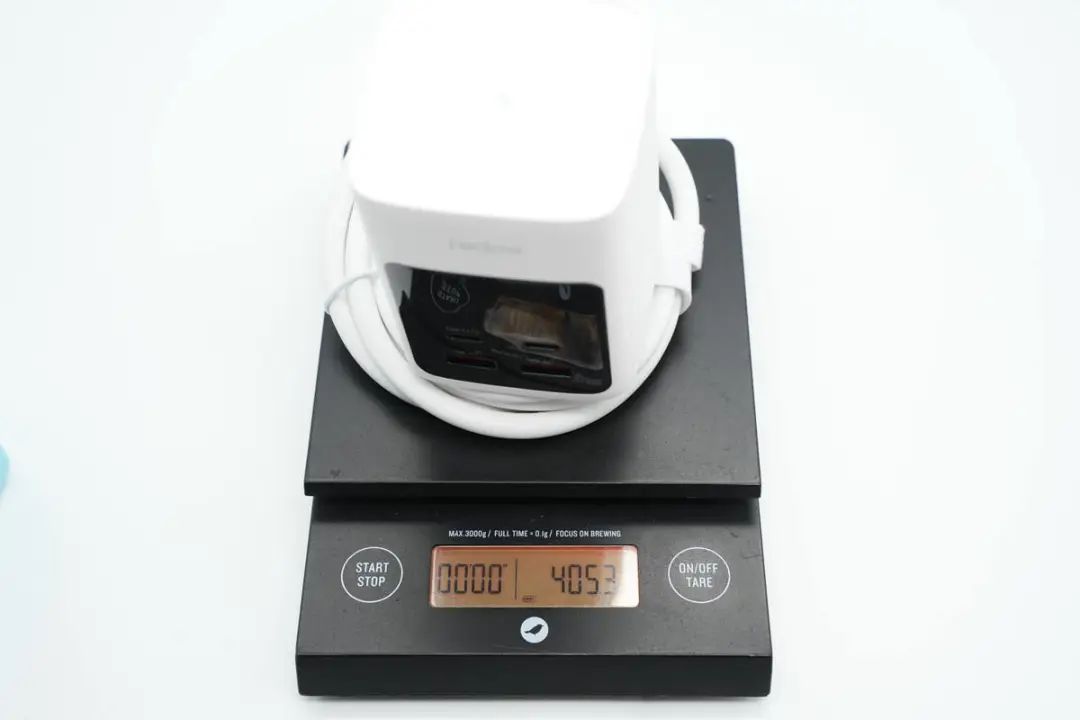

產品總重量約為405g。

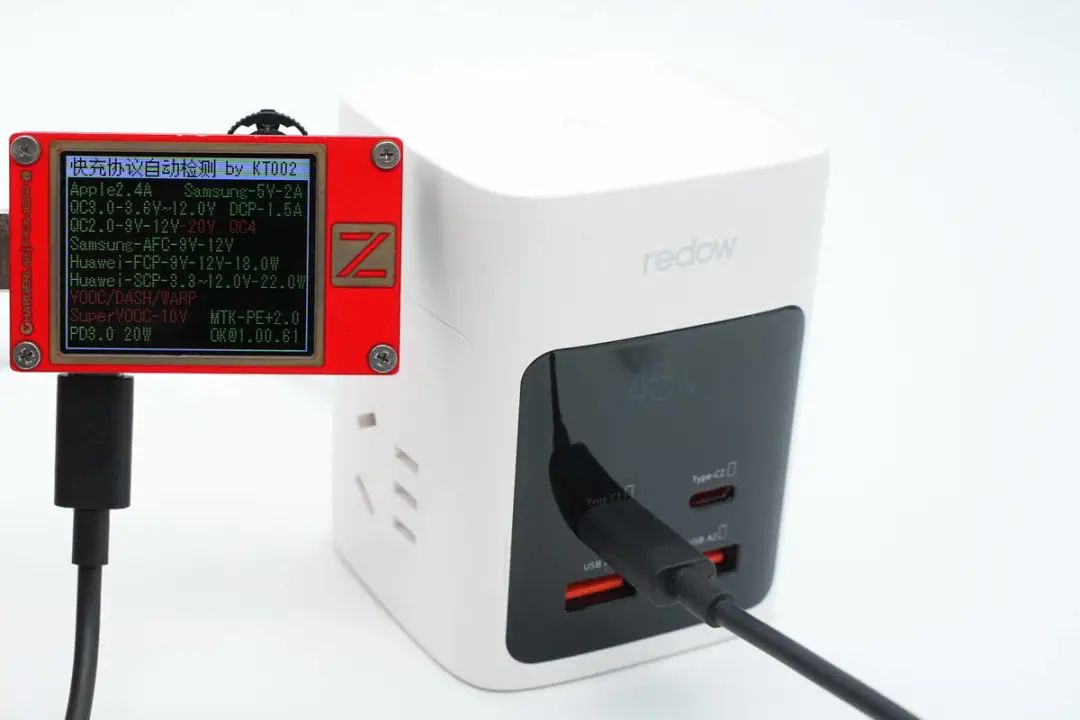

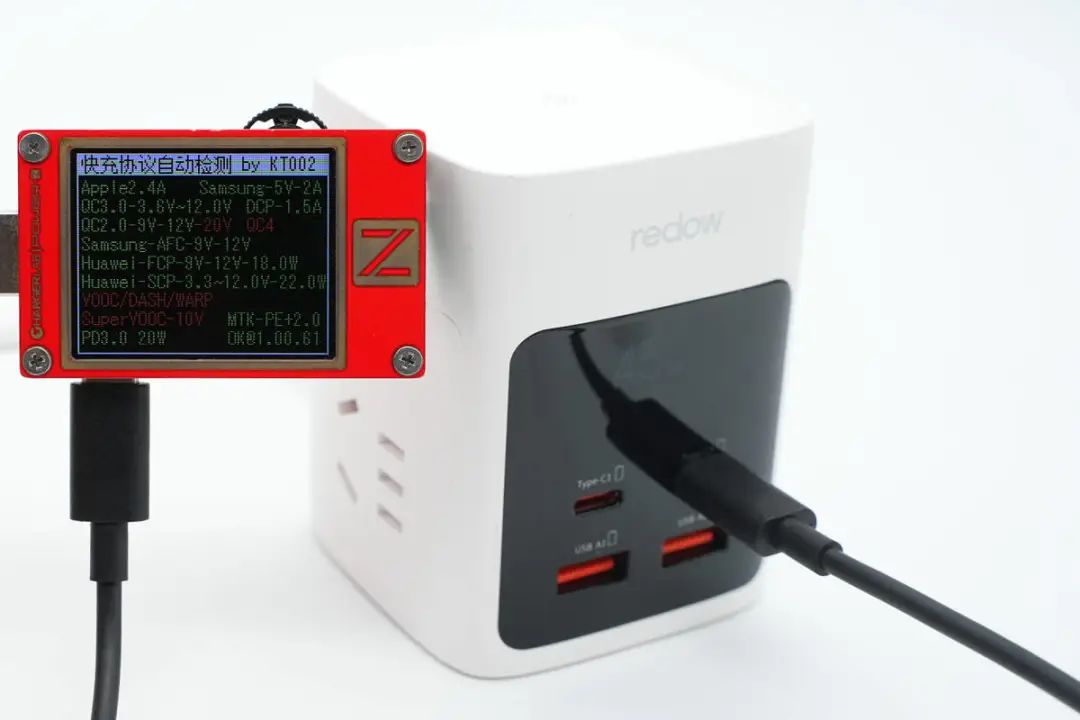

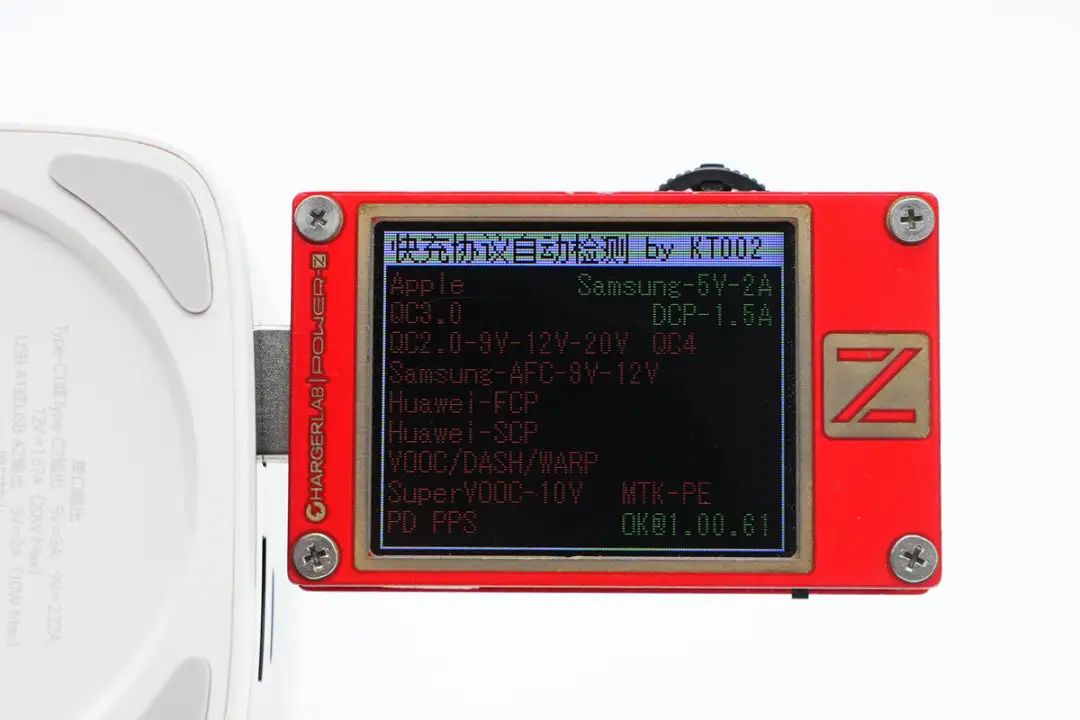

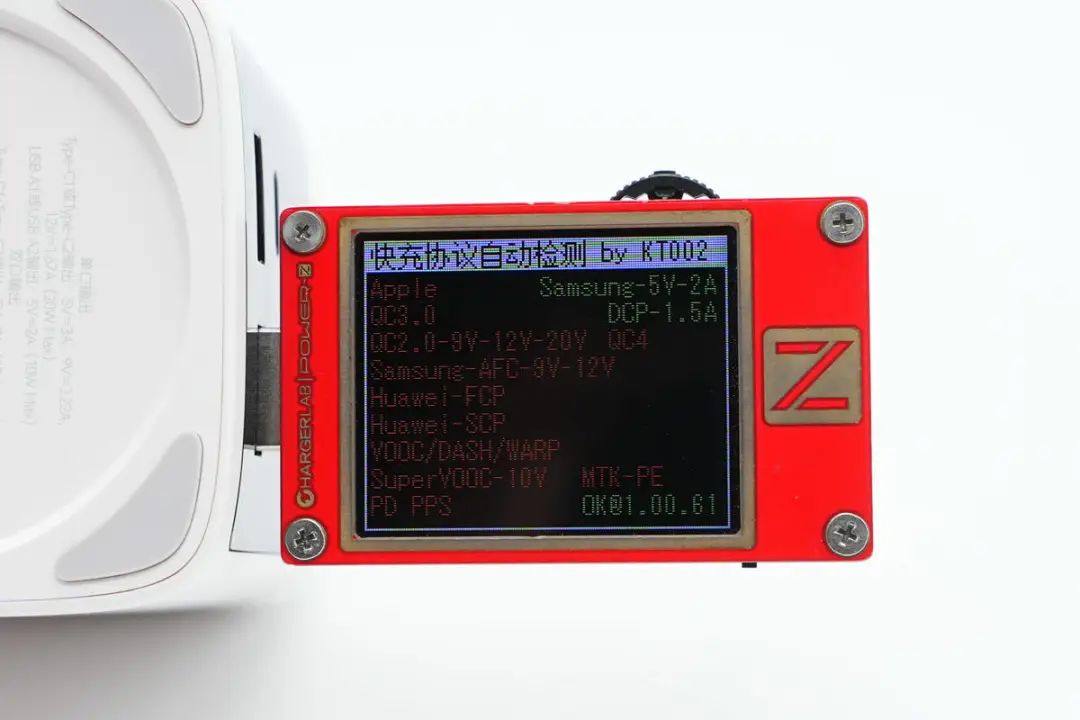

使用ChargerLAB POWER-Z KT002測得USB-C1口支持Apple 2.4A、Samsung 5V2A、DCP協議，以及QC2.0/3.0、AFC、FCP、SCP、PE2.0、PD3.0快充協議。

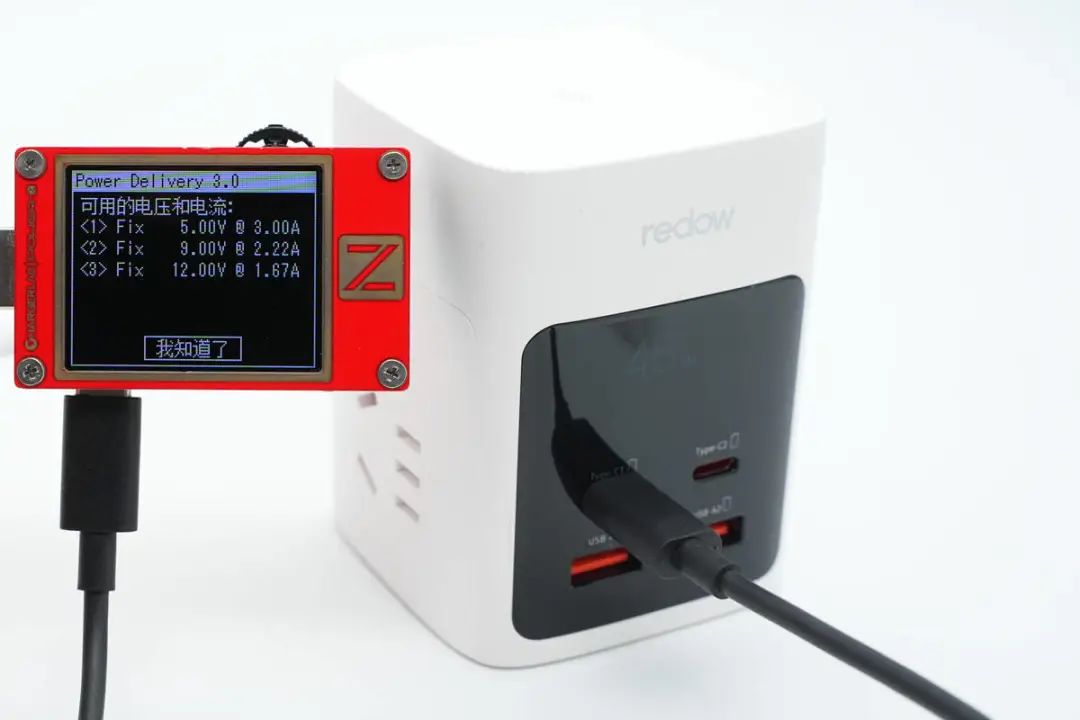

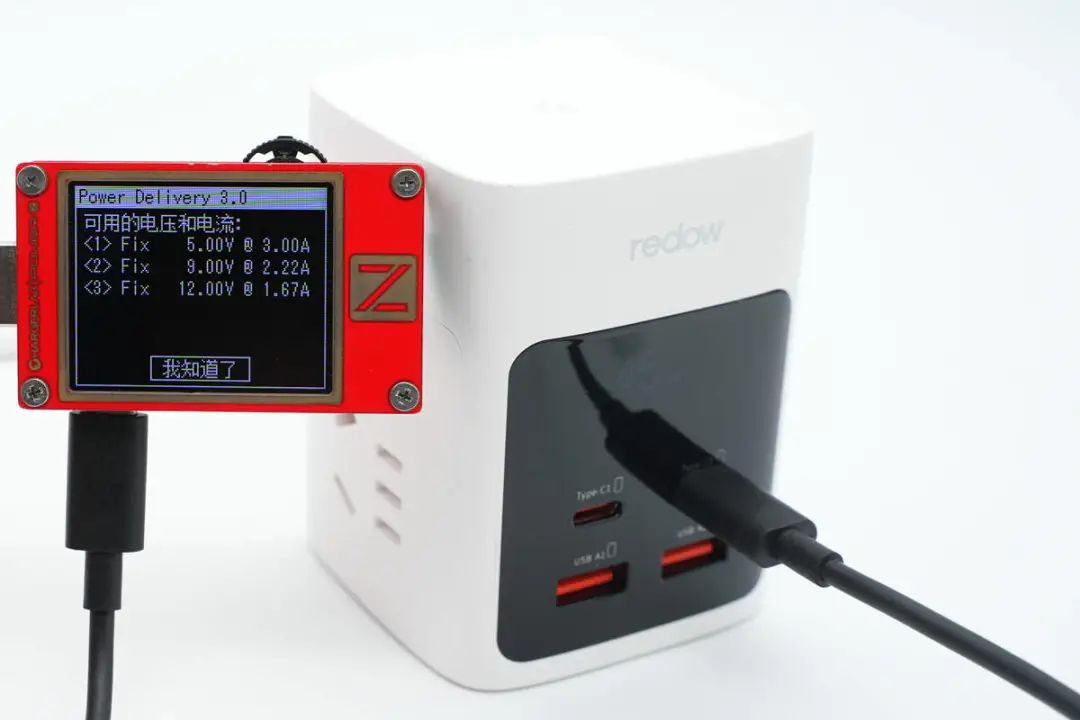

此外PDO報文顯示C1口還具備5V3A、9V2.22A、12V1.67A三組固定電壓檔位。

測得USB-C2口兼容協議和C1口的一樣。

PDO報文也完全相同，即兩個C口單口輸出性能一樣，支持功率盲插。

測得USB-A1口支持Samsung 5V2A、DCP協議

測得USB-A2口同樣支持Samsung 5V2A、DCP協議

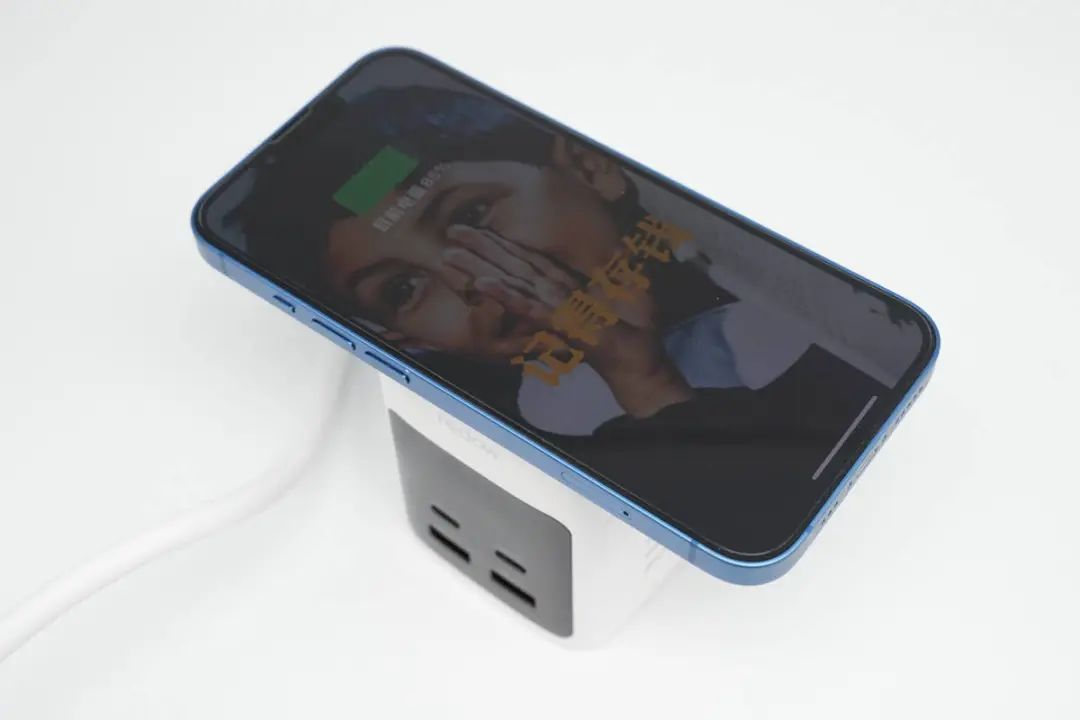

無線充電場景一覽，將手機放到機身頂部即可進行無線充電，十分方便。

熱豆45W充電塔拆解

在對熱豆這款45W充電塔有了基本了解后，下面繼續對其進行拆解，看看內部詳細設計。

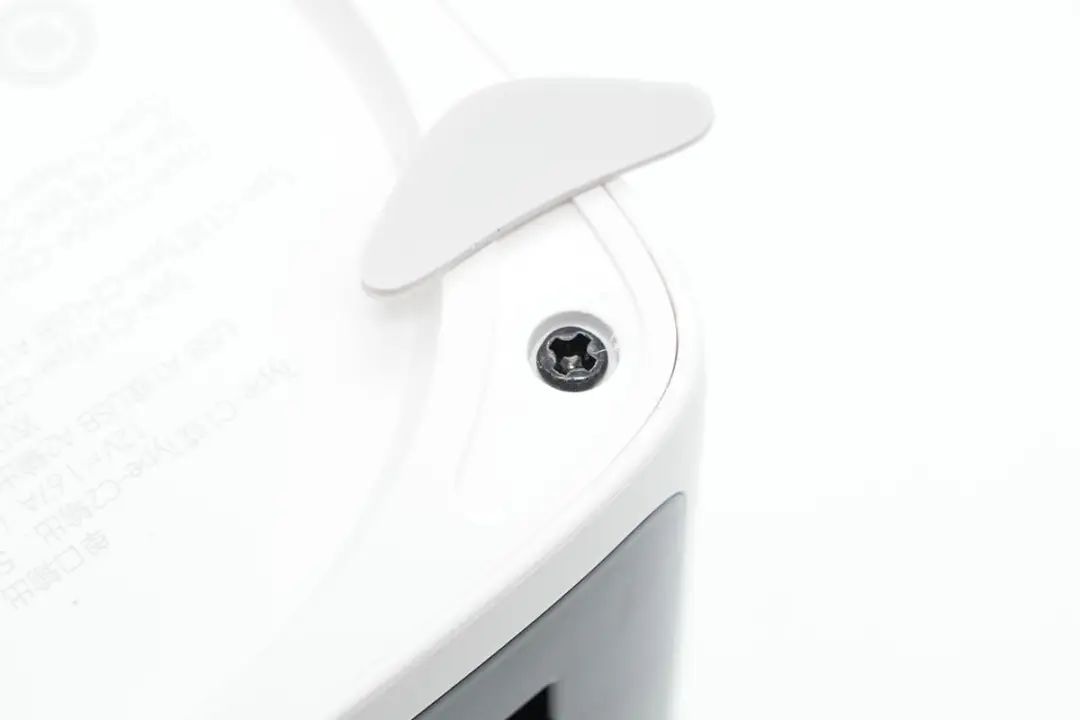

首先撕下底部的防滑膠墊，在膠墊下面是模塊底部蓋板的固定螺絲。

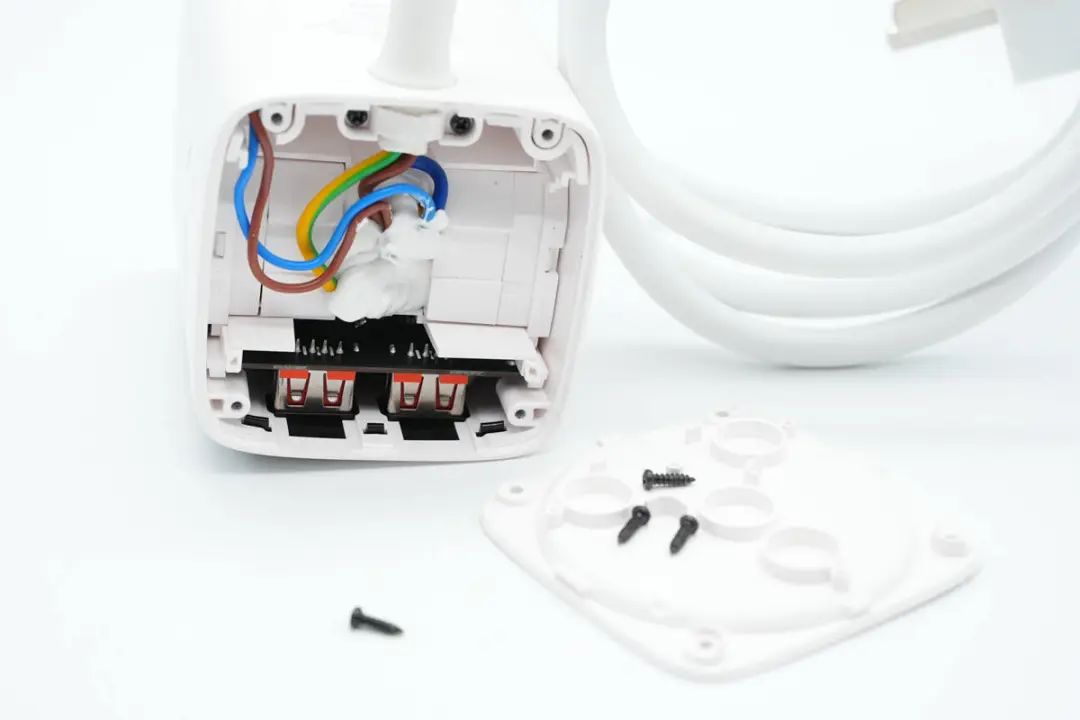

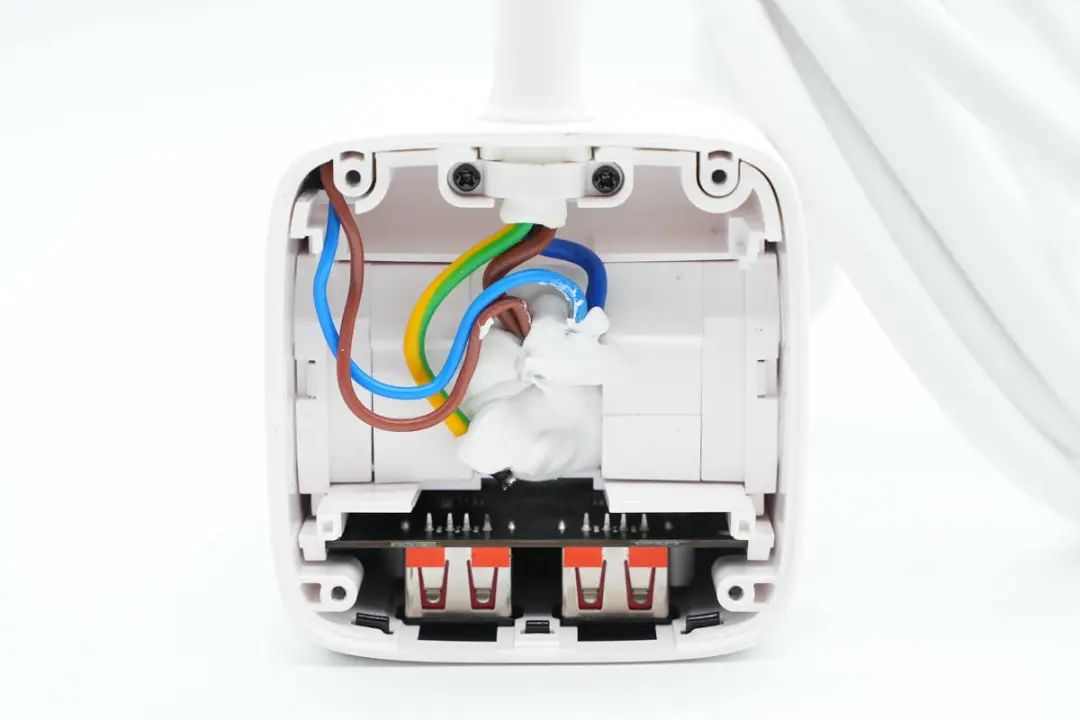

拆下底部蓋板，內部是插座模塊和USB接口的PCBA模塊。

電源線使用線卡固定在模塊內部，模塊分為外層外殼和內部的插座模塊。

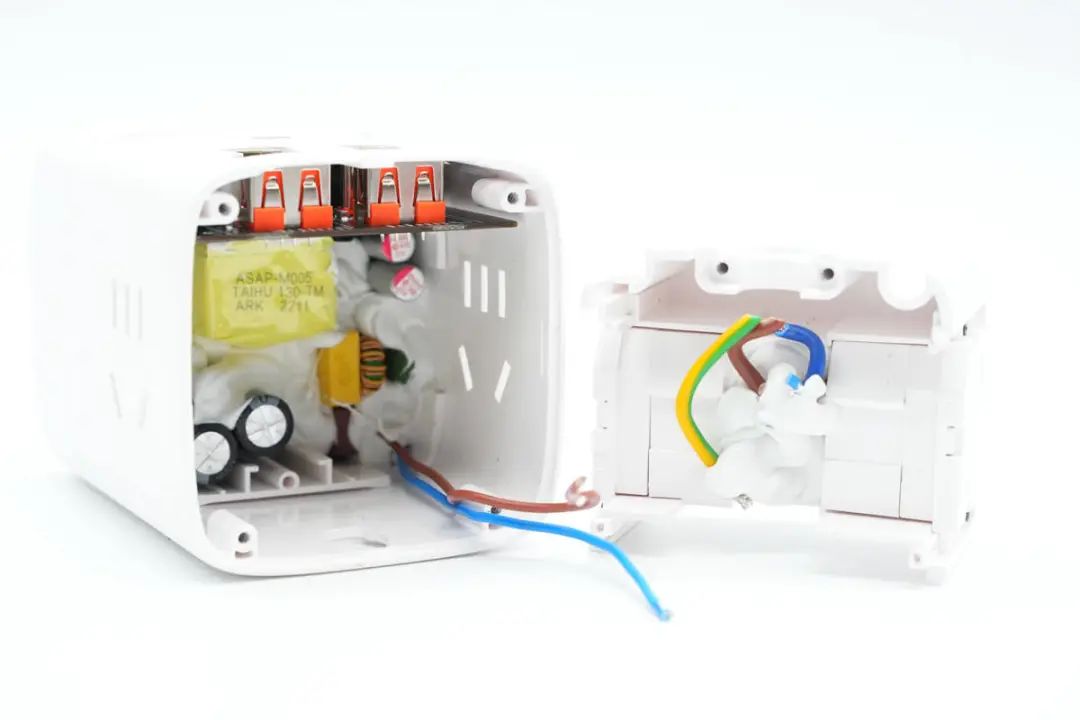

剪斷電源線，拆除插座模塊，內部是快充模塊的PCBA模塊。

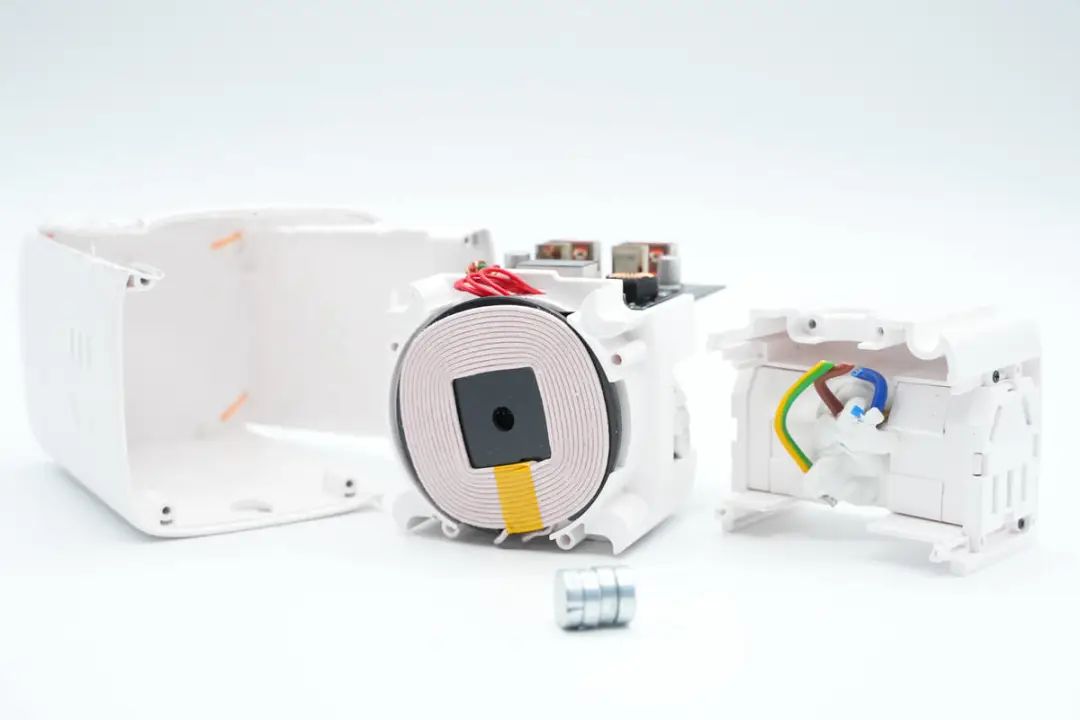

切開外殼，取出內部的快充模塊，快充模塊的頂部是無線充電線圈。

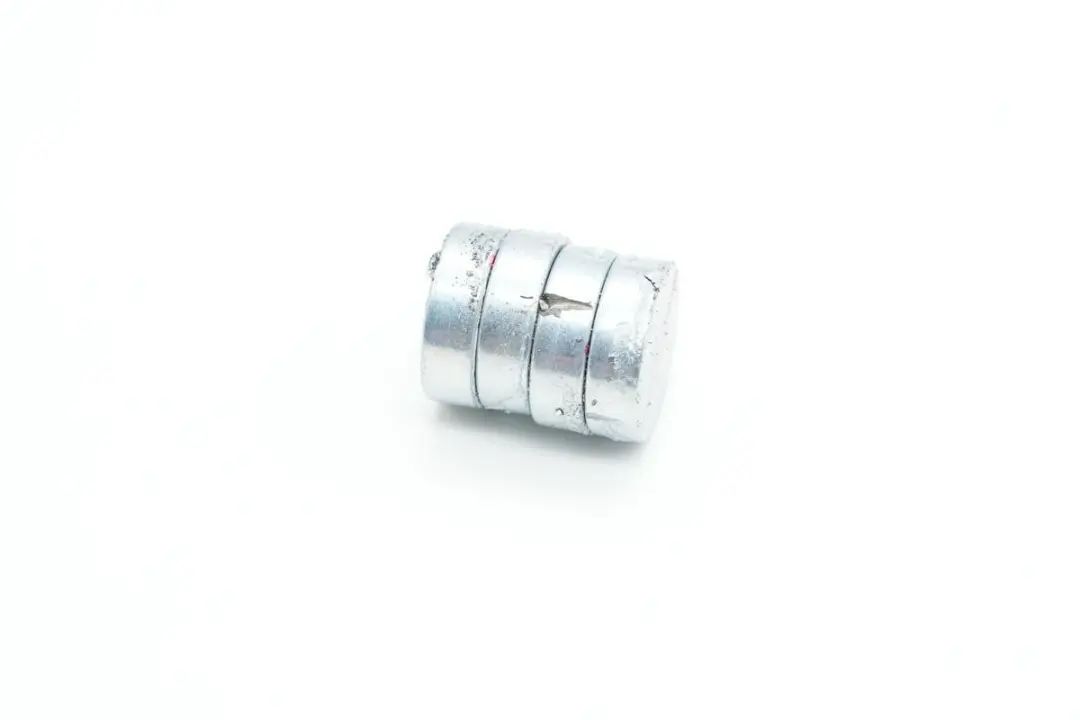

無線充電線圈四角的四顆定位磁鐵。

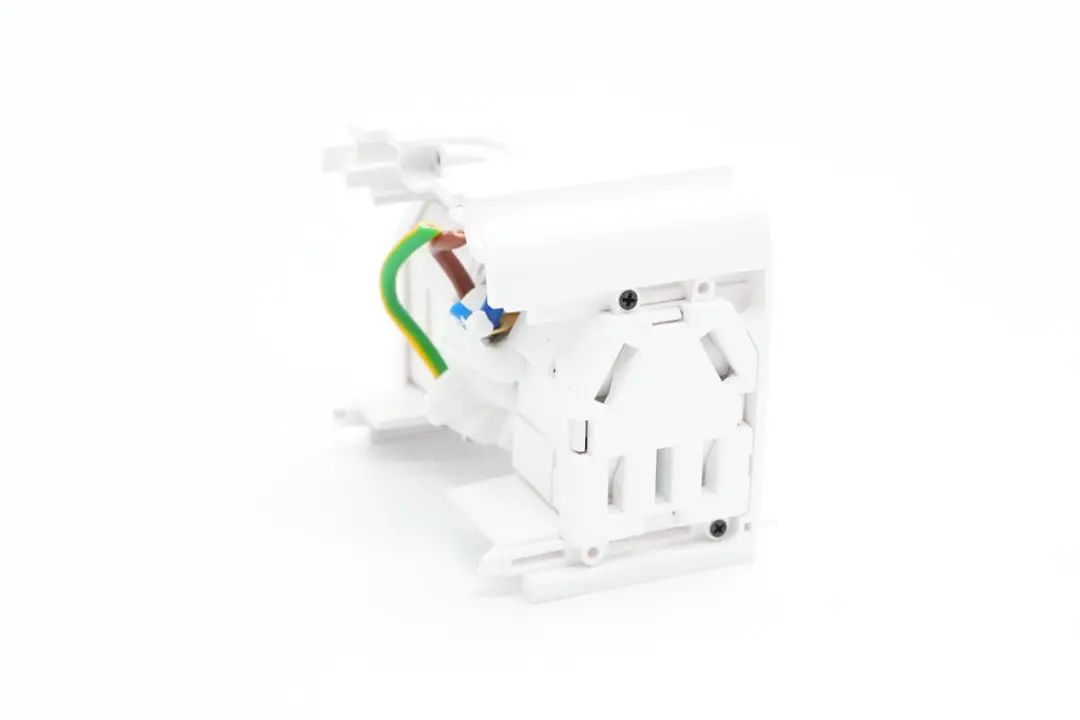

插座模塊一覽，側面使用螺絲固定安全門。

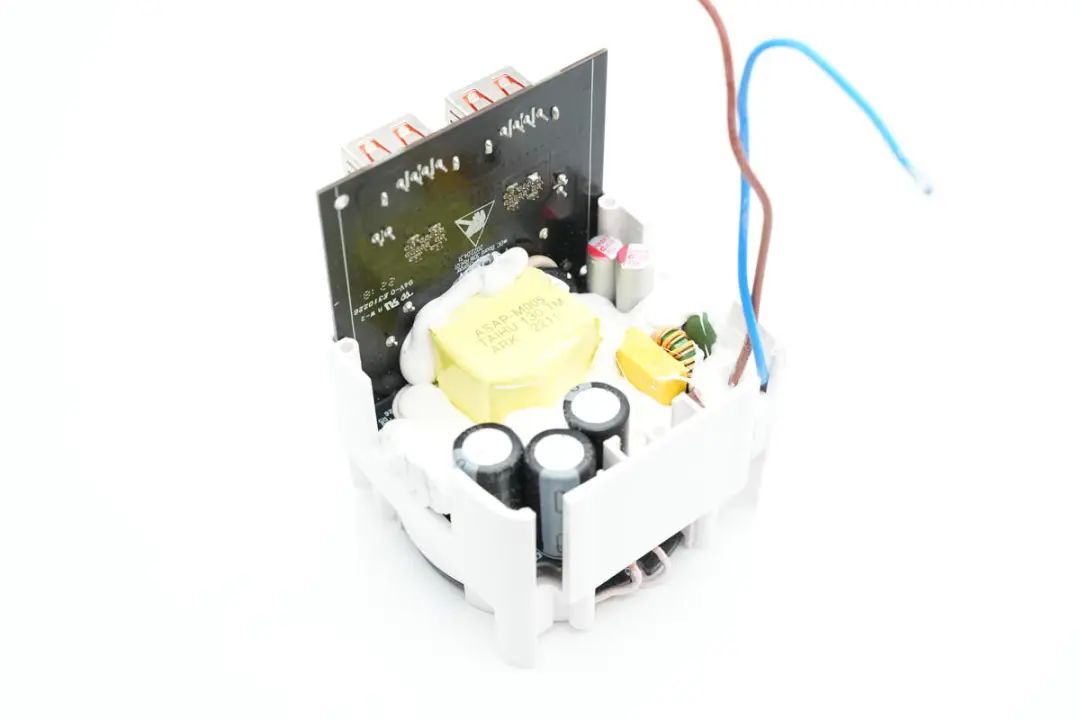

快充PCBA模塊采用單獨的塑料支架固定，并打白色膠水加固。

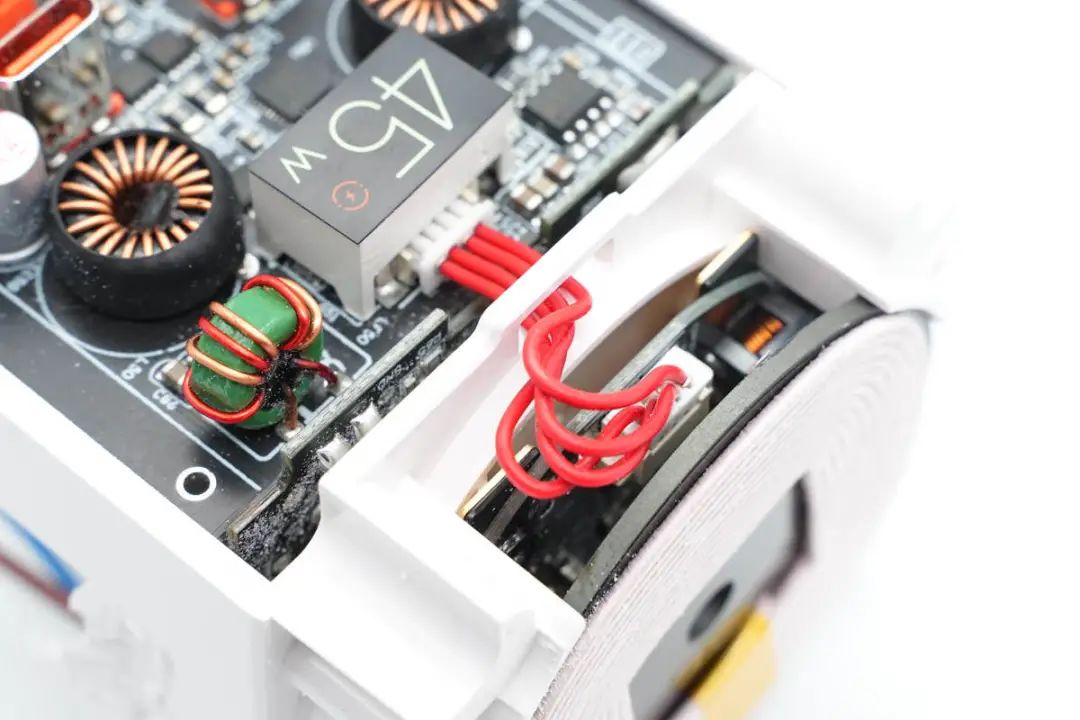

另外一面是USB輸出接口小板，小板上連接器為無線充電模塊供電。

連接到無線充電模塊供電的導線特寫。

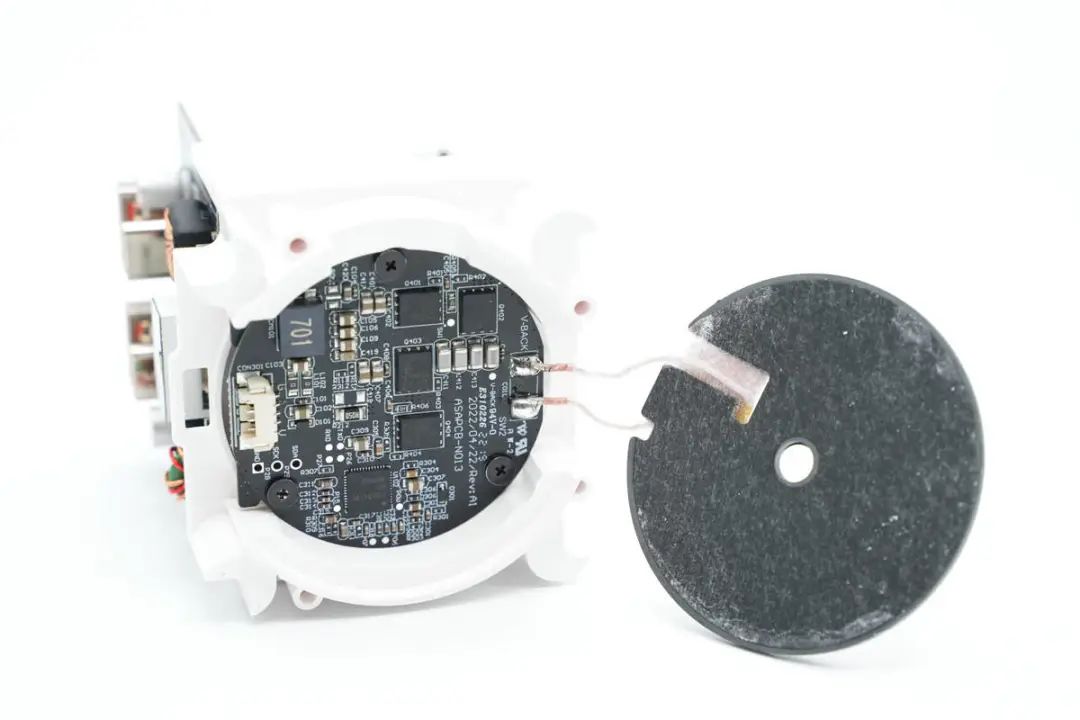

無線充電線圈下面是無線充電的PCBA。

無線充PCBA通過螺絲固定在殼體內部。

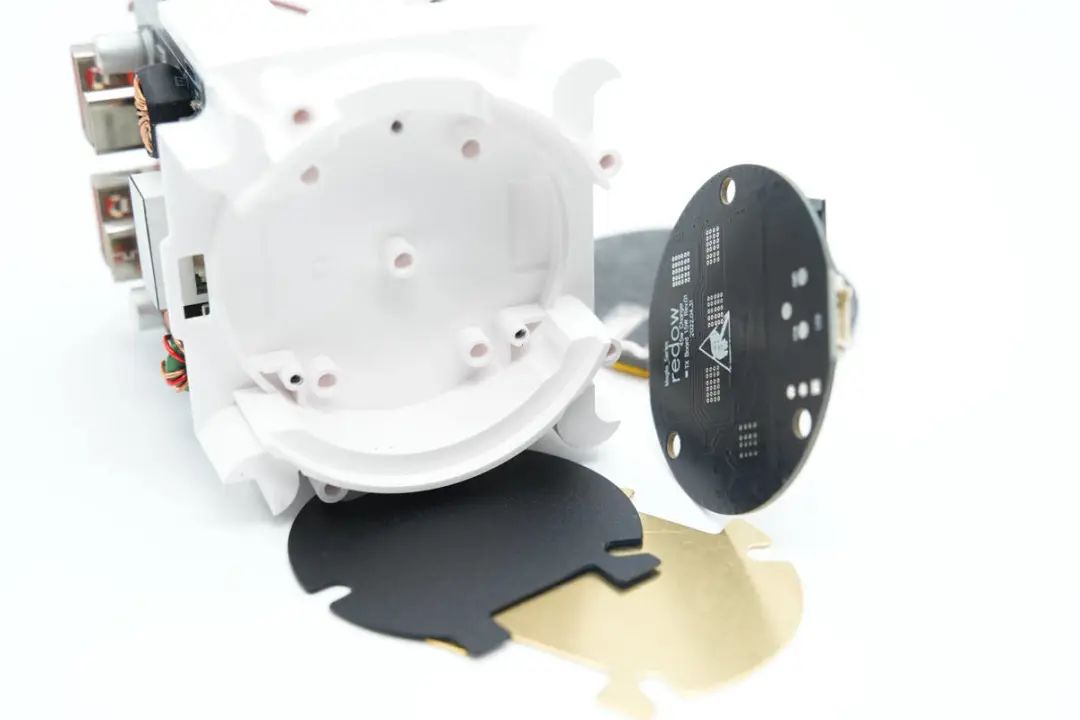

擰下固定螺絲，無線充PCBA模塊底部墊絕緣麥拉片和黃銅散熱片進行散熱。

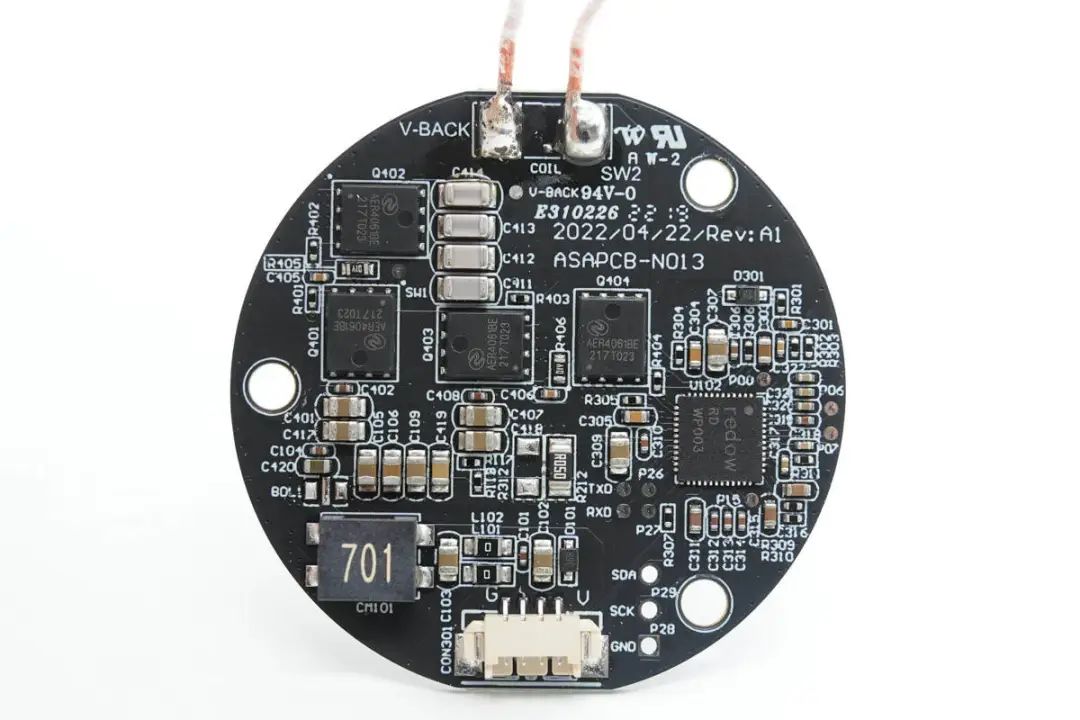

無線充PCBA模塊正面一覽，焊接一顆無線充電主控和四顆無線充電功率管和NPO諧振電容。

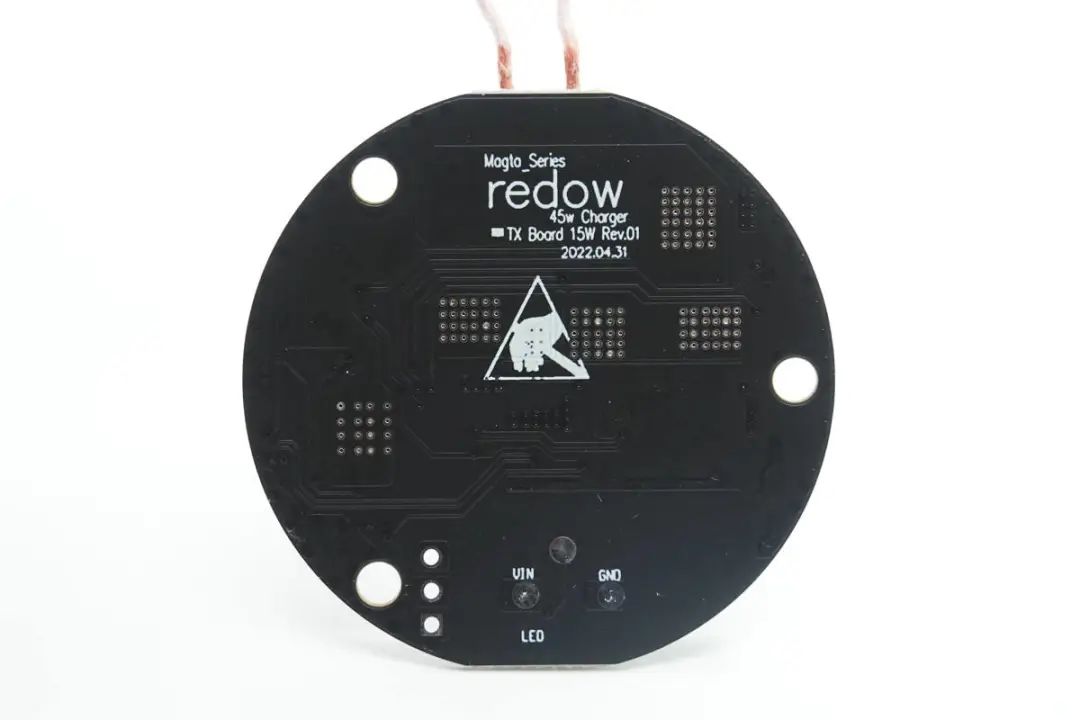

背面對應開關管和主控芯片過孔散熱，并標有TX Board 15W，表示支持15W無線充電。

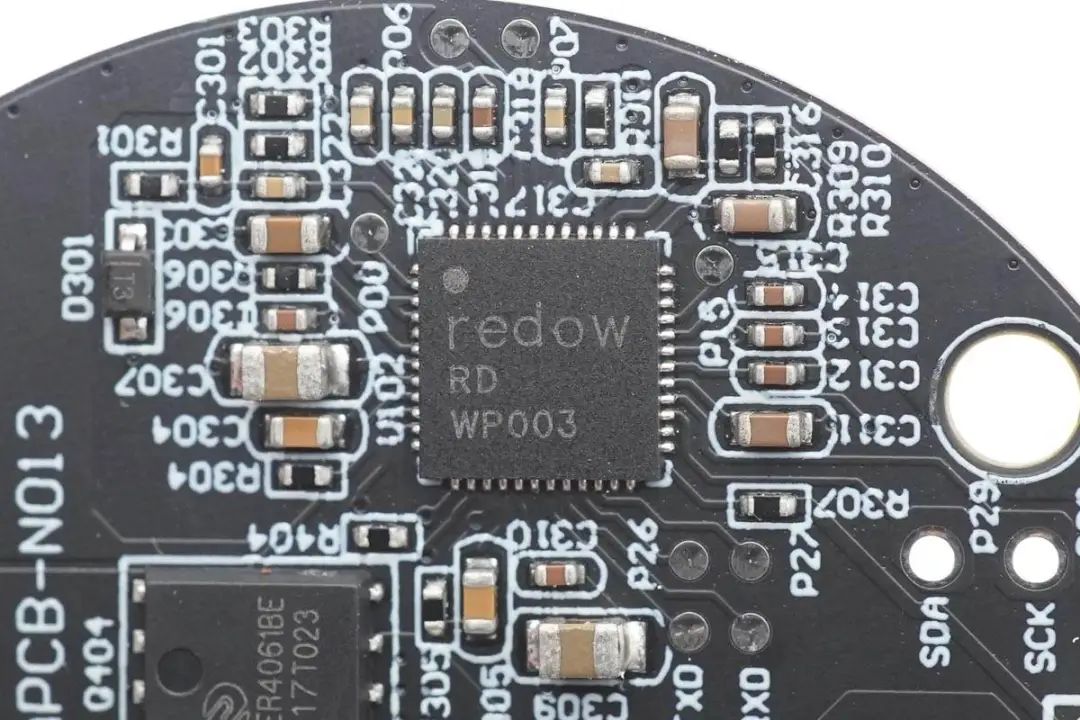

無線充電主控來自redow熱豆，絲印WP003，內置MOS管驅動器和調制解調電路，外圍元件精簡。

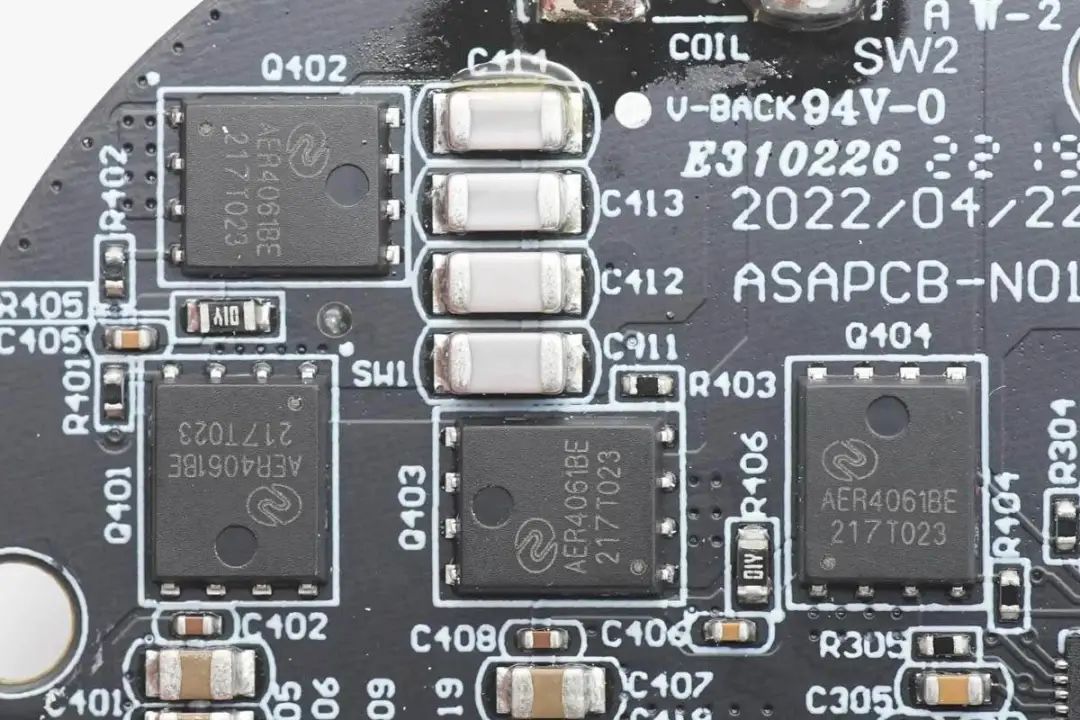

四顆NMOS管用于無線充電發射，來自禾納，型號為AER4061BE，NMOS，耐壓40V，導阻6.85mΩ，采用PDFN5060封裝。

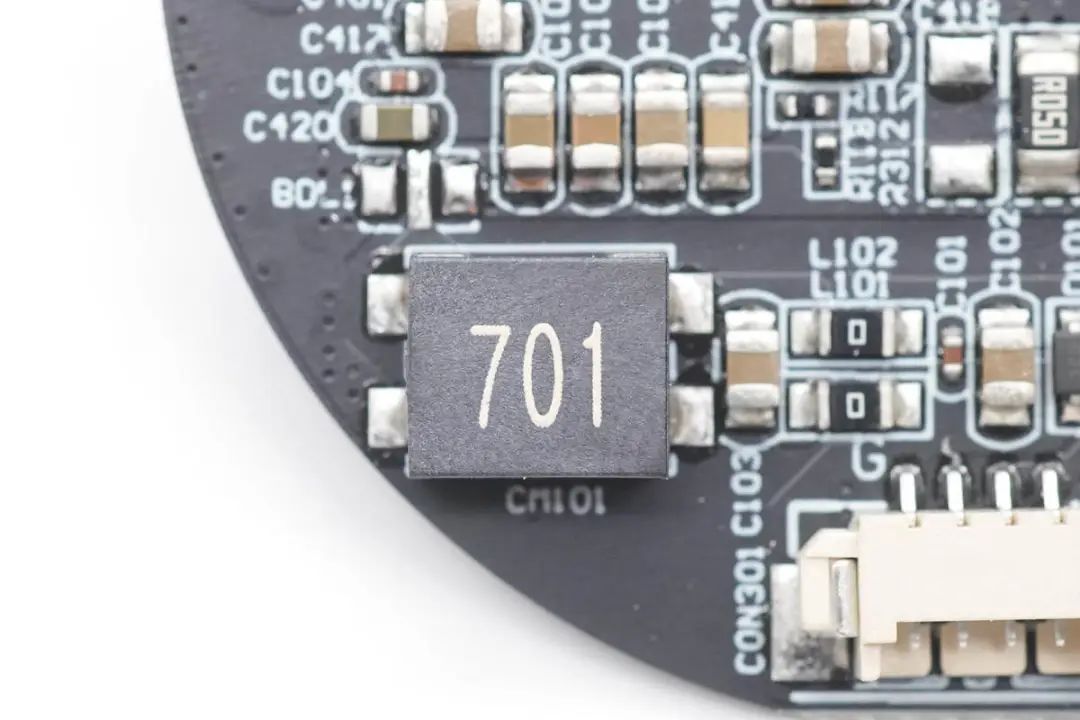

絲印701的貼片電感用于輸入濾波。

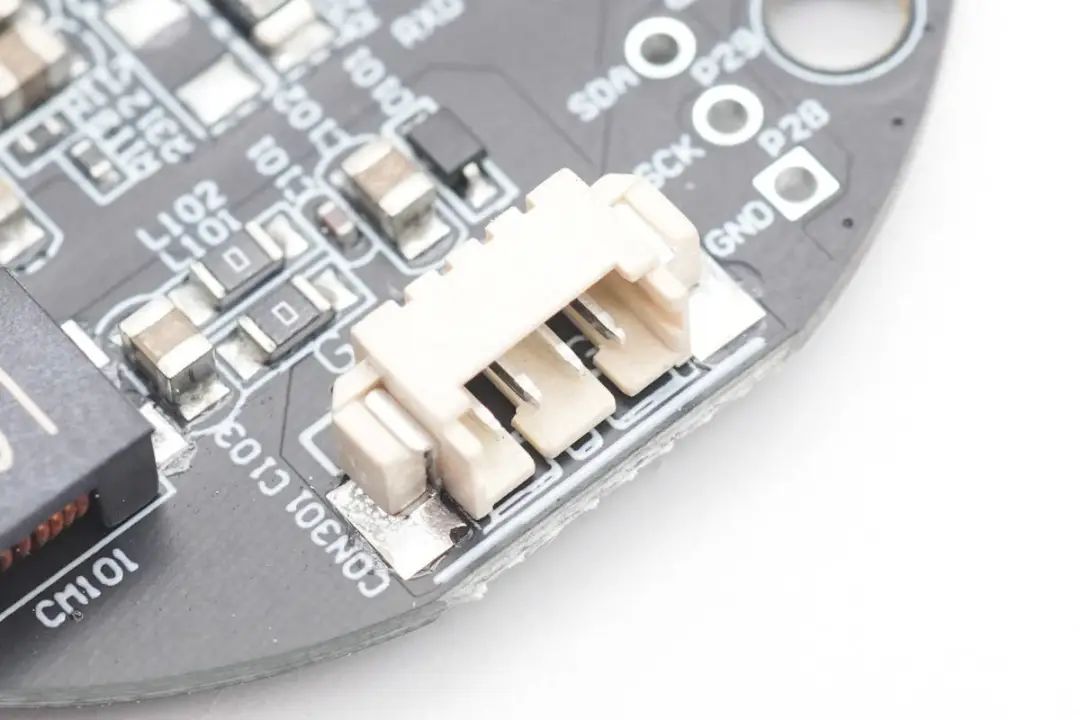

電源接口特寫。

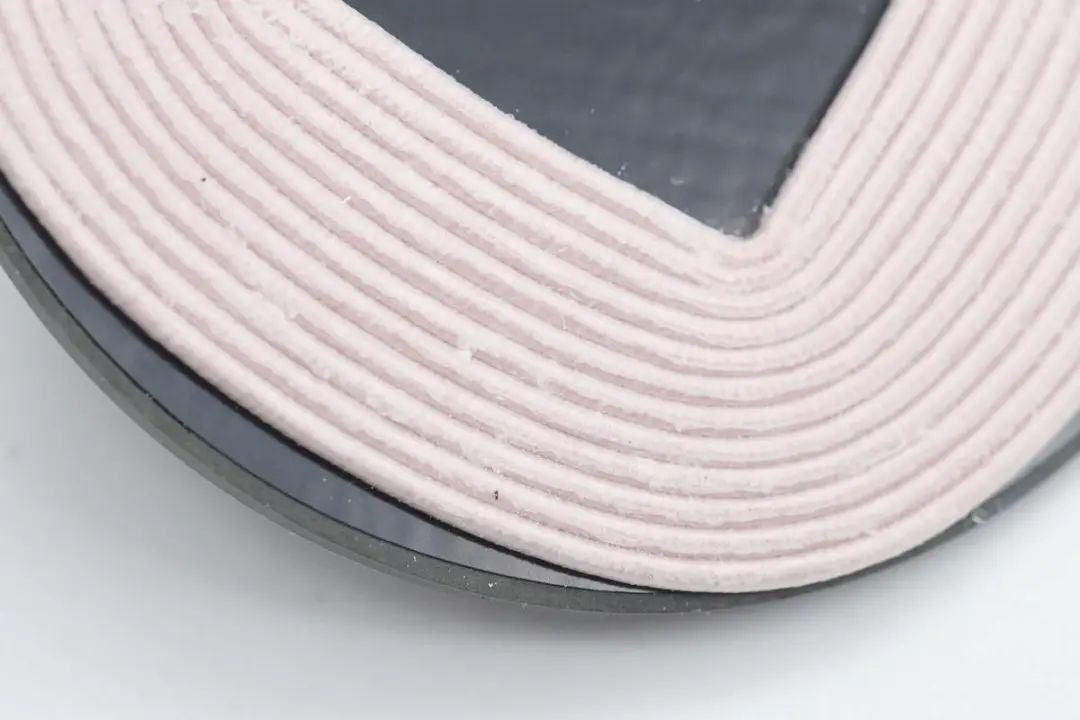

無線充電線圈采用紗包線繞制。

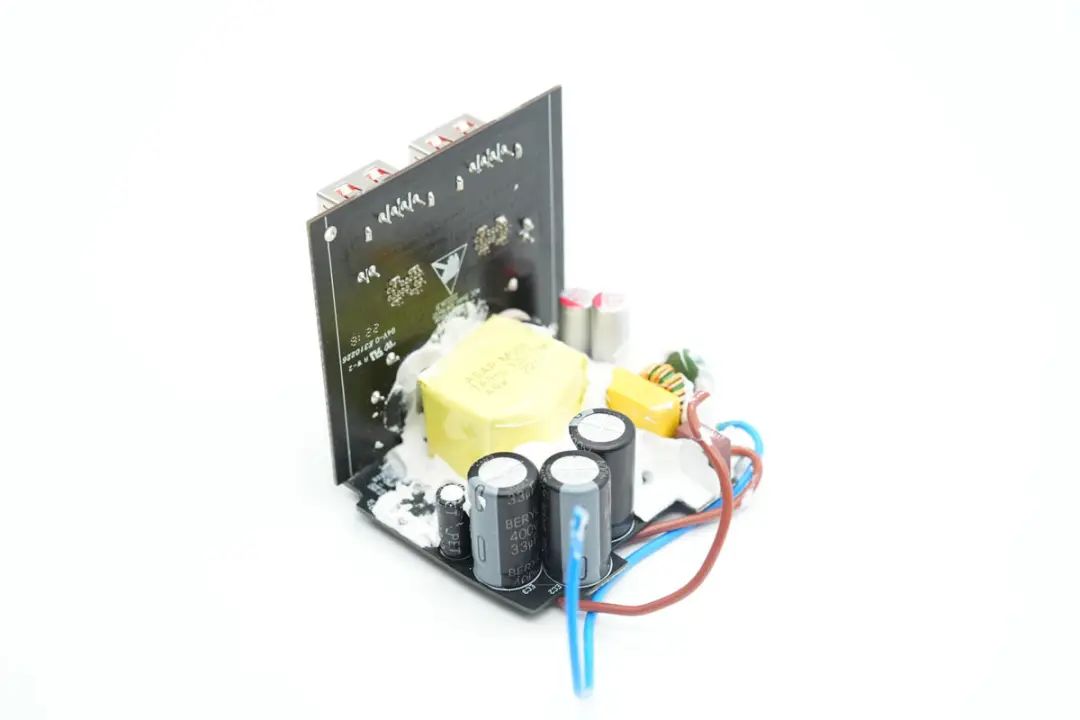

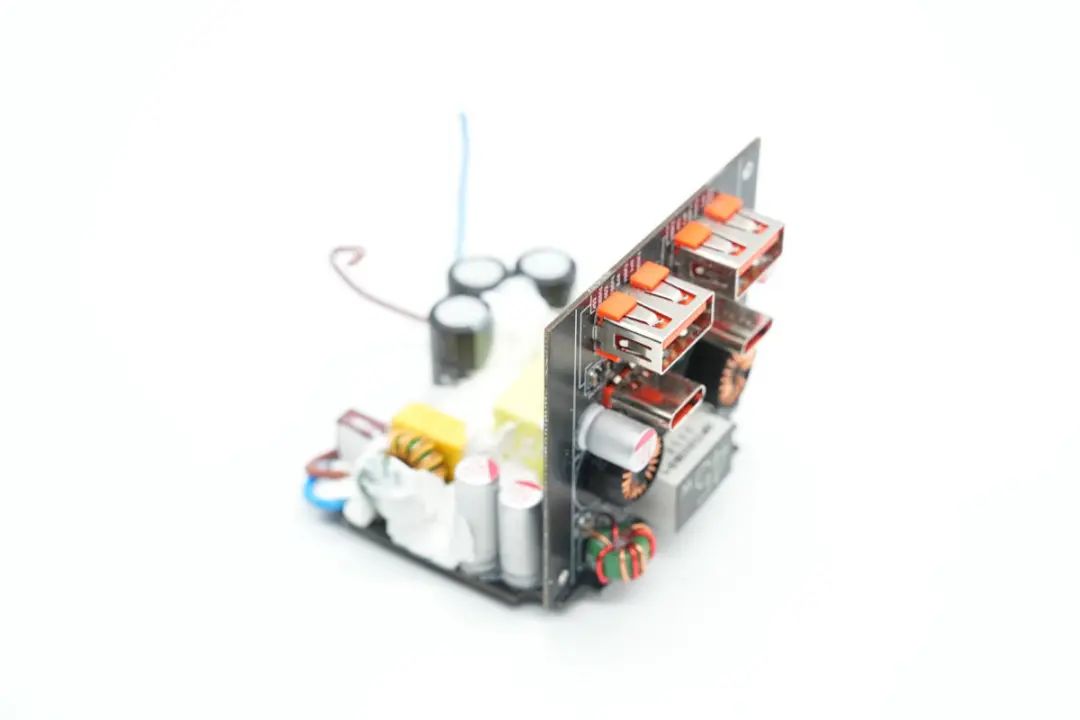

下面來看快充模塊，快充模塊采用兩片PCB組合焊接而成，其中一片為AC-DC電源電路，另外一片為二次降壓電路，用于USB快充輸出。

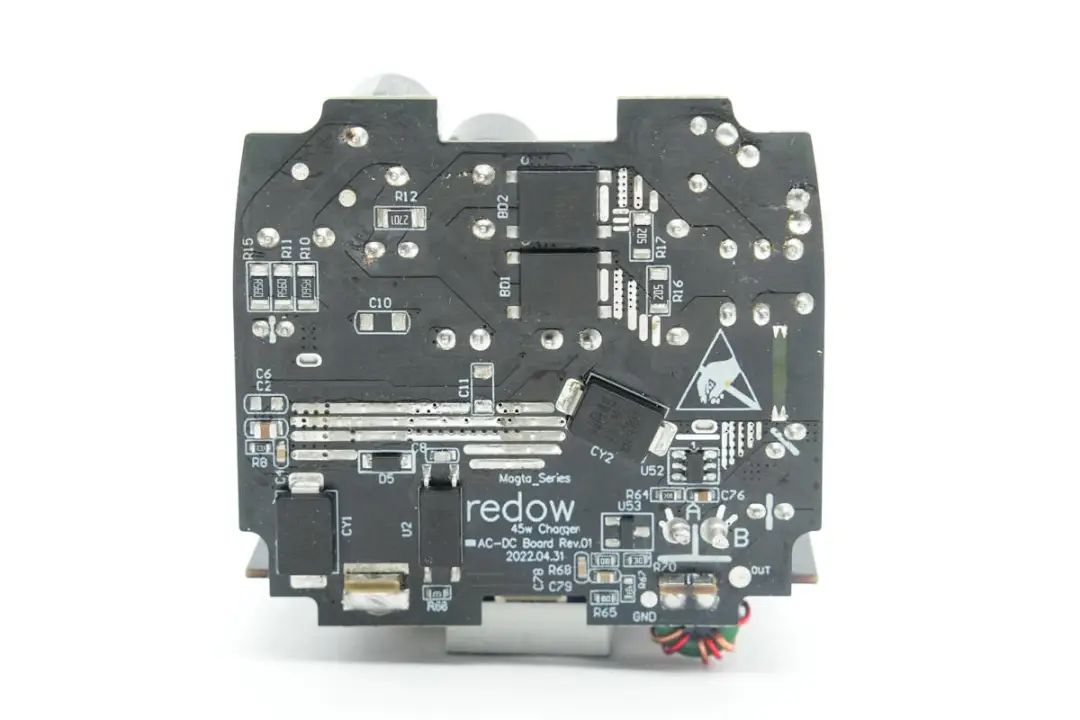

AC-DC電源背面焊接兩顆整流橋，兩顆貼片Y電容，反饋光耦和同步整流控制器。

二次降壓小板上焊有降壓電感和濾波電容，以及USB母座。

通過對PCBA的觀察，熱豆這款模塊采用高頻QR開關電源，搭配同步整流固定電壓輸出，輸出送至二次降壓電路，由協議芯片根據需求調節輸出電壓，滿足負載需求。下面就從輸入端開始了解整個充電器的設計與用料。

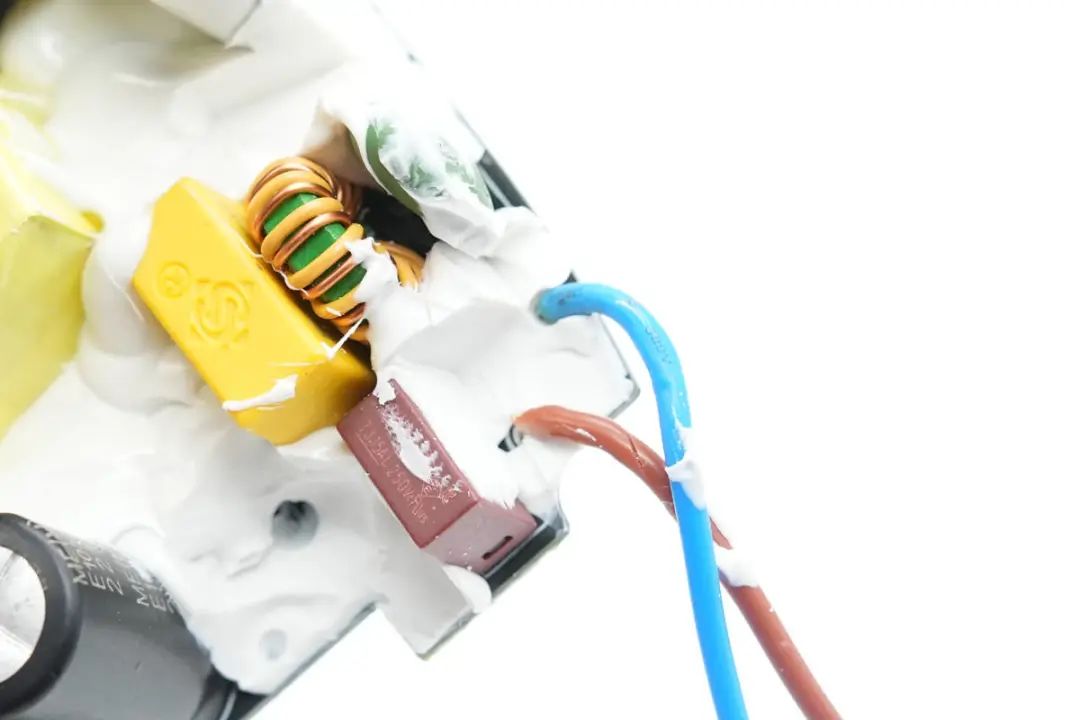

輸入端導線焊接連接到PCB上供電，焊點打膠固定。

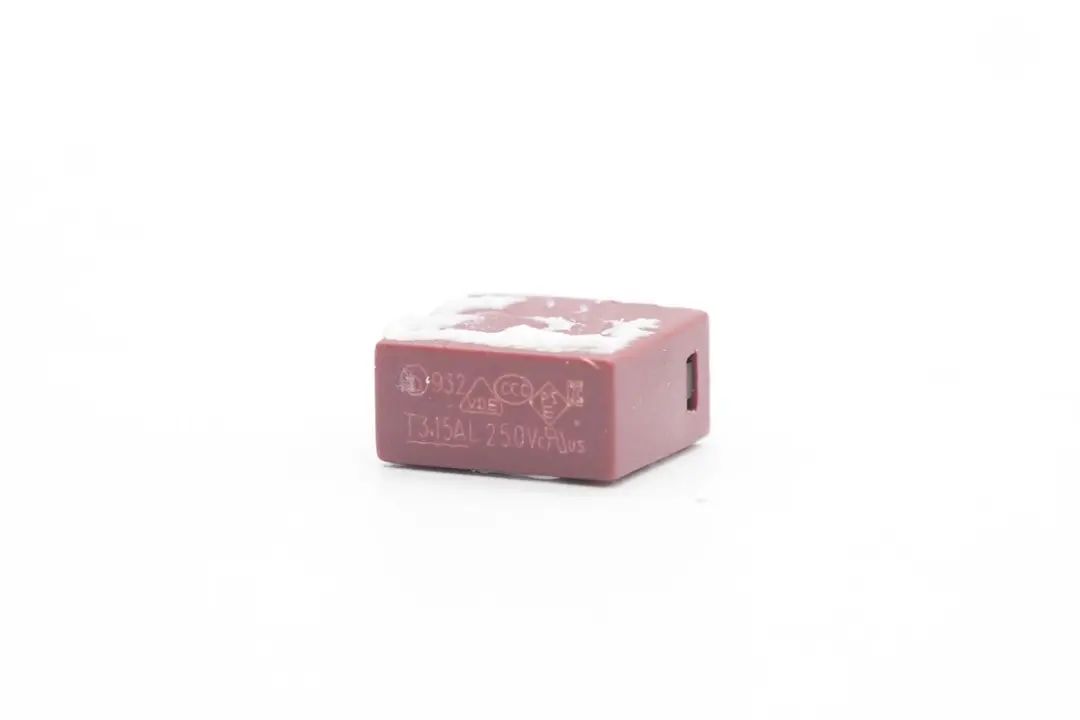

輸入端延時保險絲來自貝特電子，出料號932，規格為3.15A 250V。

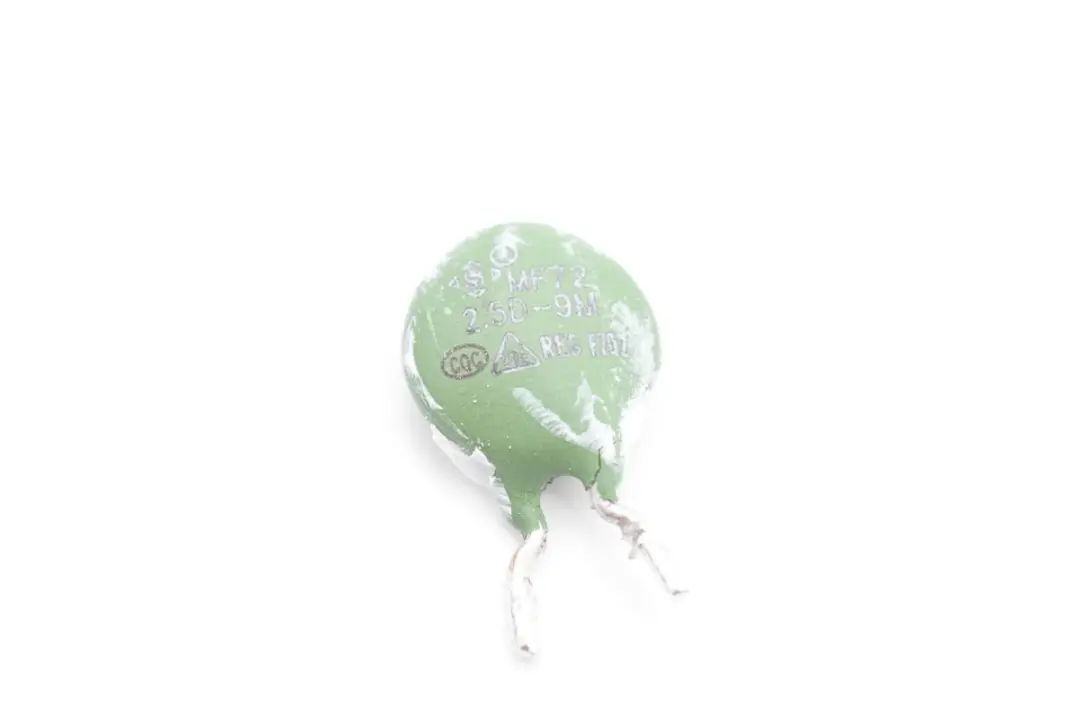

輸入端NTC浪涌電阻來自STE松田，型號為MF72，規格為2.5D-9M。

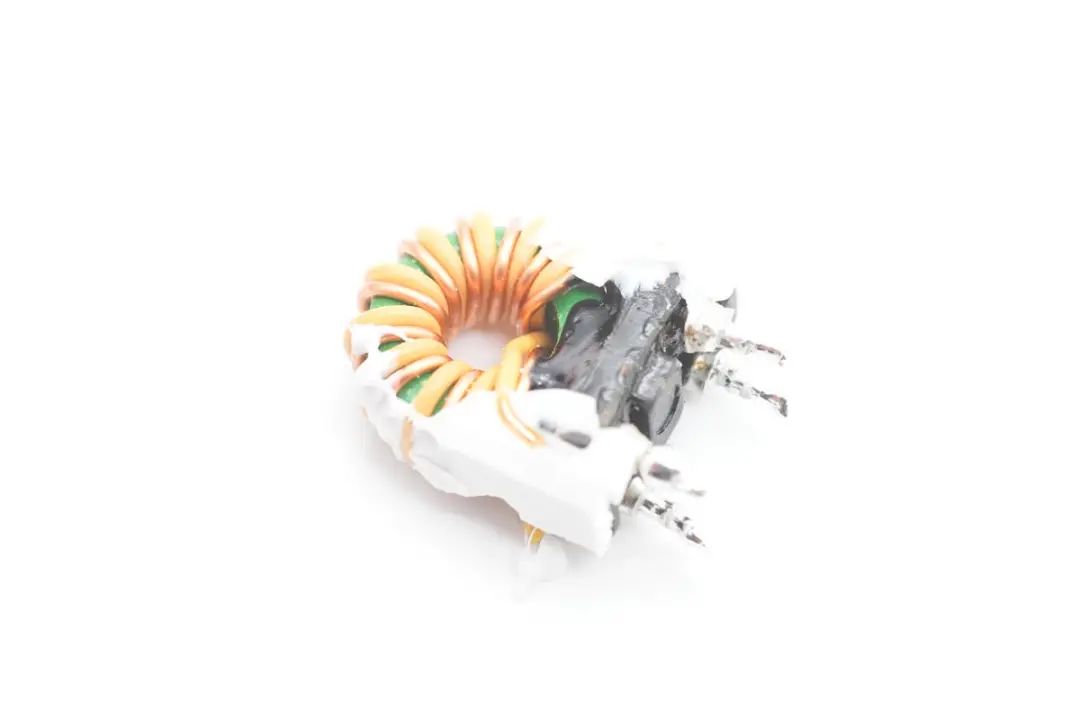

共模電感使用漆包線和絕緣線并繞，底部焊接絕緣支架。

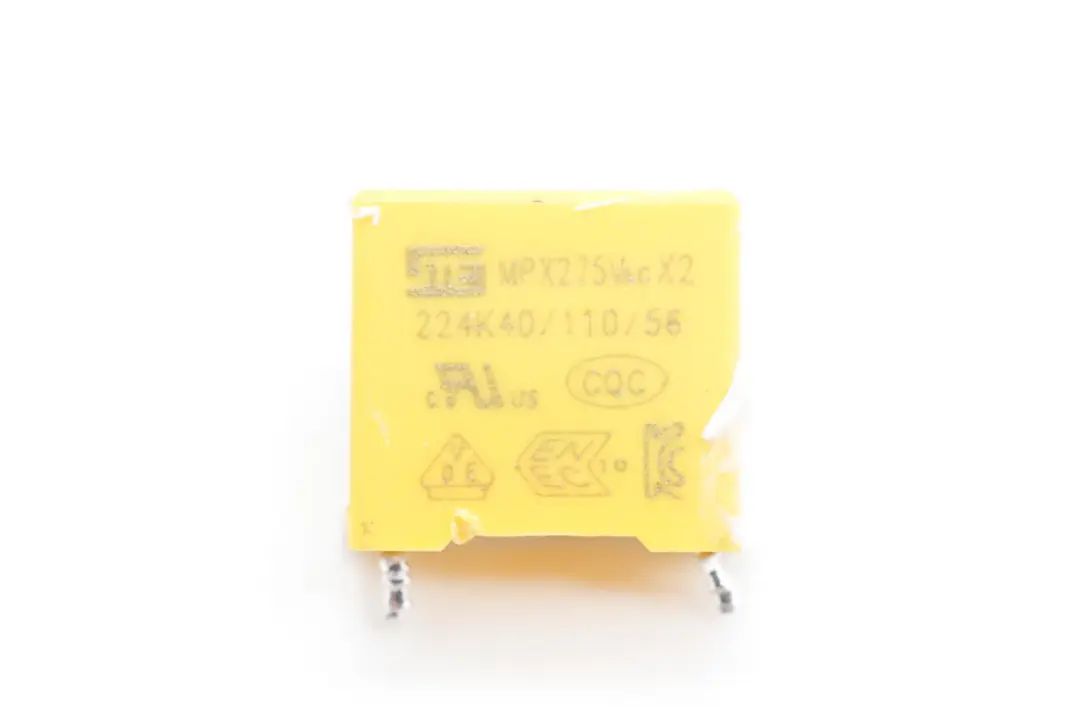

安規X2電容來自STE松田，規格為0.22μF。

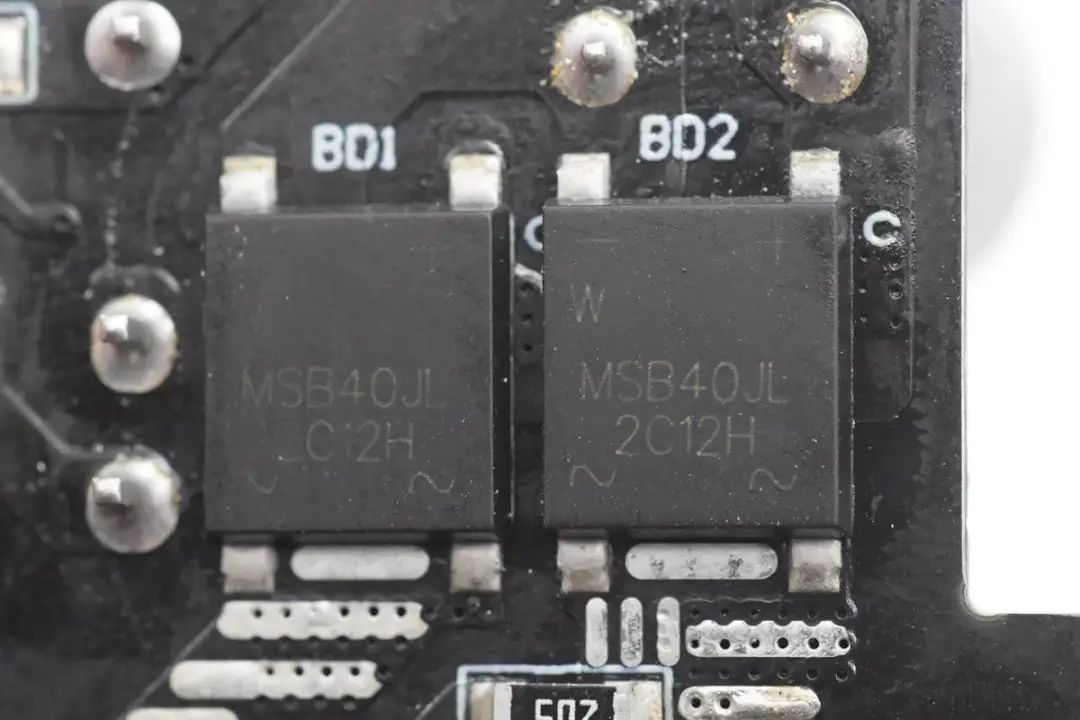

兩顆整流橋半橋連接，用于均攤發熱，整流橋絲印MSB40JL。

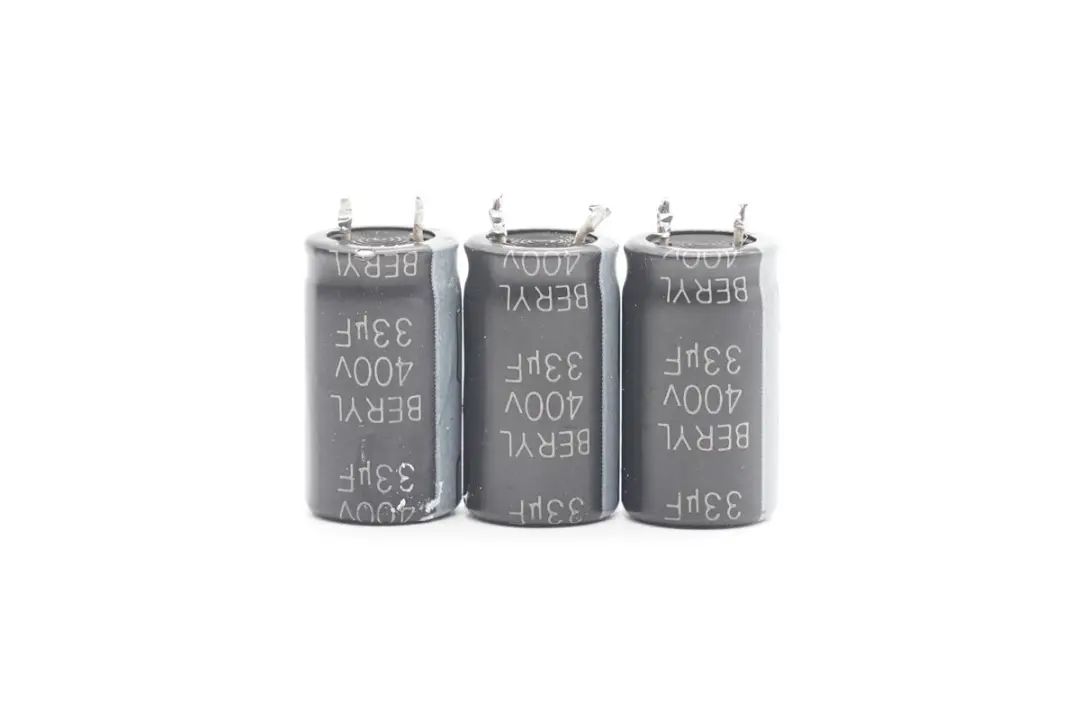

高壓濾波電容來自綠寶石，規格為400V 33μF，三顆共計99μF容量。

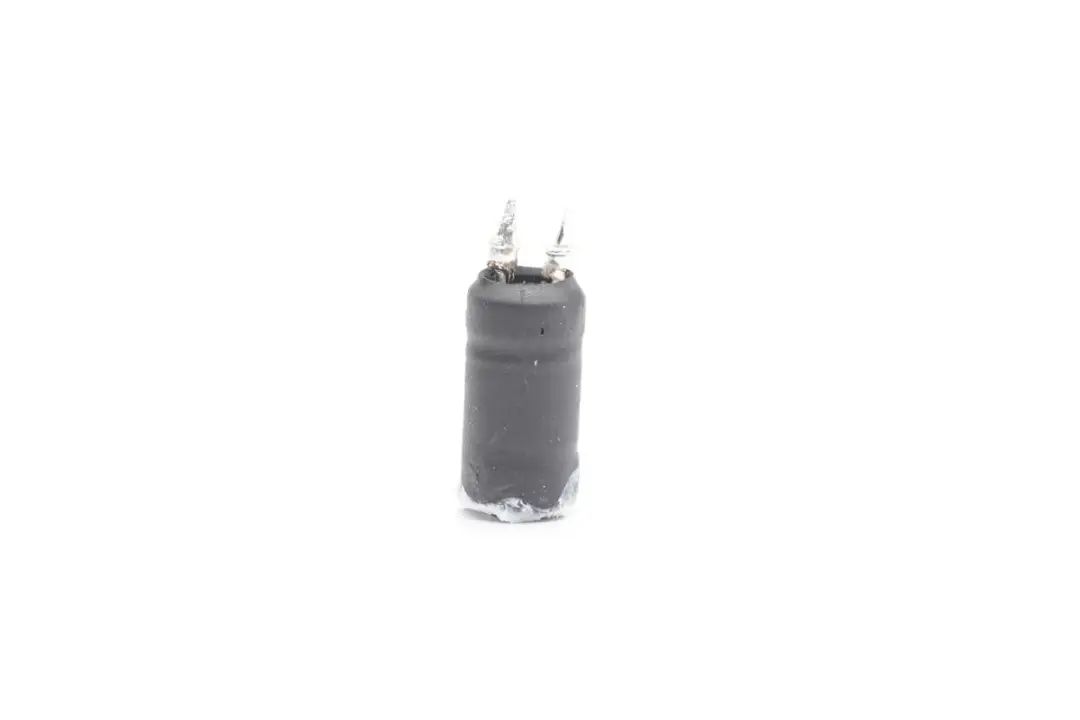

差模電感采用工字磁芯繞制，外套熱縮管絕緣。

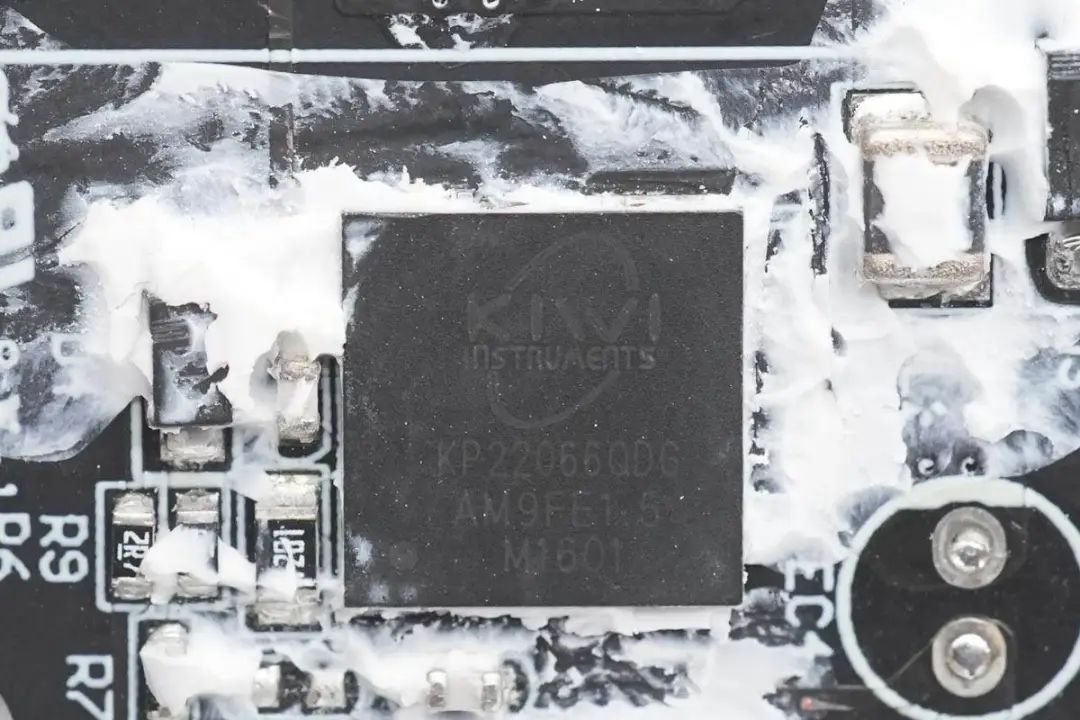

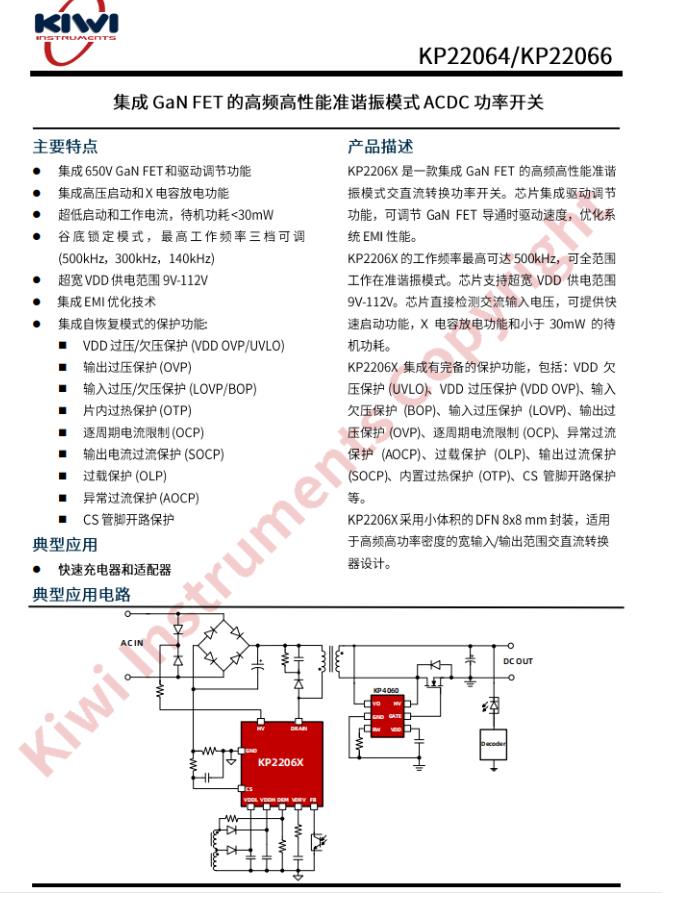

充電器主控芯片來自必易微，型號KP22066，是一顆合封氮化鎵芯片，內部集成165mΩ導阻的氮化鎵開關管，反激控制器和可靠的驅動電路。芯片內部集成高壓啟動電路，可縮短啟動時間并降低待機功耗。同時還集成了X電容放電功能，可進一步降低待機功耗。芯片內置高可靠的氮化鎵驅動，提供穩定的6.2V柵極驅動電壓，同時芯片集成外部驅動開通速度調節功能，可以通過外部配置參數優化EMC，解決了高頻合封氮化鎵電源設計的一大難題。

KP22066采用了負壓電流采樣技術，驅動回路中沒有采樣電阻，開通時驅動電壓不會受到電流采樣電阻壓降影響，更加高效。合封技術進一步減小了寄生參數對高頻開關的影響，提高整體穩定性。KP22066具有三檔工作頻率可通過管腳配置，支持140kHz、300kHz、500kHz，支持9-112V供電電壓，適配寬電壓輸出應用。

KP2206X內置峰值電流抖動功能以優化EMI，支持綠色模式和打嗝模式工作，芯片內集成了供電欠壓、過壓保護，集成輸入欠壓、過壓保護，集成輸出過壓保護，逐周期電流限制，過載保護，過流保護，過熱保護，電流采樣電阻開路保護等保護措施。

值得一提的是，KP2206X合封芯片還支持雙繞組為芯片供電，具有兩個供電引腳，可以根據輸出電壓，切換供電繞組抽頭。當輸出電壓范圍寬且輸出電壓較高時，芯片可自動切換成低壓繞組供電，降低芯片自身損耗。KP22066采用必易微專有的DFN8*8封裝，將功率走線和控制走線分離，并采用大面積散熱PAD，有效降低溫升，具有優秀的散熱性能。

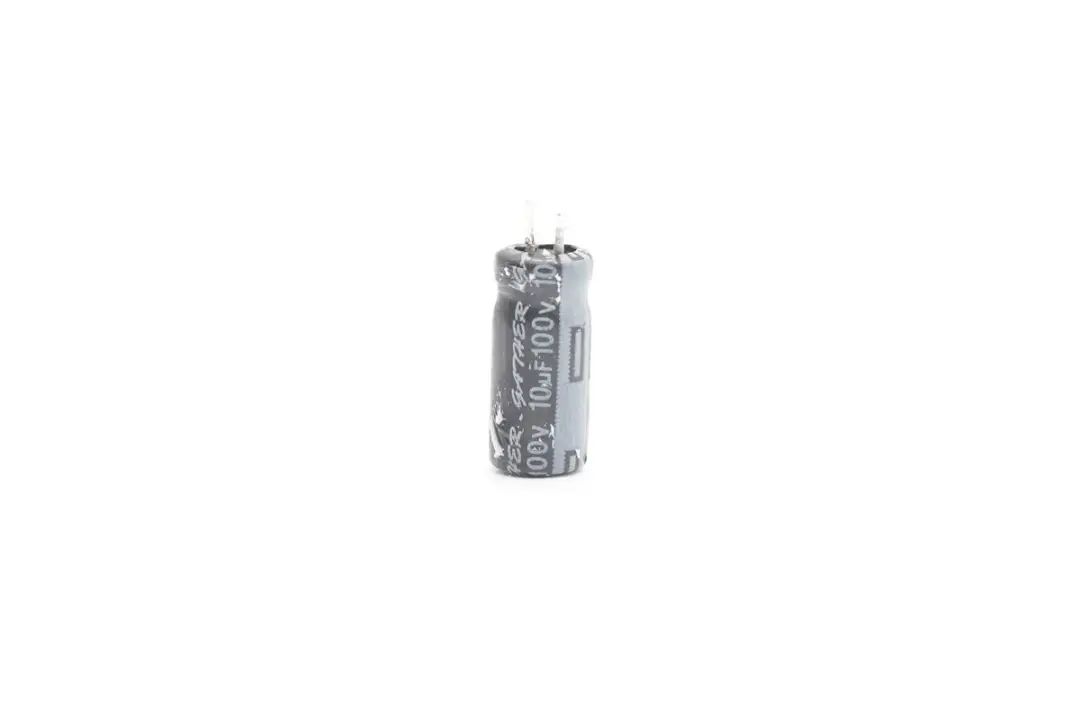

為KP22066供電的濾波電容，來自凱澤鑫，規格為10μF 100V。

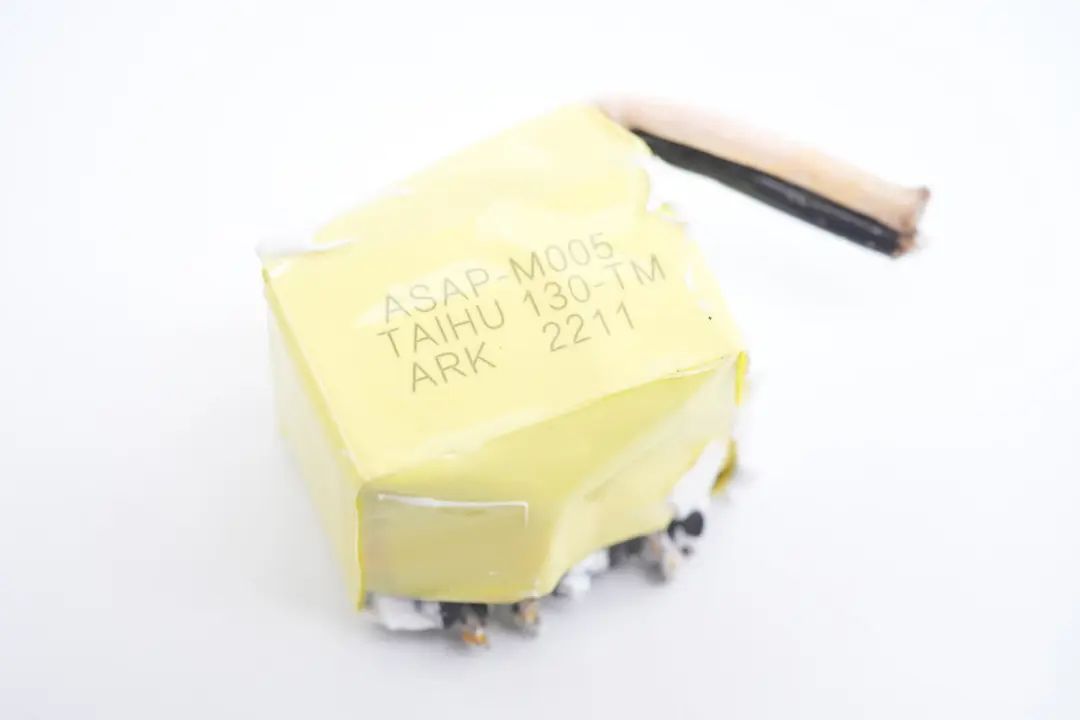

變壓器使用膠帶嚴密纏繞絕緣。

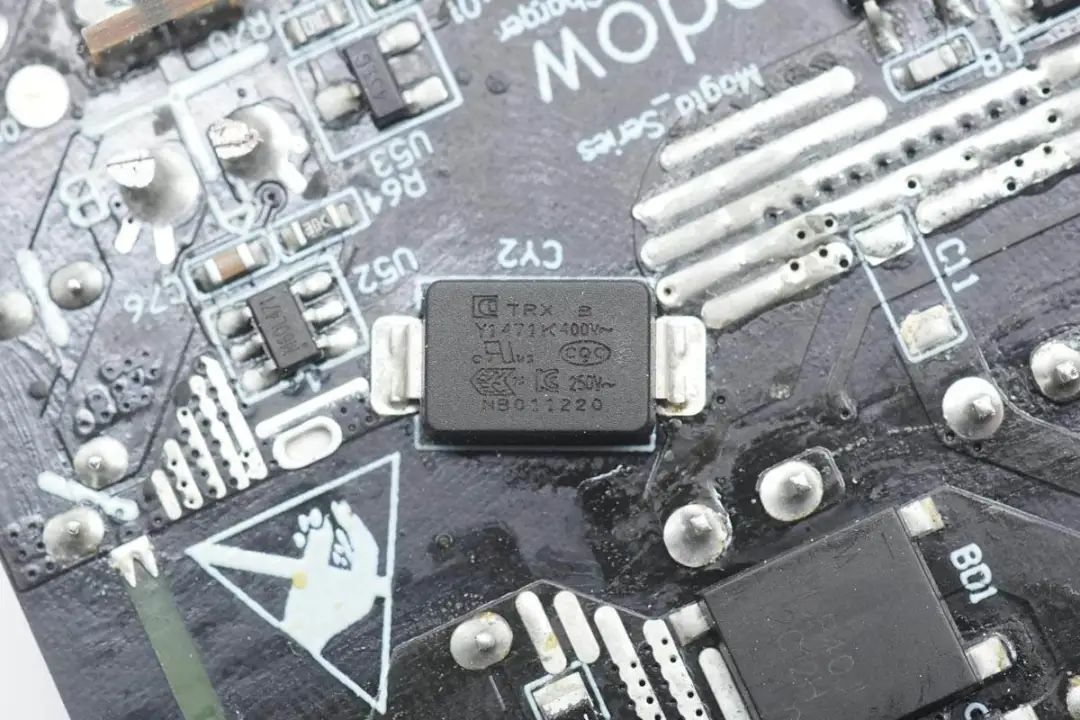

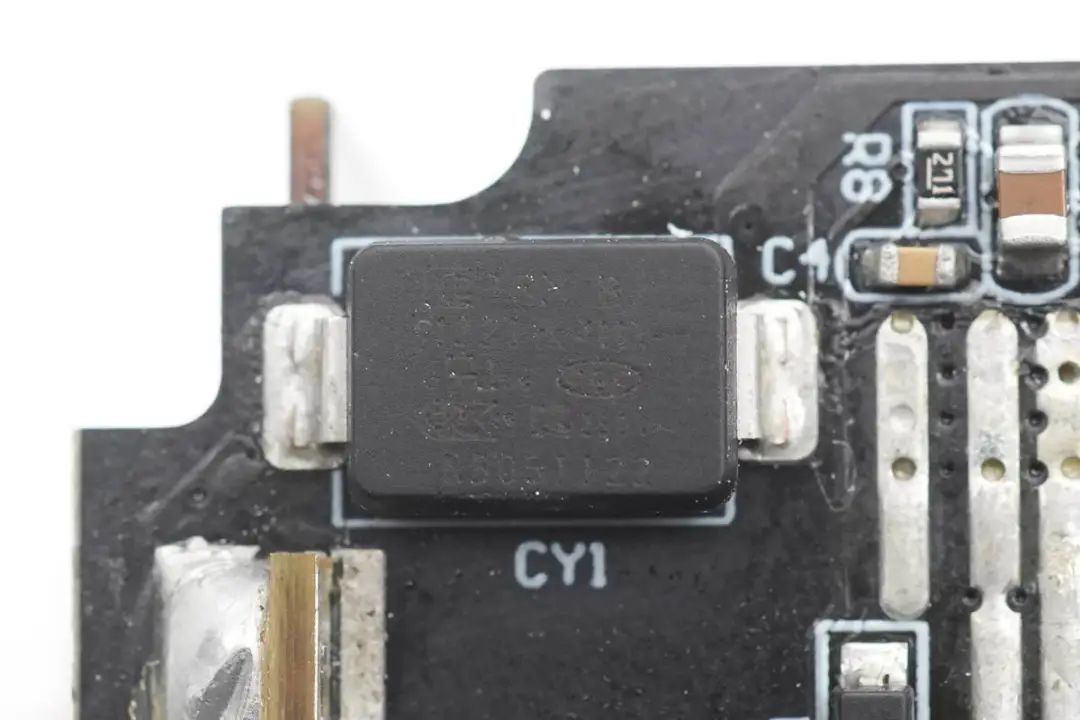

貼片Y電容來自四川特銳祥科技股份有限公司，型號TMY1471K，具有體積小、重量輕等特色，非常適合應用于氮化鎵快充這類高密度電源產品中。

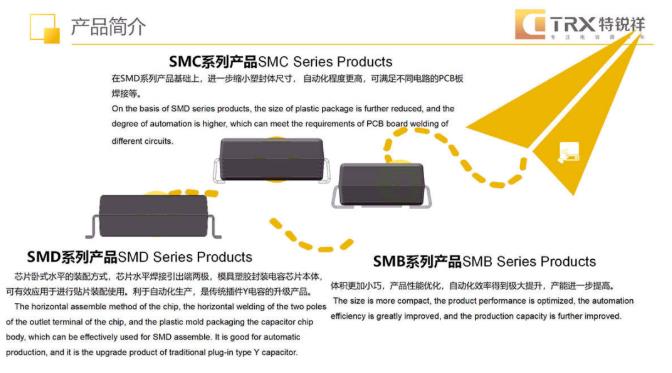

特銳祥專注于被動元器件的研發、生產及銷售，注冊資本1億元。旗下有自主電容品牌兩類：SMD TRX及DIP TY電容器，TRX將致力于陶瓷材料的研究，以拓展更多品類的應用，為客戶提供更多的解決方案。

充電頭網了解到，特銳祥貼片Y電容除了被麥多多100W氮化鎵、OPPO 65W超級閃充氮化鎵充電器、聯想90W氮化鎵快充、努比亞65W氮化鎵充電器、倍思120W氮化鎵+碳化硅PD快充充電器等數十款大功率充電器使用外，也可應用于海陸通、第一衛、貝爾金等品牌20W迷你快充上，性能獲得客戶一致認可。

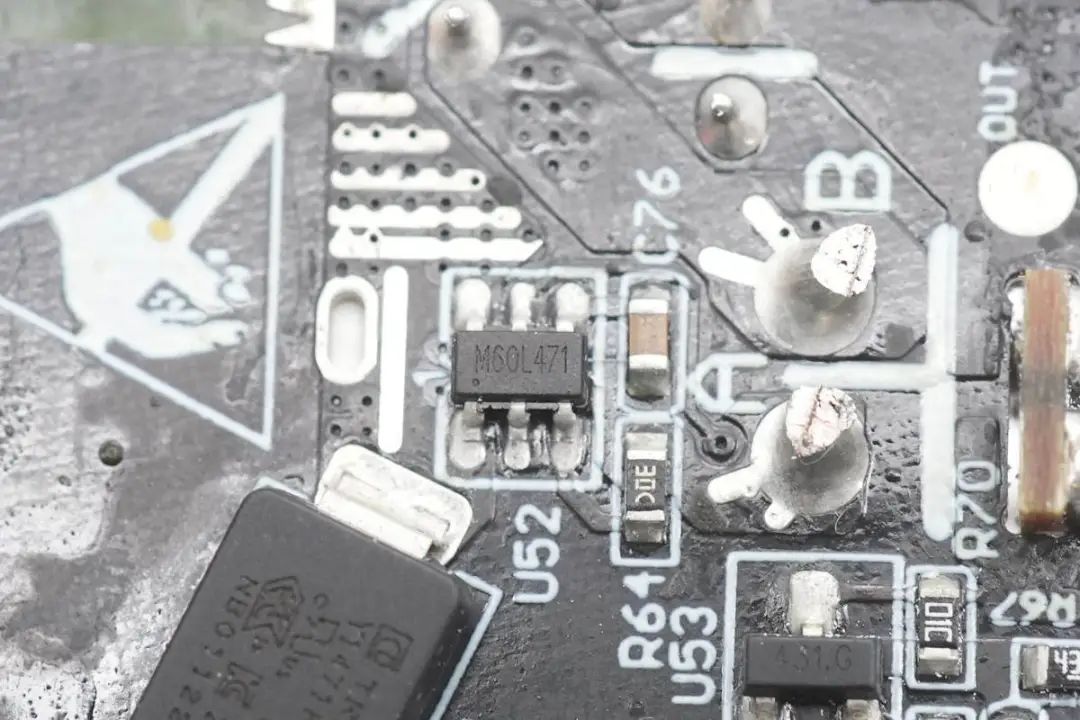

另一顆貼片Y電容同樣來自特銳祥，型號為TMY1221K。

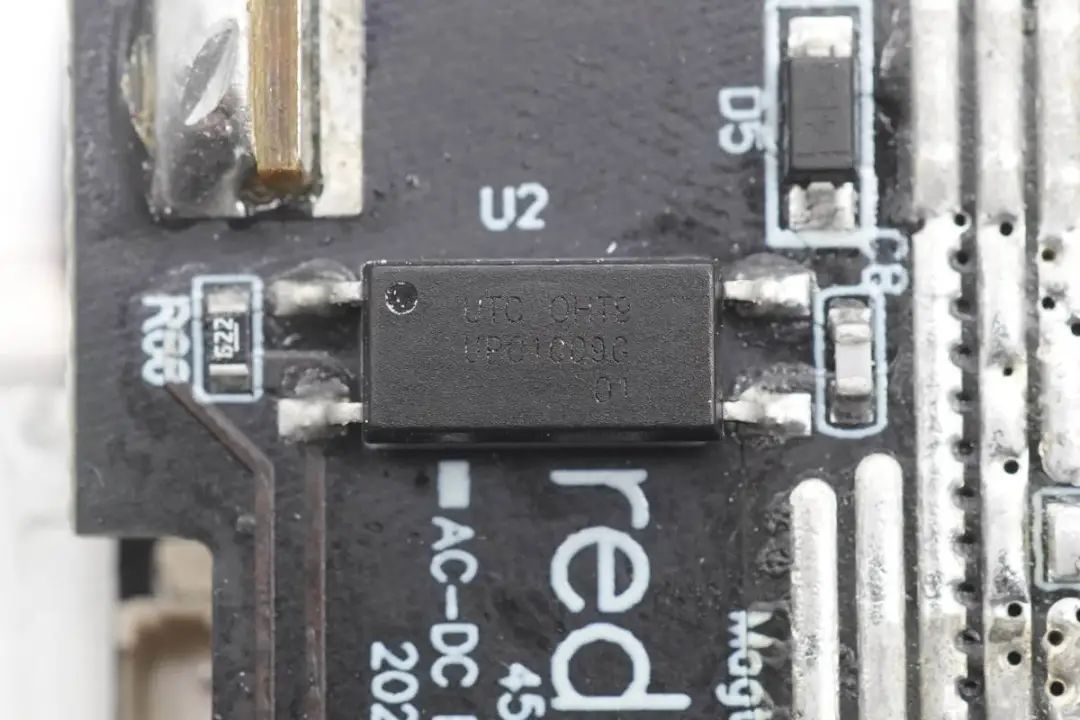

光耦來自UTC友順，型號UPC1009，用于輸出電壓反饋。

同步整流控制器同樣來自必易微，型號為KP4060，采用了節省空間的SOT23-6封裝。KP4060支持最高600kHz工作頻率，滿足KP22066高頻開關應用。

KP4060支持DCM、BCM、CCM、QR工作模式和有源鉗位 Flyback 拓撲，支持600kHz工作頻率，集成高壓檢測電路和高壓供電電路，集成智能雙路LDO，無需輔助繞組供電，支持輸出短路SR工作。

KP4060支持寬范圍輸出電壓應用（0~20V），特別適用于支持QC、PD等協議的快充領域；支持高側或低側配置；采用Gate驅動有源鉗位技術，防止寄生耦合導致的誤開通；具有專利的智能電流過零關斷和智能開通檢測技術防止誤開通，確保安全使用。

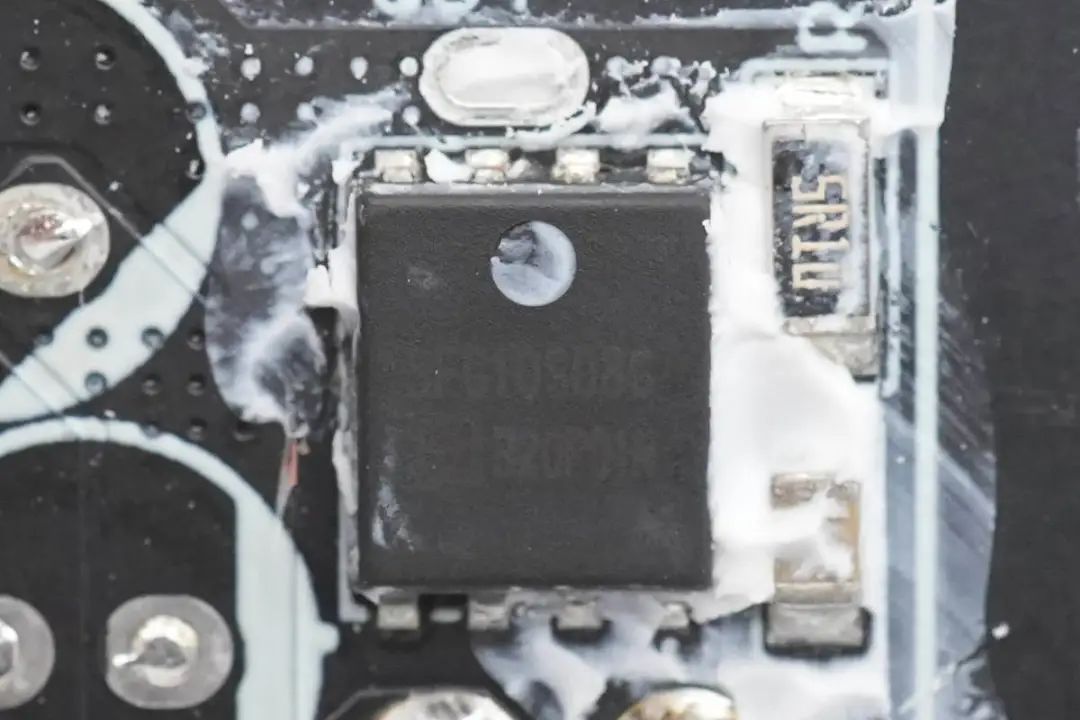

同步整流管來自東微，型號SFG10S08GF，耐壓100V，導阻7mΩ，采用PDFN5*6封裝。

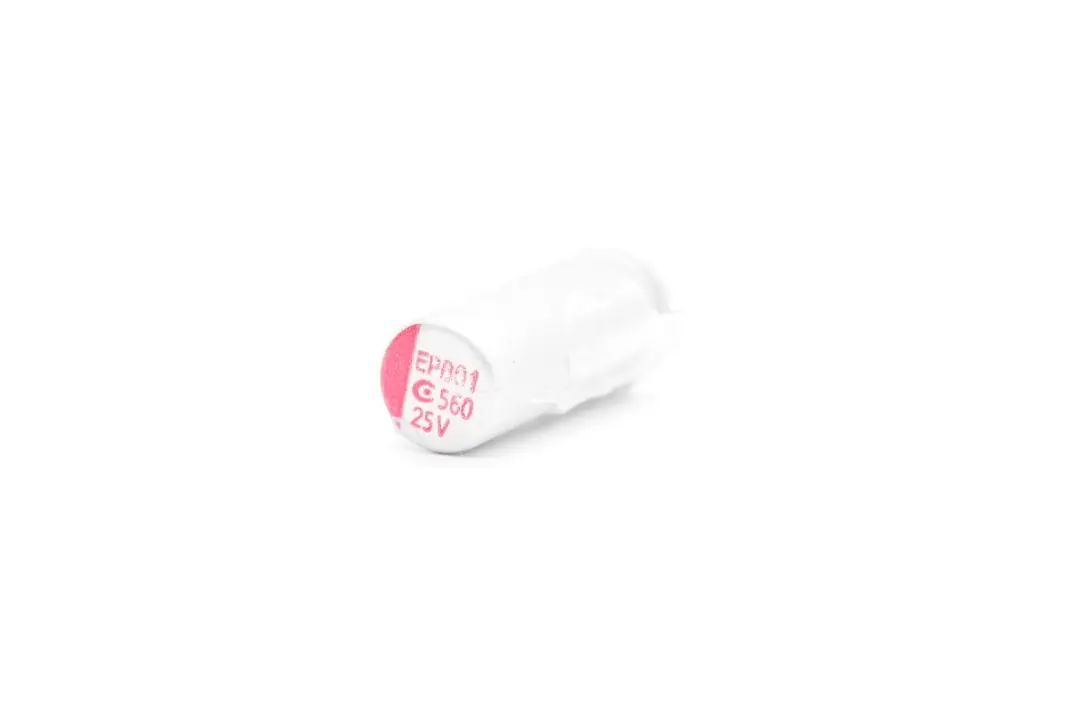

輸出兩顆固態濾波電容來自鈺邦，一顆規格為560μF 25V。

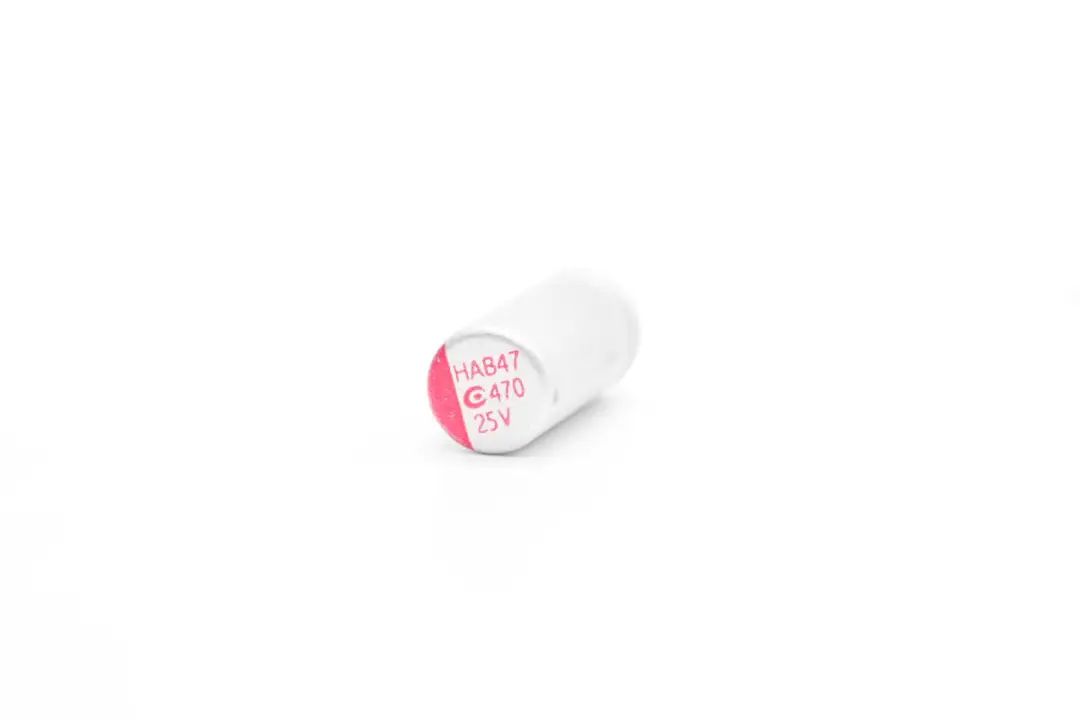

另一顆規格為470μF 25V。

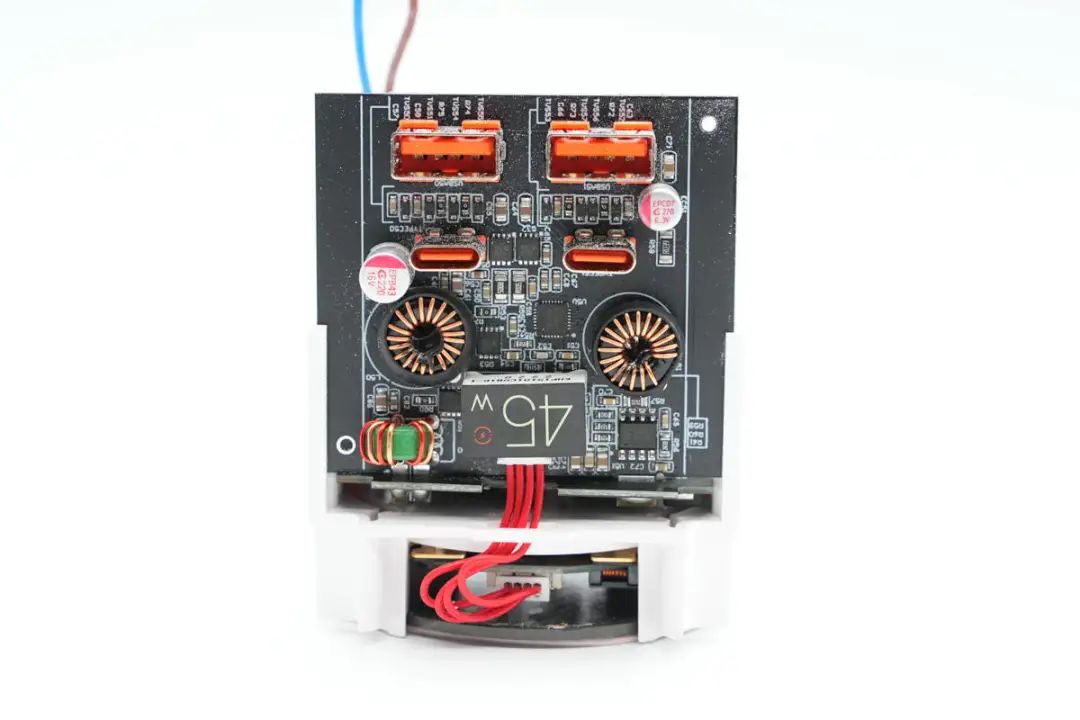

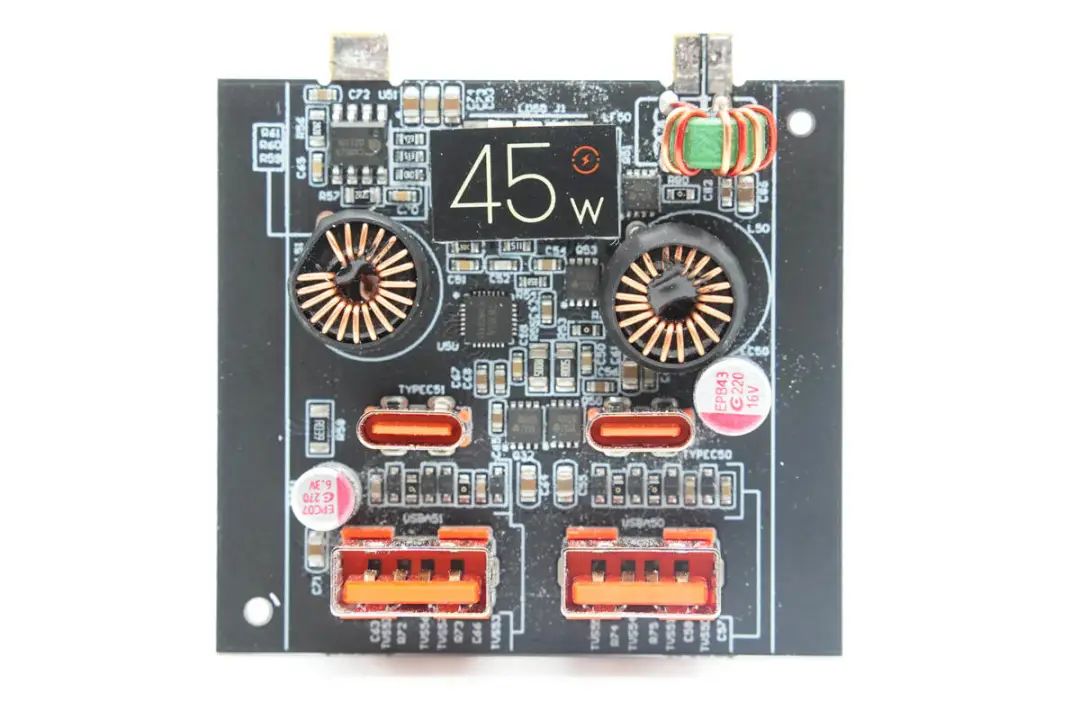

二次降壓電路一覽，正面采用兩路獨立的降壓電路，其中一路用于USB-C口降壓輸出，另一路用于兩個USB-A口5V輸出。

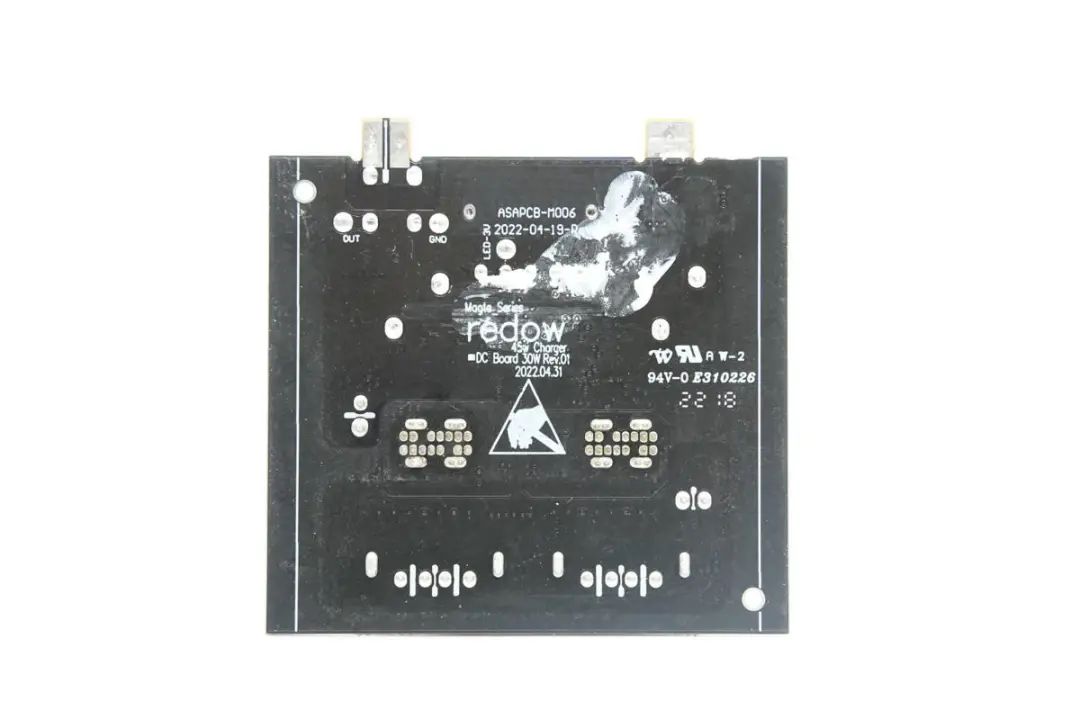

小板背面沒有元件。

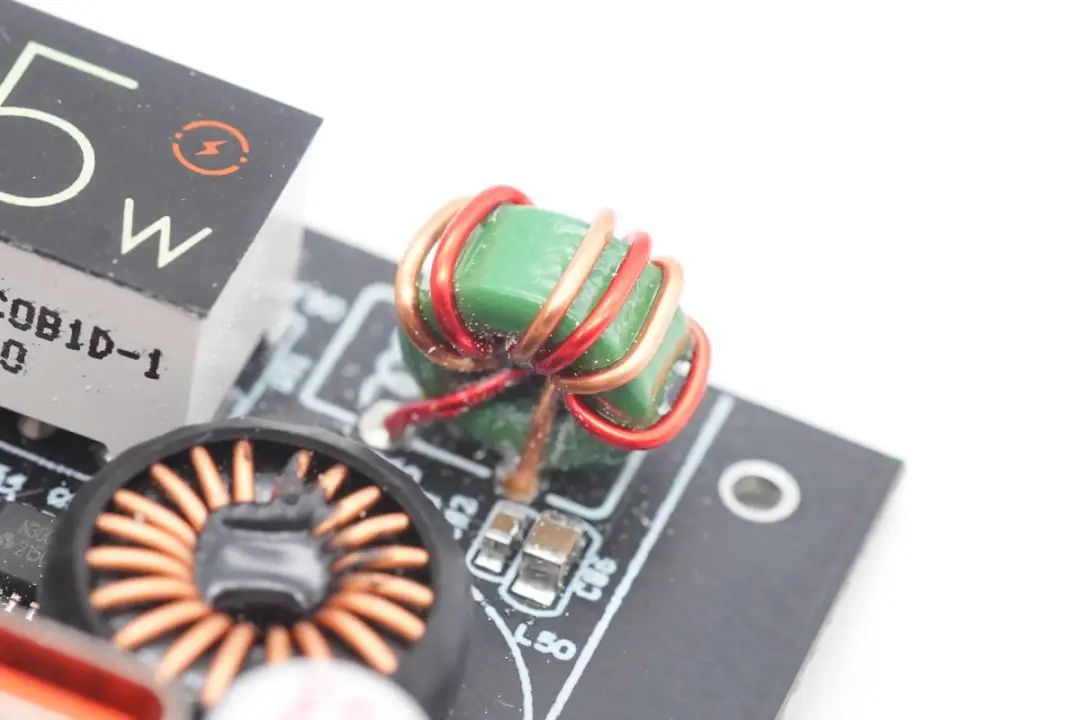

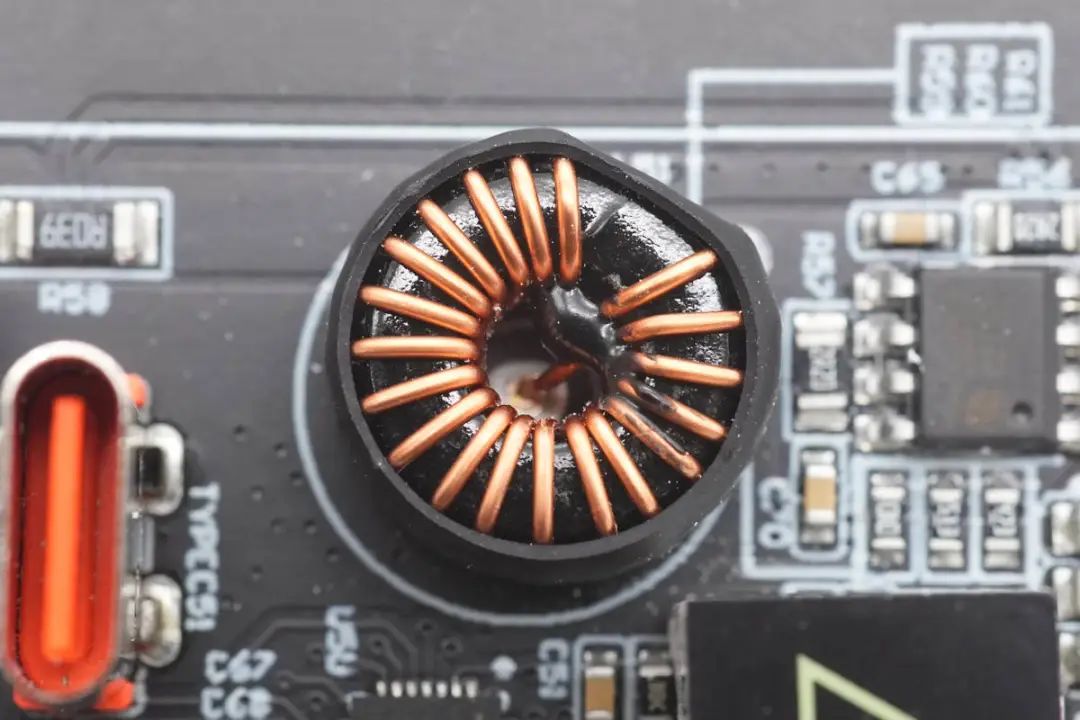

電源輸入通過一顆濾波電感進行濾波。

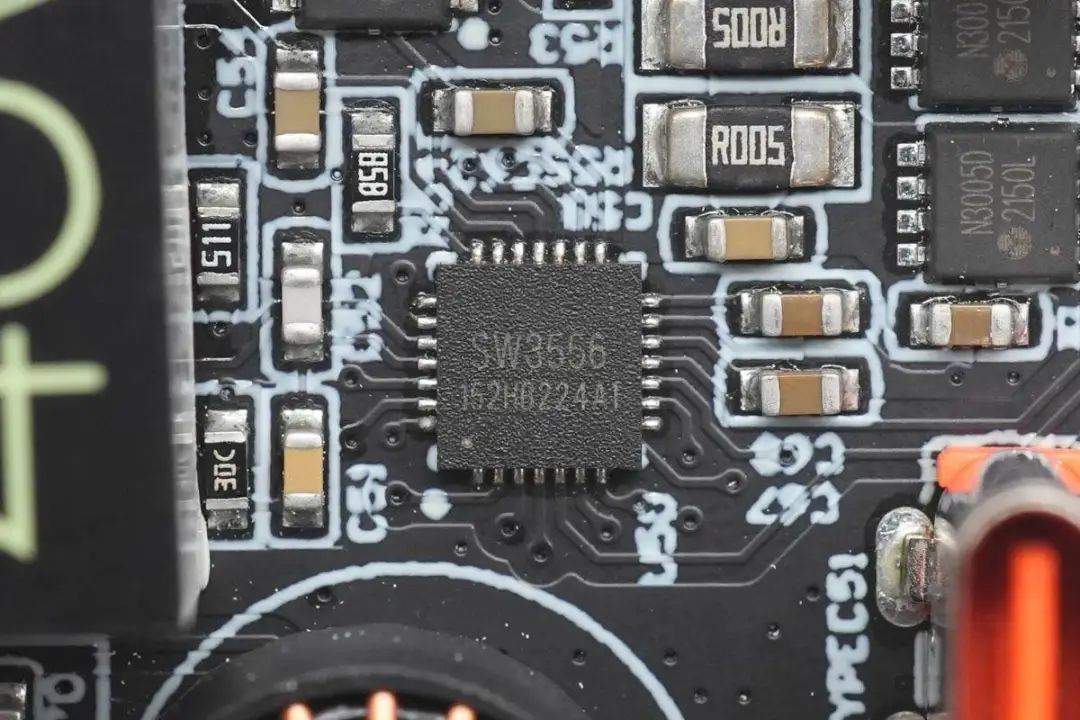

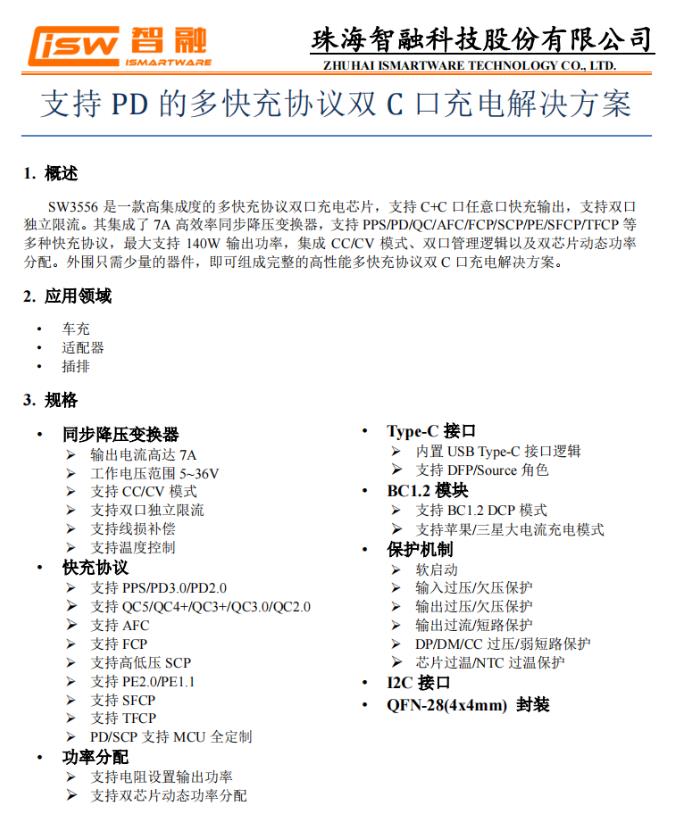

兩個USB-C口降壓輸出采用智融SW3556，這款芯片支持雙USB-C接口降壓控制，內部集成多種快充協議，支持7A大電流輸出，并支持雙口功率盲插和獨立限流。SW3556支持驅動低壓氮化鎵開關管，可進一步提升降壓電路效率，減小充電器的體積與散熱要求。

智融SW3556為同步整流降壓拓撲，支持40V輸入，內置同步整流降壓控制器，搭配使用硅MOS或氮化鎵開關管、電感電容等簡單的外圍器件，即可實現140W大功率輸出。內置的降壓控制器開關頻率為125KHz，支持PFM/PWM模式運行以優化轉換效率。

此外，智融SW3556支持引腳外接電阻來配置輸出功率以及動態功率分配，在開發多口快充電源產品時無需外置單片機，以此實現更精簡的外圍并降低成本。適用于車載充電器、多口充電器、插排等產品領域。

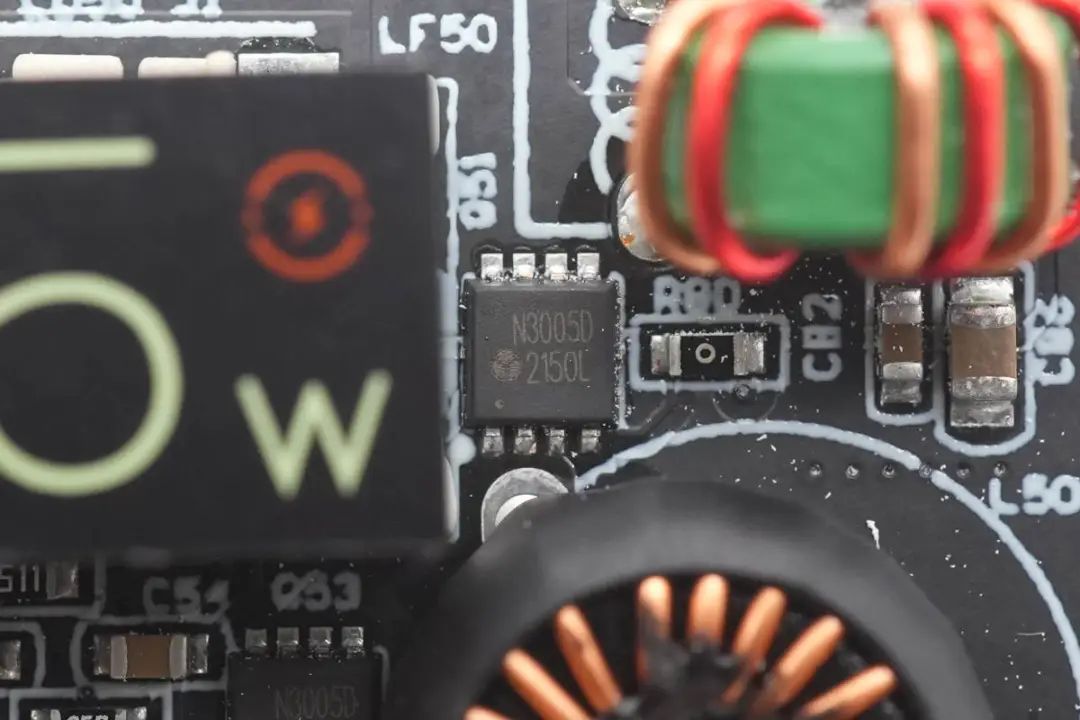

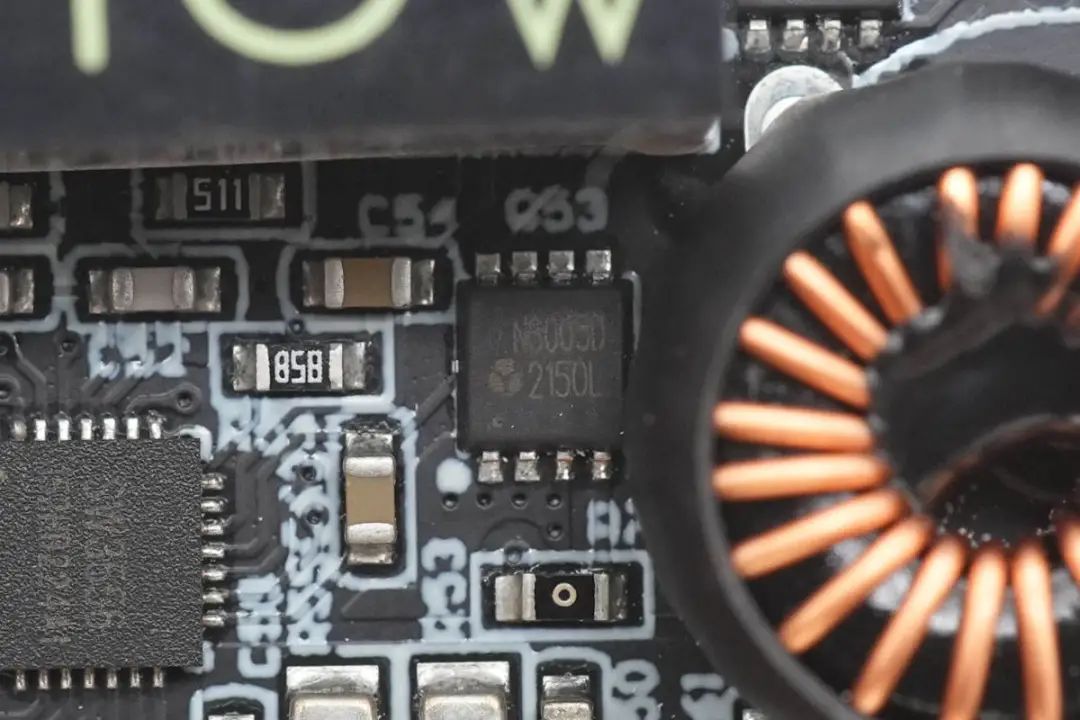

用于同步降壓的開關管絲印N3005D，采用DFN3*3封裝。

另一顆開關管同樣為N3005D。

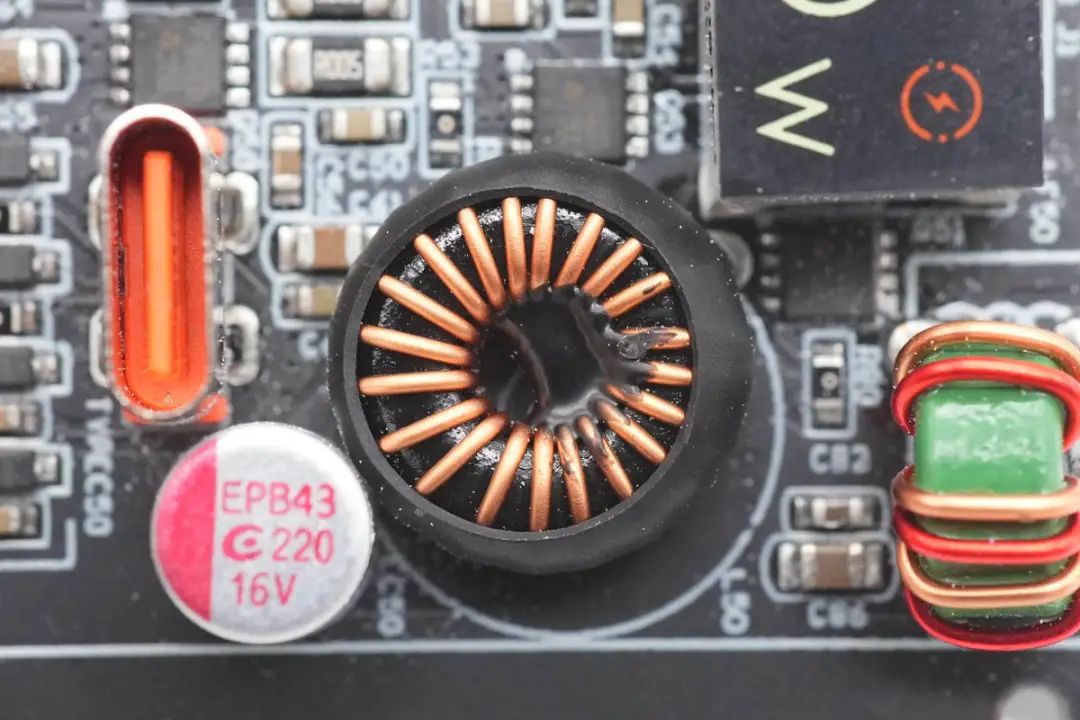

降壓電感采用熱縮管包裹絕緣。

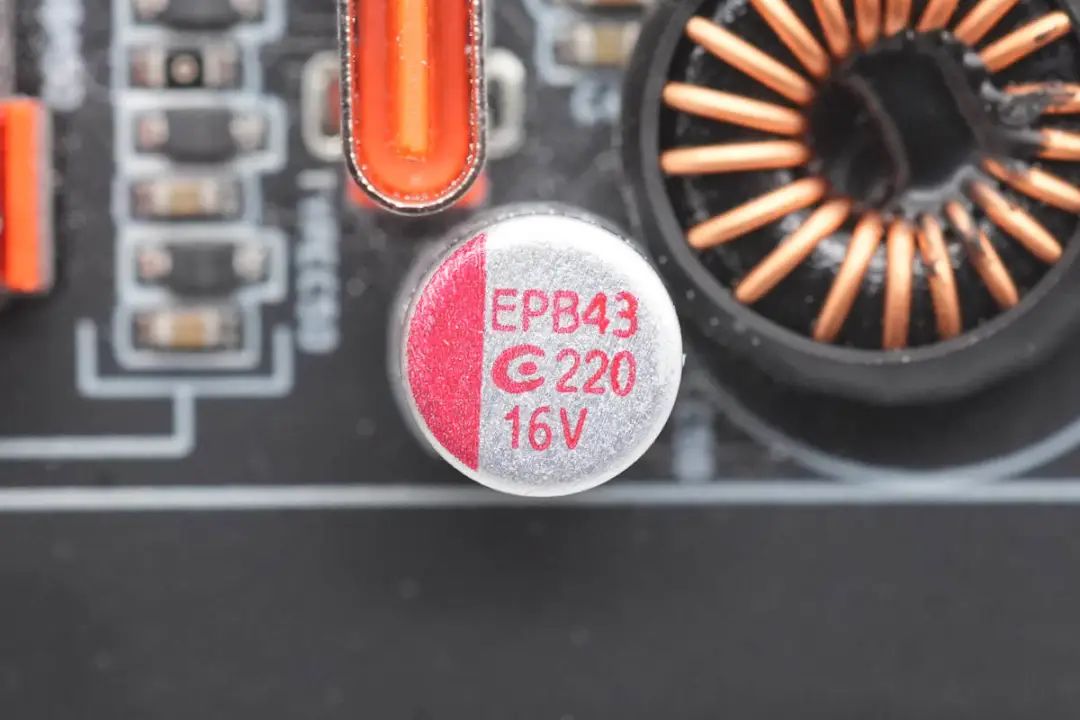

輸出濾波固態電容來自鈺邦，規格為220μF 16V。

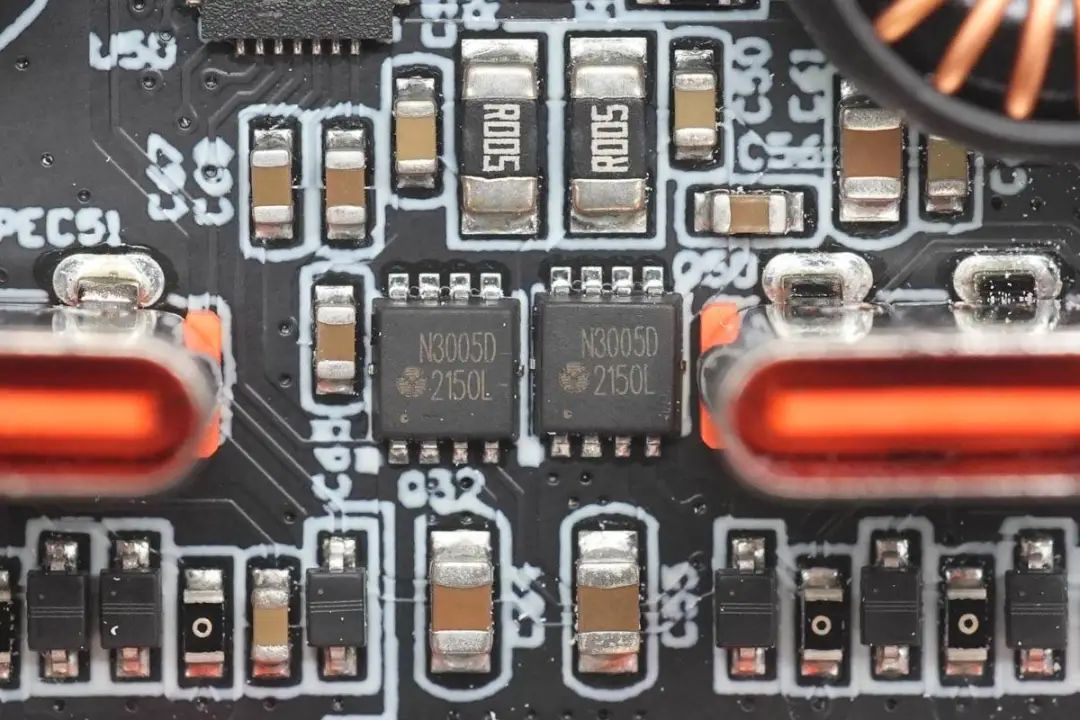

用于兩路USB-C口的VBUS開關管和電流取樣電阻。

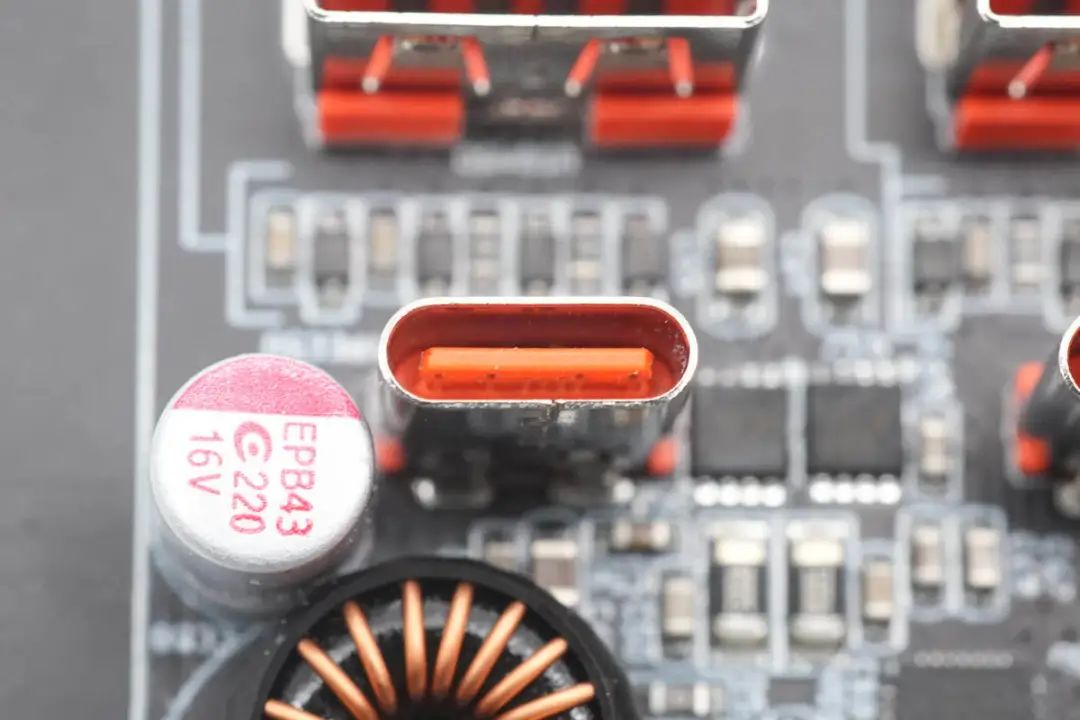

USB-C母座采用橙色膠芯，過孔焊接固定。

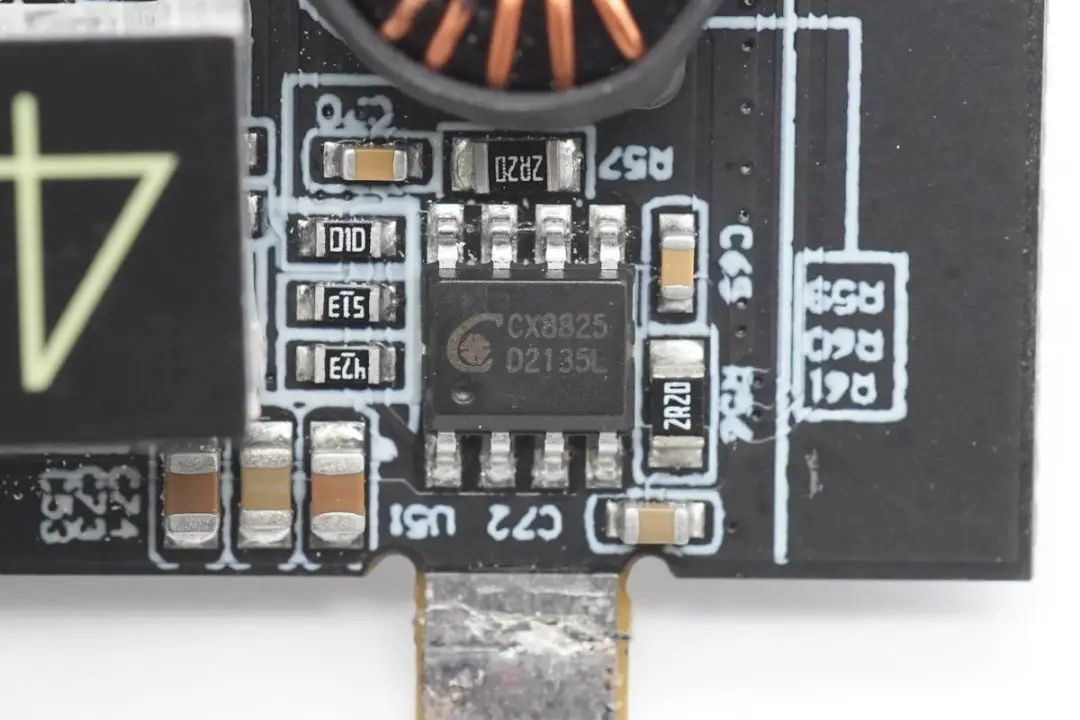

USB-A口5V降壓芯片采用誠芯微CX8825，是一顆耐壓36V的同步降壓轉換器，芯片內置MOS管，支持3A輸出電流，支持100%占空比，支持多種保護功能，采用SOP8封裝。

對應兩個USB-A口的降壓電感，外套熱縮管絕緣。

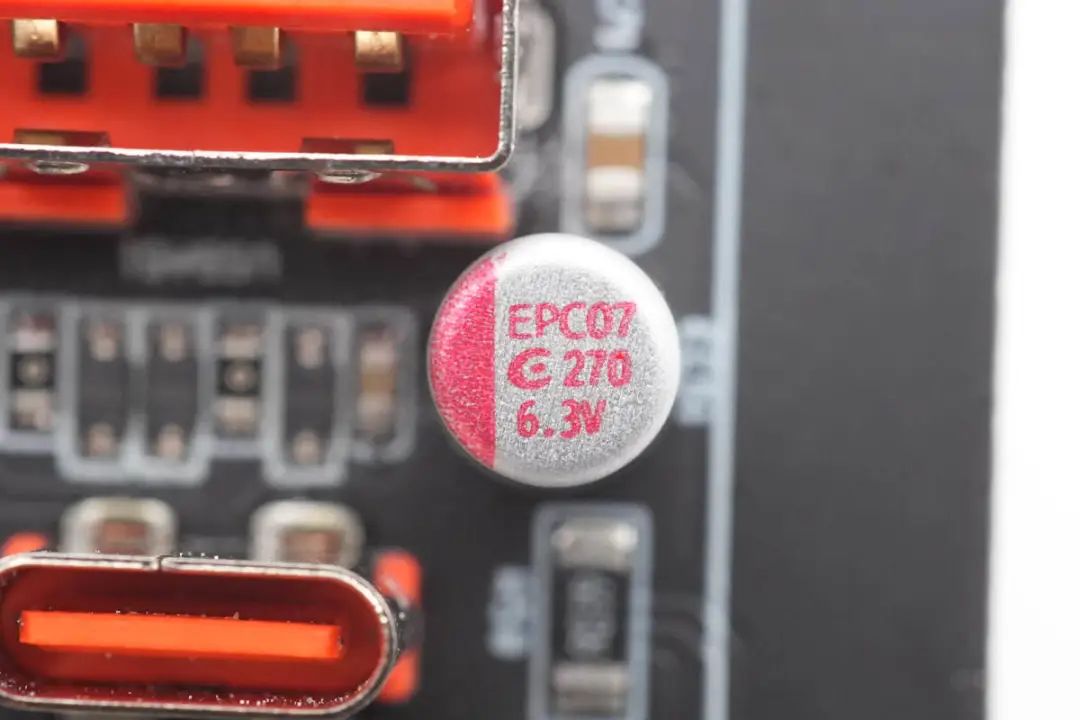

輸出濾波固態電容來自鈺邦，規格為270μF 6.3V。

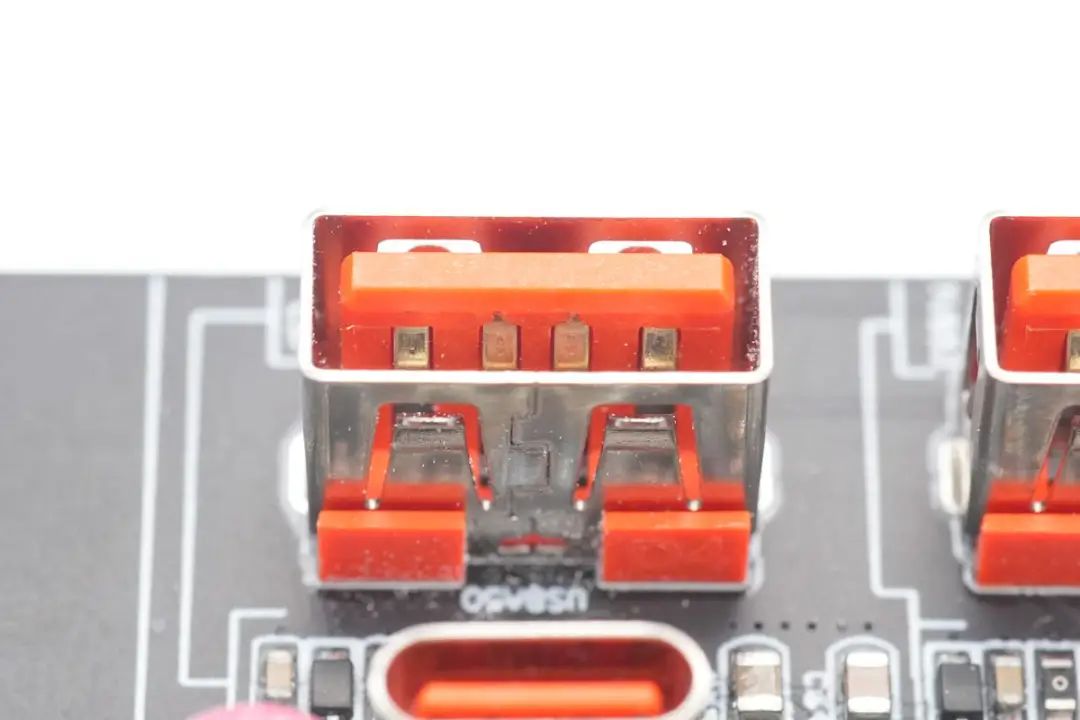

USB-A母座采用過孔焊接固定，橙色膠芯。

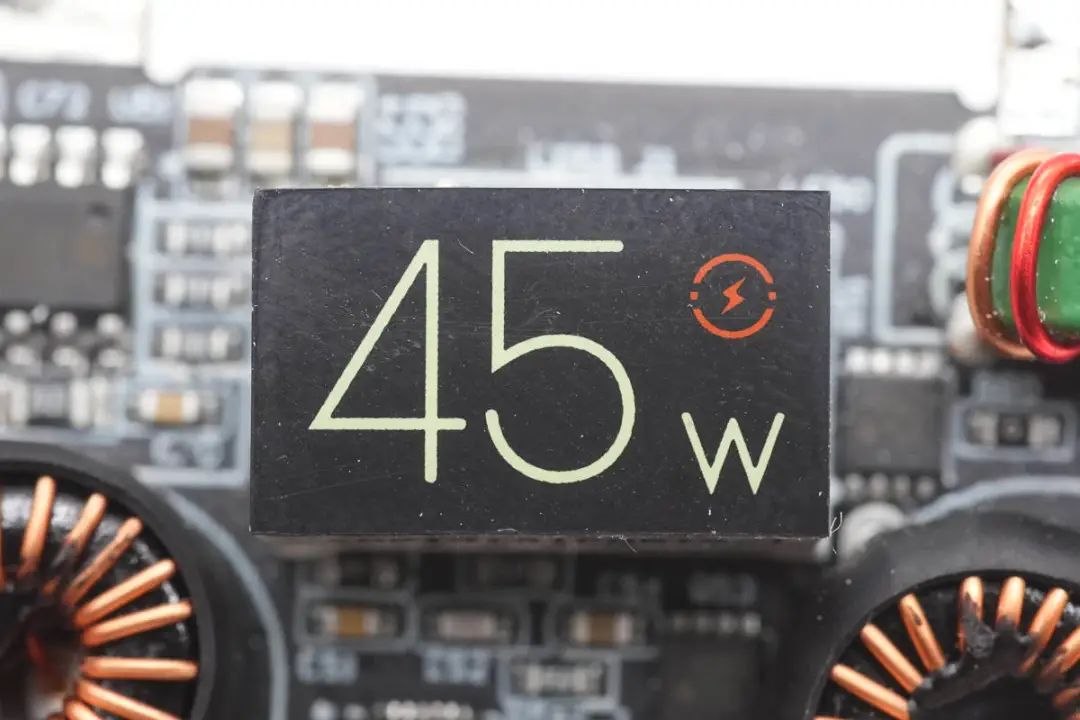

LED指示燈有45W字樣，指示通電狀態。

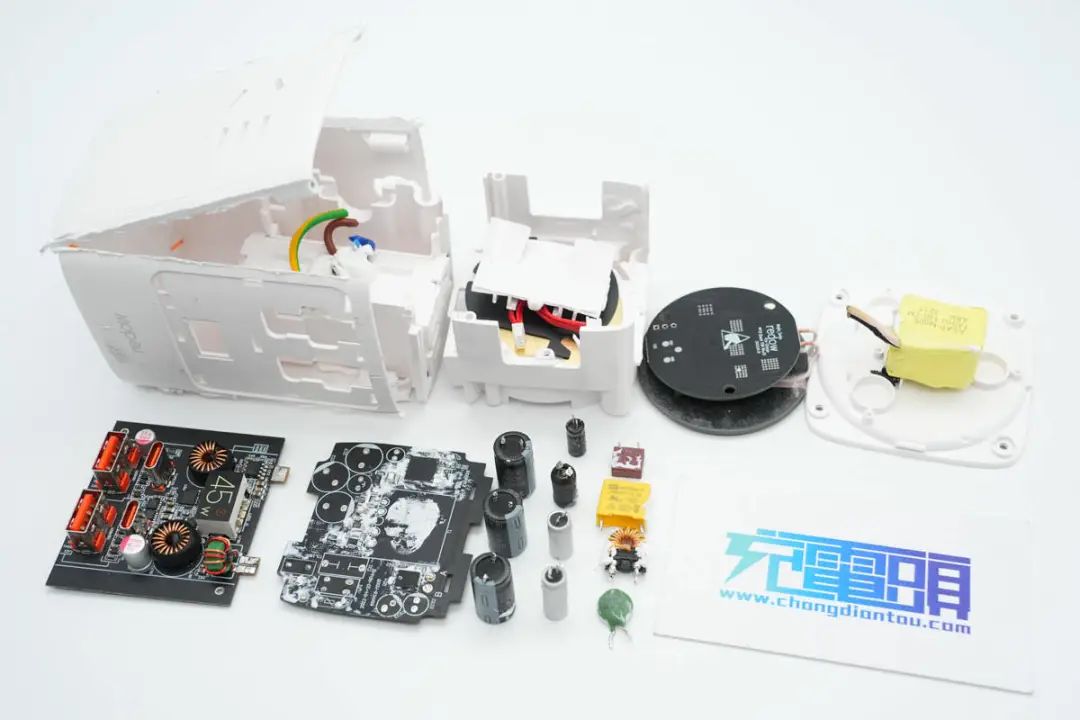

全部拆解完畢，來張全家福。

充電頭網拆解總結

熱豆科技推出的多合一模塊，具備USB-C快充，AC供電和無線充電功能，具備兩個國標3+2插座，方便擴展交流電源，以及為便攜設備充電，滿足多種使用場景。熱豆還同步推出了多款配件產品，使用磁吸無線充電供電，具備更高的靈活性，更提升產品的競爭力。

充電頭網通過拆解了解到，熱豆這款45W充電塔采用必易微合封氮化鎵快充方案，內置KP22066合封氮化鎵芯片搭配KP4060同步整流控制器，固定電壓輸出。輸出采用兩路二次降壓電路，其中智融SW3556對應雙路USB-C輸出，誠芯微CX8825為USB-A口供電。

在充電塔頂部還有一個無線充電模塊，使用熱豆主控芯片進行控制，芯片內部集成驅動器，集成度高。并支持無線供電，配合多款配件使用。充電塔內部采用綠寶石電解電容和鈺邦固態電容進行濾波，用料均為知名品牌，設計緊湊，功能實用。
